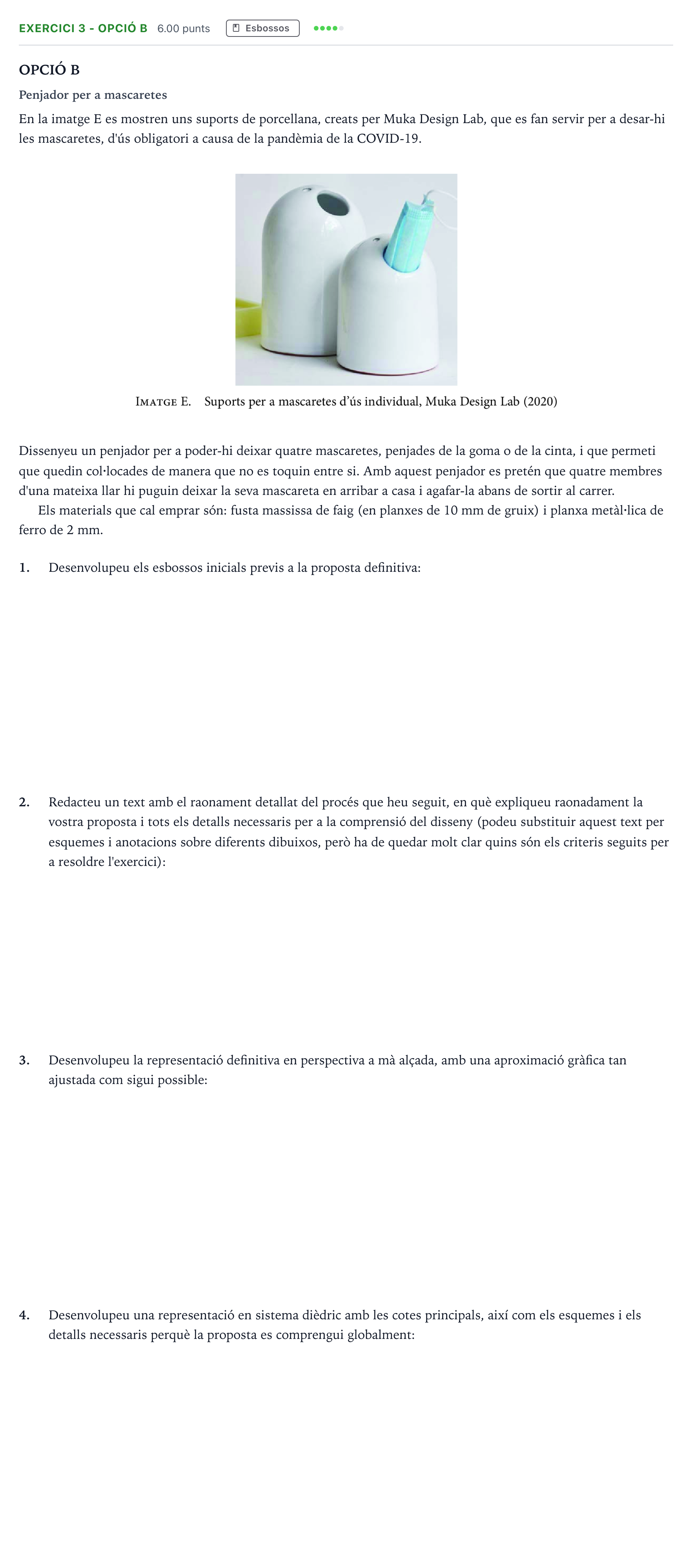

Exercici 3 - Opció B · Diseño Selectividad Cataluña Setembre Serie 1 2021

OPCIÓ B

Penjador per a mascaretes

En la imatge E es mostren uns suports de porcellana, creats per Muka Design Lab, que es fan servir per a desar-hi les mascaretes, d'ús obligatori a causa de la pandèmia de la COVID-19.

Dissenyeu un penjador per a poder-hi deixar quatre mascaretes, penjades de la goma o de la cinta, i que permeti que quedin col·locades de manera que no es toquin entre si. Amb aquest penjador es pretén que quatre membres d'una mateixa llar hi puguin deixar la seva mascareta en arribar a casa i agafar-la abans de sortir al carrer.

Els materials que cal emprar són: fusta massissa de faig (en planxes de 10 mm de gruix) i planxa metàl·lica de ferro de 2 mm.

1.

Desenvolupeu els esbossos inicials previs a la proposta definitiva:

2.

Redacteu un text amb el raonament detallat del procés que heu seguit, en què expliqueu raonadament la vostra proposta i tots els detalls necessaris per a la comprensió del disseny (podeu substituir aquest text per esquemes i anotacions sobre diferents dibuixos, però ha de quedar molt clar quins són els criteris seguits per a resoldre l'exercici):

3.

Desenvolupeu la representació definitiva en perspectiva a mà alçada, amb una aproximació gràfica tan ajustada com sigui possible:

4.

Desenvolupeu una representació en sistema dièdric amb les cotes principals, així com els esquemes i els detalls necessaris perquè la proposta es comprengui globalment:
