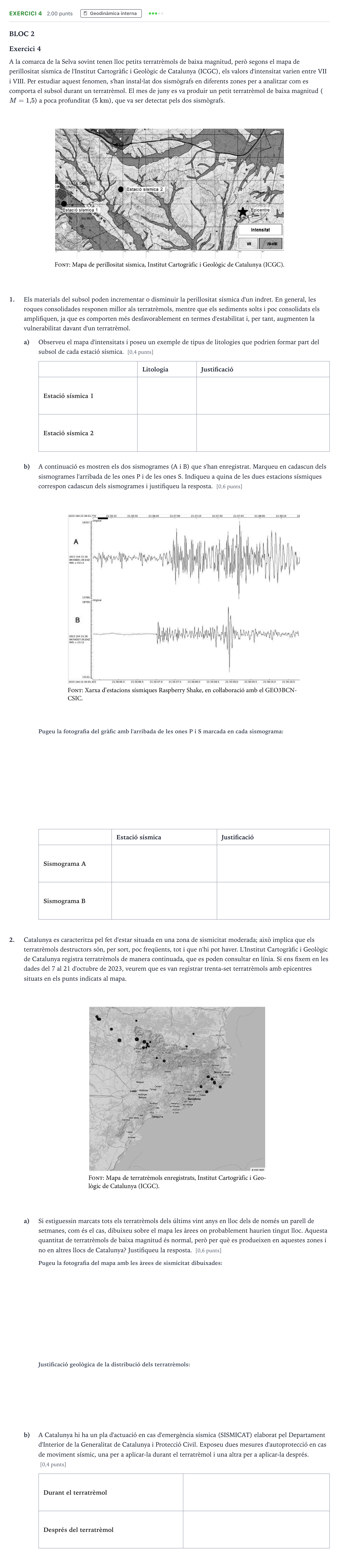

Exercici 4 · Ciencias de la Tierra y del Medio Ambiente Selectividad Cataluña Juny Serie 1 2024

1. a) Estació sísmica 1: Litologia

Solución: Llims, argiles, graves, sorres (sediments solts o poc consolidats)

1. a) Estació sísmica 1: Justificació

Solución: És la que té un valor més alt d'intensitat (VII-VIII); per tant, suggereix que serà la de materials més solts o menys consolidats, que amplifiquen les ones sísmiques.

1. a) Estació sísmica 2: Litologia

Solución: Granits, calcàries, dolomies, etc. (s'accepta qualsevol roca consolidada)

1. a) Estació sísmica 2: Justificació

Solución: És la que té un valor més baix d'intensitat (VII); per tant, suggereix que seran materials més consolidats (roca ferma).

1. b) Marcatge de les ones P i S en els sismogrames i assignació d'estacions

Solución: Marcatge d'ones P i S: Assignació: - Sismograma A: Estació sísmica 1 - Sismograma B: Estació sísmica 2

1. b) Sismograma A: Justificació

Solución: El tipus d'intensitat indica uns materials menys consolidats que amplificaran el senyal i, per tant, l'amplitud d'ona és més gran. També s'accepta que està lleugerament més lluny i, per això, el senyal arriba una mica més tard.

1. b) Sismograma B: Justificació

Solución: Està ubicat una mica més a prop de l'epicentre i, per aquest motiu, les ones P i les S li arriben una mica abans. A més, els materials més consolidats esmorteeixen el senyal i, per tant, l'amplitud d'ona és més petita.

2. a) Dibuix sobre el mapa de les àrees on probablement tenen lloc els terratrèmols

Solución: La trama indica les àrees on probablement s'han registrat més terratrèmols en els últims vint anys, la majoria de magnitud molt baixa: dues bandes principals que corresponen als Pirineus / Prepirineus / Serralada Transversal i a les Serralades Costaneres Catalanes.

2. a) Per què es produeixen en aquestes zones i no en altres llocs de Catalunya? Justifiqueu la resposta.

Solución: A Catalunya es defineixen dues zones amb una probabilitat sísmica més elevada que la resta: - Pirineu, Prepirineu i Serralada Transversal: En tota aquesta àrea és on hi ha hagut els sismes històrics més importants. El motiu rau en les nombroses falles de direcció est-oest al Pirineu i nord-est/sud-oest a la resta. Constitueix una zona de contacte entre la gran placa Eurasiàtica i la subplaca Ibèrica; els moviments relatius de les quals van formar aquestes serralades i són la causa de l'activitat sísmica. - Serralades Costaneres Catalanes (Sistema Litoral o Mediterrani): Aquesta zona és de sismicitat més baixa. Actualment, hi predomina la distensió i nombroses falles principalment de direcció nord-est/sud-oest, lligades al sistema de rift postalpí a l'Europa occidental. Els moviments relatius dels blocs que formen aquest sistema són l'origen de l'activitat sísmica.

2. b) Mesura d'autoprotecció durant el terratrèmol

Solución: Si sou a casa: refugieu-vos sota una taula sòlida o bé en un angle de la paret i protegiu-vos el cap; allunyeu-vos de les finestres i protegiu-vos d'objectes que puguin caure; no sortiu dels edificis durant la sacsejada; no agafeu l'ascensor. / Si sou al carrer: allunyeu-vos dels edificis i dels pals elèctrics; refugieu-vos en un portal si cal. / Si sou en un vehicle: atureu-vos en un lloc segur lluny de tot allò que pugui caure i quedeu-vos a dins amb els llums d'emergència encesos.

2. b) Mesura d'autoprotecció després del terratrèmol

Solución: Escolteu la ràdio i seguiu les instruccions de les autoritats. / Tanqueu les connexions d'aigua, gas i llum; no connecteu cap aparell elèctric. / Evacueu l'edifici amb precaució, agafant documentació, roba d'abrigar i medicaments; no feu servir l'ascensor. / Dirigiu-vos a un lloc aïllat i protegit de la caiguda d'objectes (pel mig del carrer). / Eviteu apropar-vos a les zones sinistrades i no entreu a edificis afectats. / Eviteu les zones costaneres pel perill d'onades grans (tsunami).
