Trazado de Gancho Doble Mediante Tangencias y Enlaces

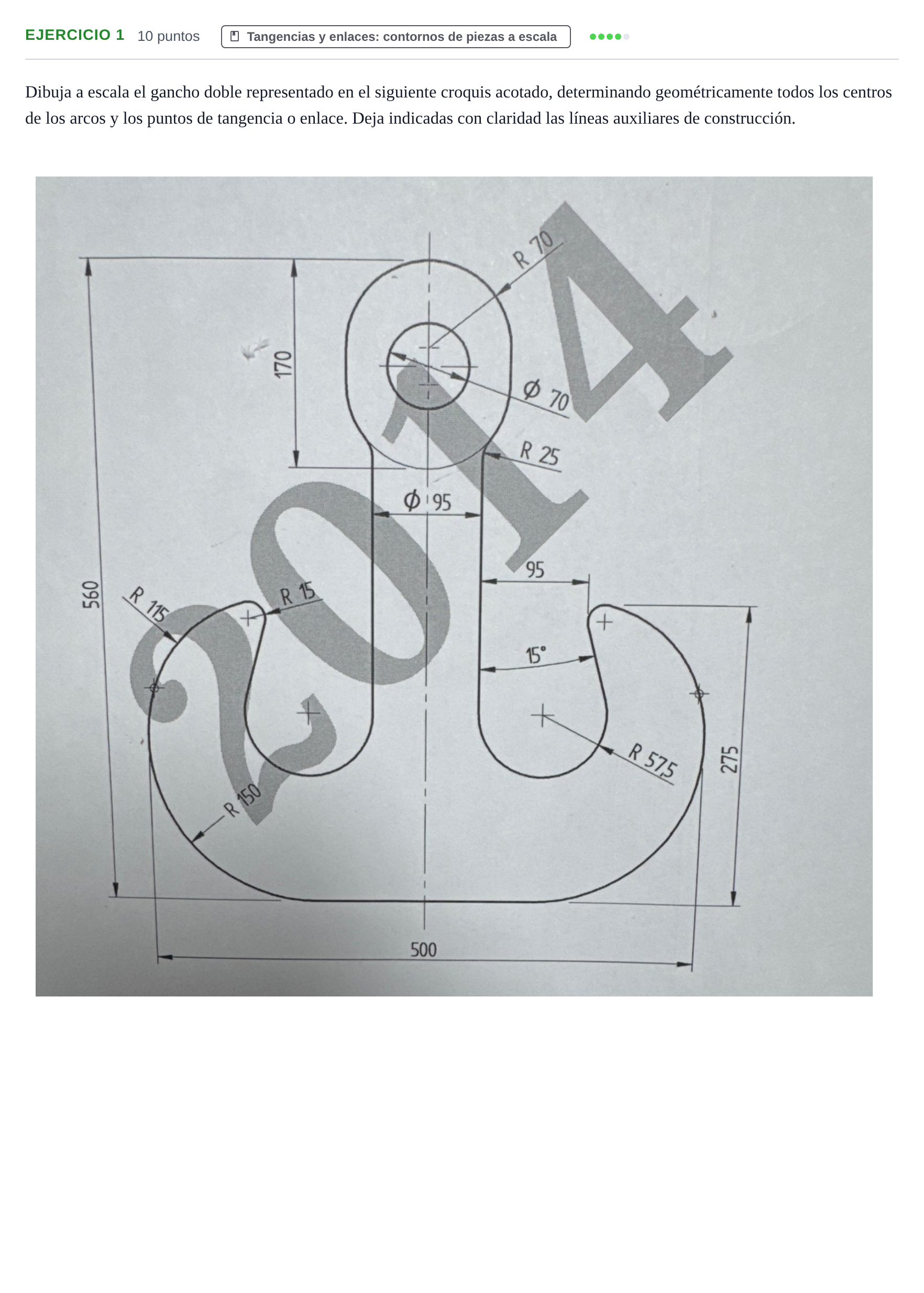

Respuesta: Trazado del gancho doble, simétrico respecto al eje vertical: 1. Cabeza: Desde el punto más alto de la pieza (origen de las cotas de 170 y 560) se baja 70 mm y se fija el centro $O_1$. Se dibujan la circunferencia del orificio, de $\varnothing 70$ ($R = 35$), y la de la cabeza, de $R = 70$. 2. Cuello: Dos rectas verticales a $47{,}5$ mm a cada lado del eje ($\varnothing 95$). Llegan hasta la referencia situada a 170 mm del punto más alto. 3. Enlace R25 entre cuello y cabeza (tangencia exterior): Paralela a cada recta del cuello a 25 mm hacia fuera ($x = \pm 72{,}5$) y arco de centro $O_1$ y radio $70 + 25 = 95$. Su intersección es el centro del enlace. Los puntos de tangencia están sobre la recta $O_1$–centro y sobre la perpendicular a la recta vertical. 4. Base y altura: La línea inferior está a 560 mm del punto más alto. Las puntas de los ganchos están a 275 mm sobre la base. El ancho total es de 500 mm ($\pm 250$ desde el eje). 5. Garganta: A 95 mm de cada recta del cuello, a la altura de la punta, pasa la recta inclinada 15° respecto a la vertical. El arco R57,5 es tangente a la recta del cuello y a la recta inclinada. Su centro está a 57,5 mm de ambas: en la paralela al cuello a 57,5 mm y en la paralela a la recta inclinada a 57,5 mm. 6. Punta R15: Su centro está en la paralela a la recta inclinada a 15 mm, a la altura que da la cota de 275. 7. Lomo R115 y R150 (enlaces interiores): - R115: tangente interiormente a R15, por lo que la distancia entre centros es $115 - 15 = 100$. Debe alcanzar el ancho de $\pm 250$. - R150: tangente a la base, con su centro a 150 mm de ella. Es tangente interiormente a R115, con distancia entre centros $150 - 115 = 35$. - Se enlaza con el tramo recto horizontal inferior. 8. Puntos de tangencia: Se marcan sobre las rectas que unen los centros (arco–arco) y sobre las perpendiculares trazadas desde cada centro a la recta (arco–recta). Se dejan visibles las líneas auxiliares.
