Ejercicio A.4 · Diseño PAU Madrid Modelo 2023

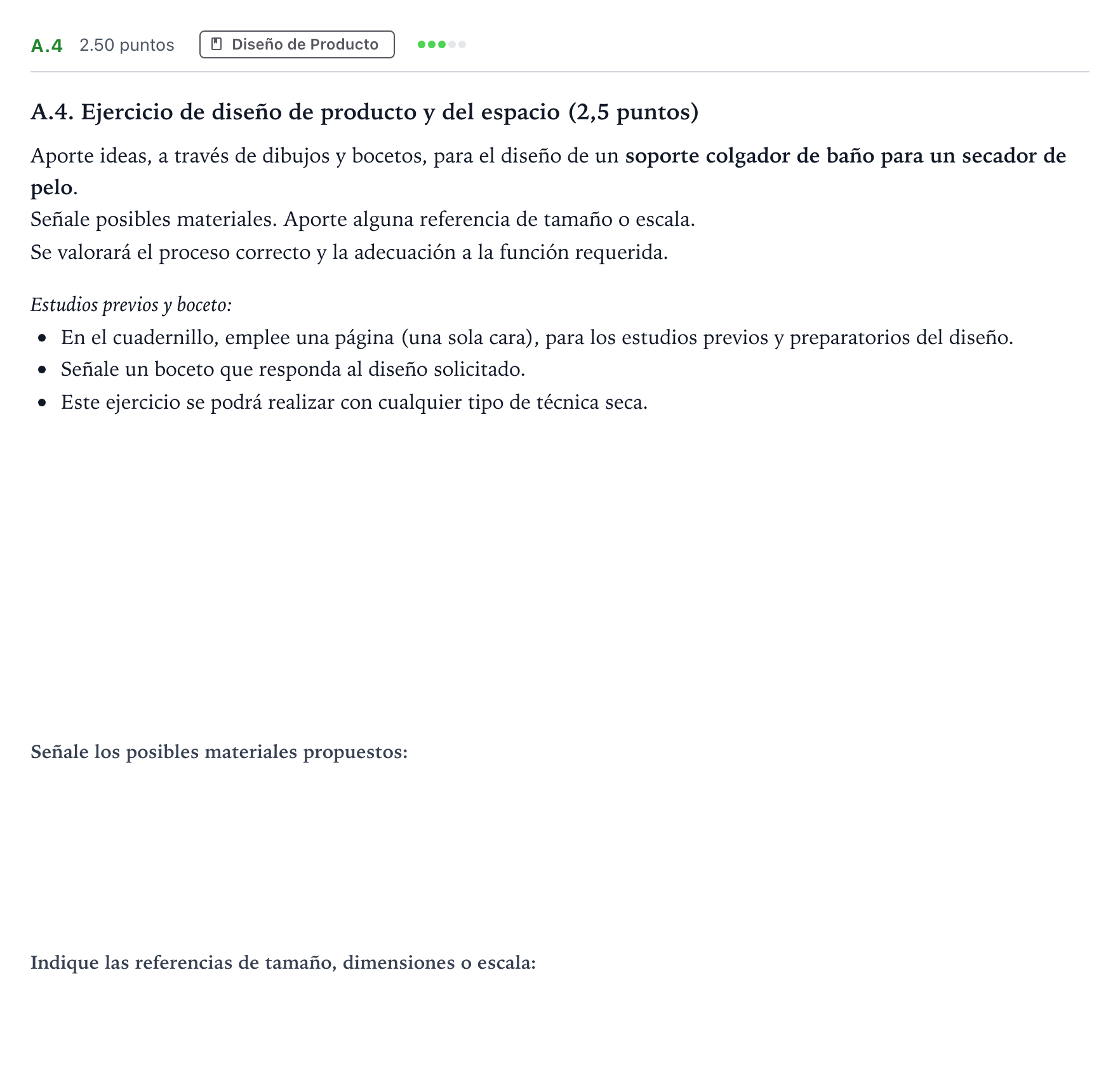

A.4. Aporte ideas, a través de dibujos y bocetos, para el diseño de un soporte colgador de baño para un secador de pelo.

Solución: Estudios previos, alternativas de ideación y boceto final del soporte colgador para secador de pelo. Criterios oficiales de valoración (hasta 0,5 puntos por apartado, total 2,5 puntos): - Adecuación de las características técnicas y materiales al tipo de producto y a sus intenciones funcionales y técnicas. - Adecuación de las características formales y estéticas atendiendo al tipo de producto y sus intenciones comunicativas. - Utilización adecuada de las técnicas de representación y comunicación del proyecto, y destreza en el uso de las técnicas gráficas y en la composición de la lámina. - Desarrollo correcto de los bocetos y croquis para visualizar y valorar la adecuación del proyecto a sus condicionantes. - Tamaño, escala o proporciones adecuadas en términos ergonómicos y antropométricos.

Señale posibles materiales.

Solución: Materiales resistentes a la humedad y al calor: acero inoxidable, aluminio anodizado, plásticos técnicos ignífugos/termorresistentes (como ABS o poliamida), silicona para zonas de contacto térmico o goma antideslizante.

Aporte alguna referencia de tamaño o escala.

Solución: Diámetro de embocadura de 8 a 10 cm, altura de soporte aproximada de 10 a 15 cm, fondo de 10 a 12 cm, o indicación de escala gráfica / acotación en mm o cm coherente con las dimensiones antropométricas de un secador de pelo.
