Ejercicio B.5 · Diseño PAU Madrid Modelo 2022
Tema: Diseño de Producto · Del examen Modelo (2022)

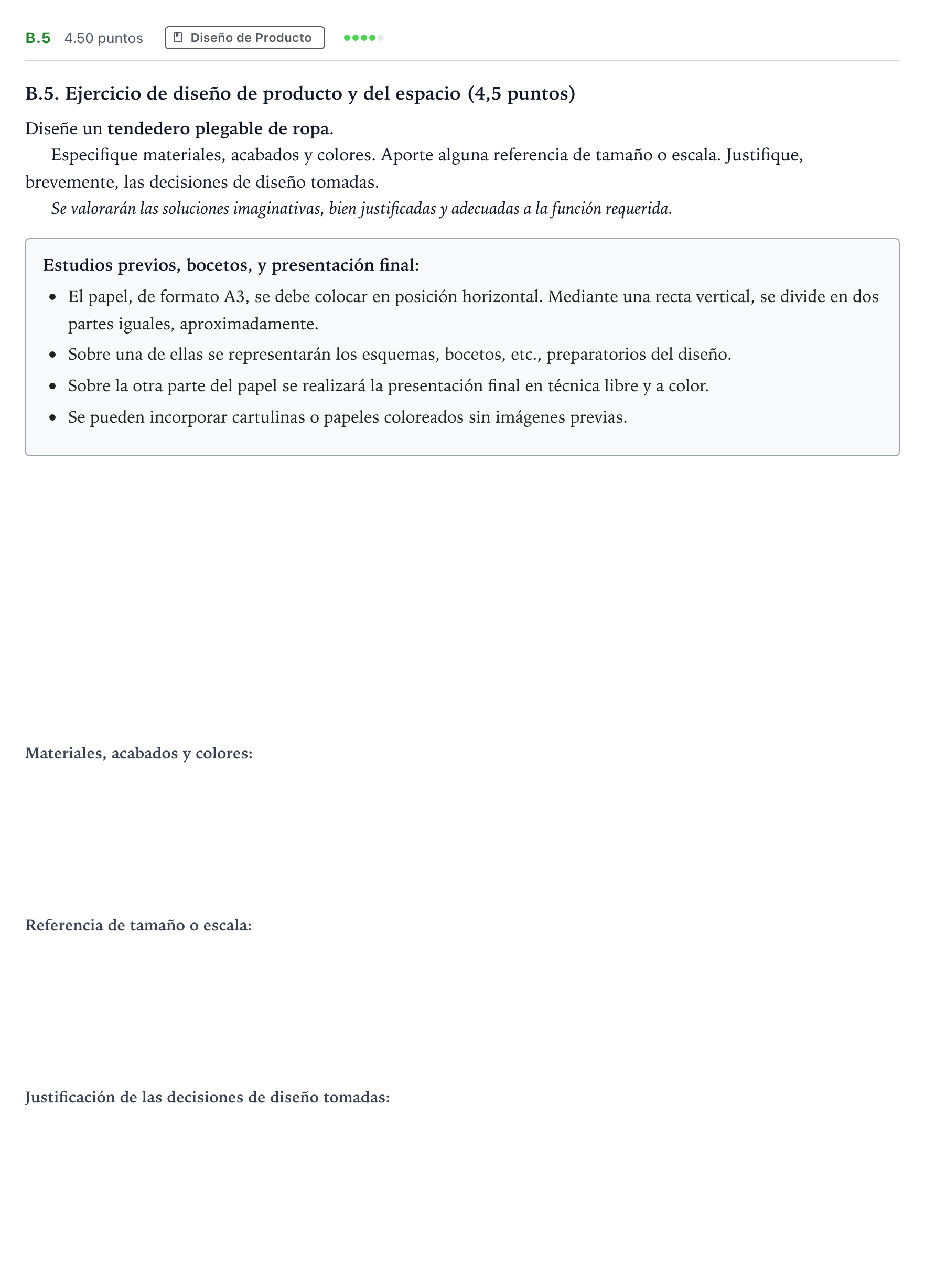

Enunciado
B.5. Ejercicio de diseño de producto y del espacio (4,5 puntos)
Diseñe un tendedero plegable de ropa.
Especifique materiales, acabados y colores. Aporte alguna referencia de tamaño o escala. Justifique, brevemente, las decisiones de diseño tomadas.
Se valorarán las soluciones imaginativas, bien justificadas y adecuadas a la función requerida.
Estudios previos, bocetos, y presentación final:
El papel, de formato A3, se debe colocar en posición horizontal. Mediante una recta vertical, se divide en dos partes iguales, aproximadamente.
Sobre una de ellas se representarán los esquemas, bocetos, etc., preparatorios del diseño.
Sobre la otra parte del papel se realizará la presentación final en técnica libre y a color.
Se pueden incorporar cartulinas o papeles coloreados sin imágenes previas.
Solución
Según los criterios oficiales de corrección
Estudios previos, bocetos y presentación final del tendedero plegable de ropa
Solución: Lámina A3 horizontal dividida verticalmente en dos mitades: - Mitad izquierda: desarrollo de bocetos, croquis y esquemas preparatorios que exploren alternativas de articulación, estructura, desplegado y plegado. - Mitad derecha: presentación final a color con técnica libre, mostrando el tendedero en posición de uso y plegado, con acabados y detalles constructivos.
Especifique materiales, acabados y colores.
Solución: Materiales ligeros e inoxidables (tubos de aluminio anodizado, varillas de acero inoxidable o recubiertas de epoxi blanco/gris, piezas de articulación y cantoneras de polipropileno o ABS inyectado antideslizante).
Aporte alguna referencia de tamaño o escala.
Solución: Acotaciones o escala antropométrica (p. ej., abierto: 100-110 cm de altura, 150-180 cm de largo, 55-60 cm de fondo; plegado: grosor de 5-10 cm para almacenamiento).
Justifique, brevemente, las decisiones de diseño tomadas.
Solución: Justificación del sistema de apertura y cierre (tipo tijera, acordeón o alas abatibles), estabilidad antivuelco, bloqueo de seguridad para evitar cierres accidentales y optimización del espacio útil de secado.
