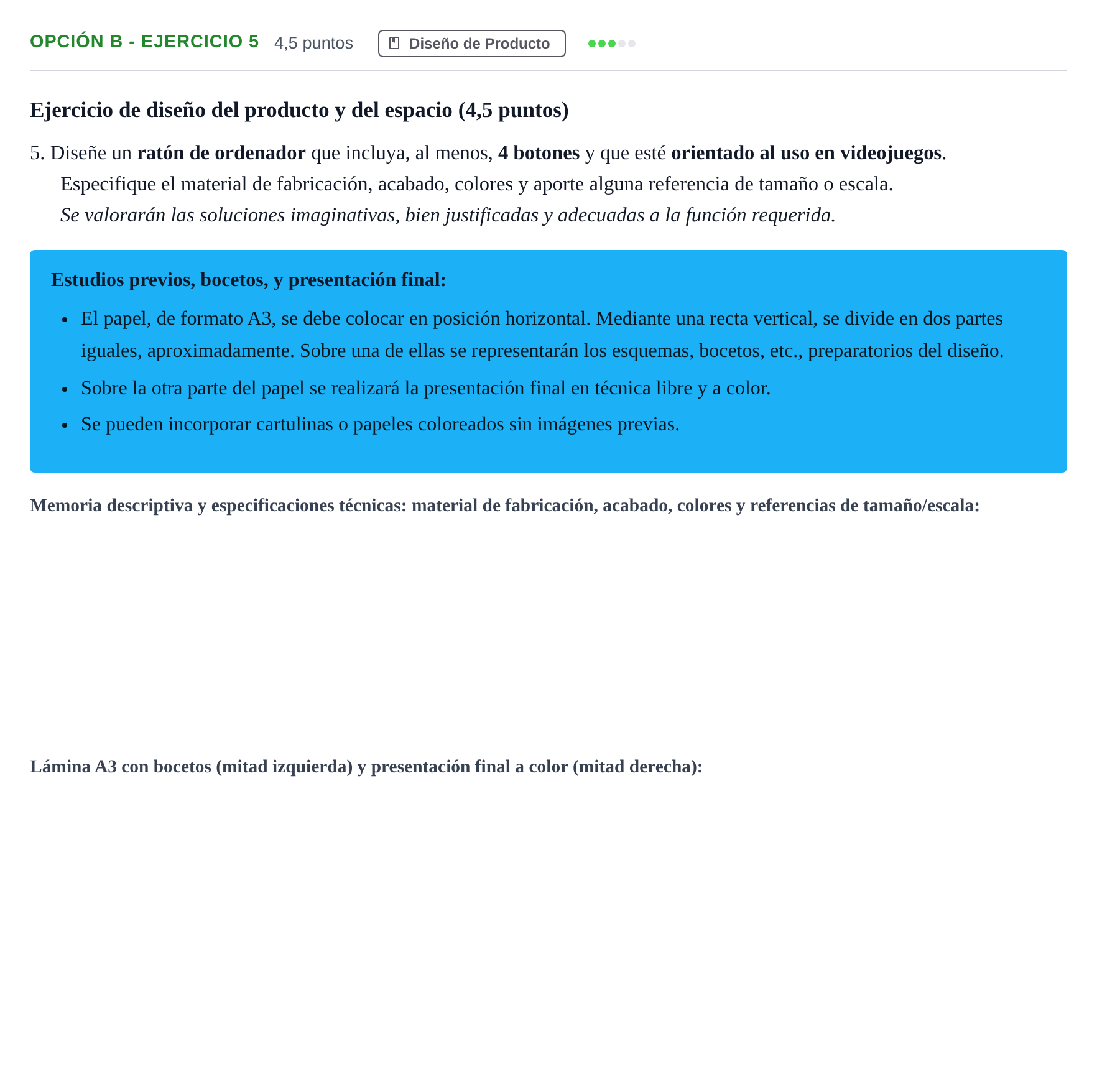

Opción B - Ejercicio 5 · Diseño PAU Madrid Modelo 2019

Especifique el material de fabricación, acabado, colores y aporte alguna referencia de tamaño o escala.

Solución: Materiales: Plástico ABS inyectado para la carcasa principal, refuerzos o laterales con elastómero/goma antideslizante para mejorar el agarre, patines de PTFE (teflón) en la base para un deslizamiento óptimo. Acabados: Mate microtexturizado para evitar huellas y sudoración, detalles en brillo o iluminación LED/RGB configurable. Colores: Base oscura (negro o gris antracita) combinada con acentos de color vivos acordes a la estética gaming. Tamaño y ergonomía: Proporciones orientadas a la mano humana estándar (longitud aprox. 120-130 mm, anchura 65-75 mm, altura 38-42 mm), adaptado para diferentes tipos de agarre (palma o garra) y disposición accesible para los botones adicionales (botones laterales para pulgar, rueda con clic, selector de DPI).

Diseñe un ratón de ordenador que incluya, al menos, 4 botones y que esté orientado al uso en videojuegos. Estudios previos, bocetos, y presentación final en formato A3 apaisado.

Solución: Lámina A3 horizontal dividida en dos mitades: - Mitad izquierda: proceso de ideación con bocetos preparatorios, croquis de alternativas formales, estudio de la ubicación de al menos 4 botones (izquierdo, derecho, rueda de desplazamiento con clic, y botones laterales programables o selector de DPI), y esquema de cotas/ergonomía de uso. - Mitad derecha: presentación final acabada a color con técnica libre (rotuladores, lápices de color, técnica mixta o collage de cartulinas), mostrando vistas volumétricas (perspectiva cónica o isométrica), texturas y sombras representativas del producto terminado.
