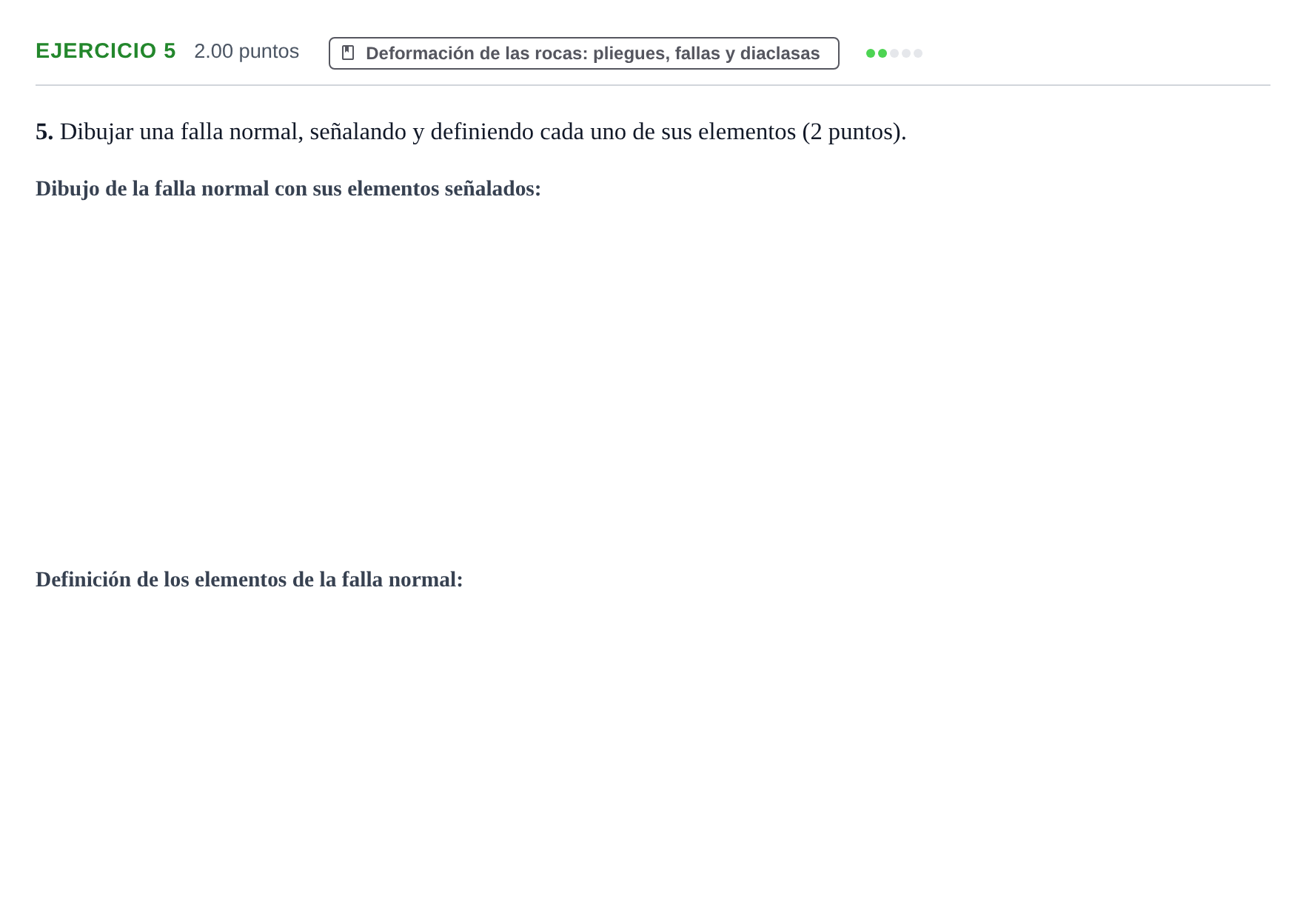

Problema 5 · Geología y Ciencias Ambientales PAU Extremadura Ordinaria 2021

Dibujar una falla normal, señalando sus elementos

Solución: Esquema o dibujo de una falla normal donde se observe una fractura inclinada producida por distensión tectónica, con el bloque de techo descendido respecto al bloque de muro (o labio hundido situado sobre el plano de falla inclinado). En el dibujo deben aparecer señalados los elementos principales: plano de falla, labio levantado (o bloque de muro), labio hundido (o bloque de techo), salto de falla y buzamiento/escarpe.

Definiendo cada uno de sus elementos

Solución: - Plano de falla: superficie de fractura sobre la que se produce el desplazamiento de los bloques rocosos. - Labio levantado (bloque de muro): bloque que queda en posición relativamente más elevada. - Labio hundido (bloque de techo): bloque que desciende relativamente a lo largo del plano de falla. - Salto de falla: magnitud o distancia neta del desplazamiento relativo entre ambos bloques. - Buzamiento: ángulo de inclinación del plano de falla respecto a la horizontal. - Escarpe de falla: relieve o resalte topográfico generado en superficie por el desplazamiento.
