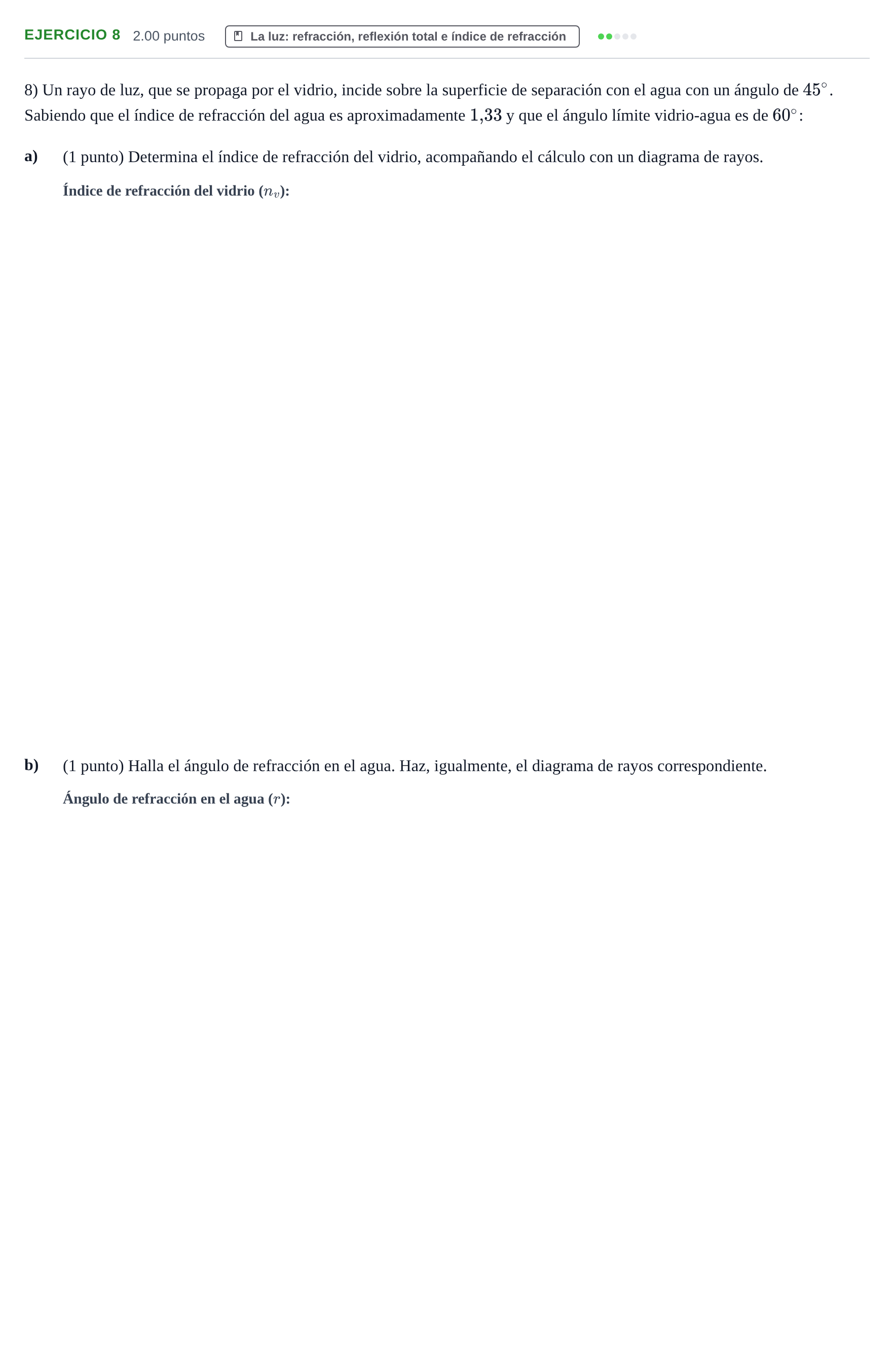

Problema 8 · Física PAU Extremadura Ordinaria 2024

a) Determina el índice de refracción del vidrio

Solución: $1{,}535$ / $1{,}54$

b) Halla el ángulo de refracción en el agua

Solución: $54{,}85^\circ$ / $0{,}957$ rad

Diagramas de rayos de los apartados a) y b)

Solución: Apartado a (Ángulo límite): Un rayo incide desde el medio más refringente (vidrio, abajo o izquierda) hacia el agua formando un ángulo de $60^\circ$ con la normal. El rayo refractado emerge rasante a la superficie de separación formando un ángulo de $90^\circ$ con la normal. Apartado b (Refracción): El rayo incide desde el vidrio formando un ángulo de $45^\circ$ con la normal. Al pasar al agua (medio menos refringente), el rayo se aleja de la normal, saliendo con un ángulo de refracción $r = 54{,}85^\circ$ respecto a la normal.
