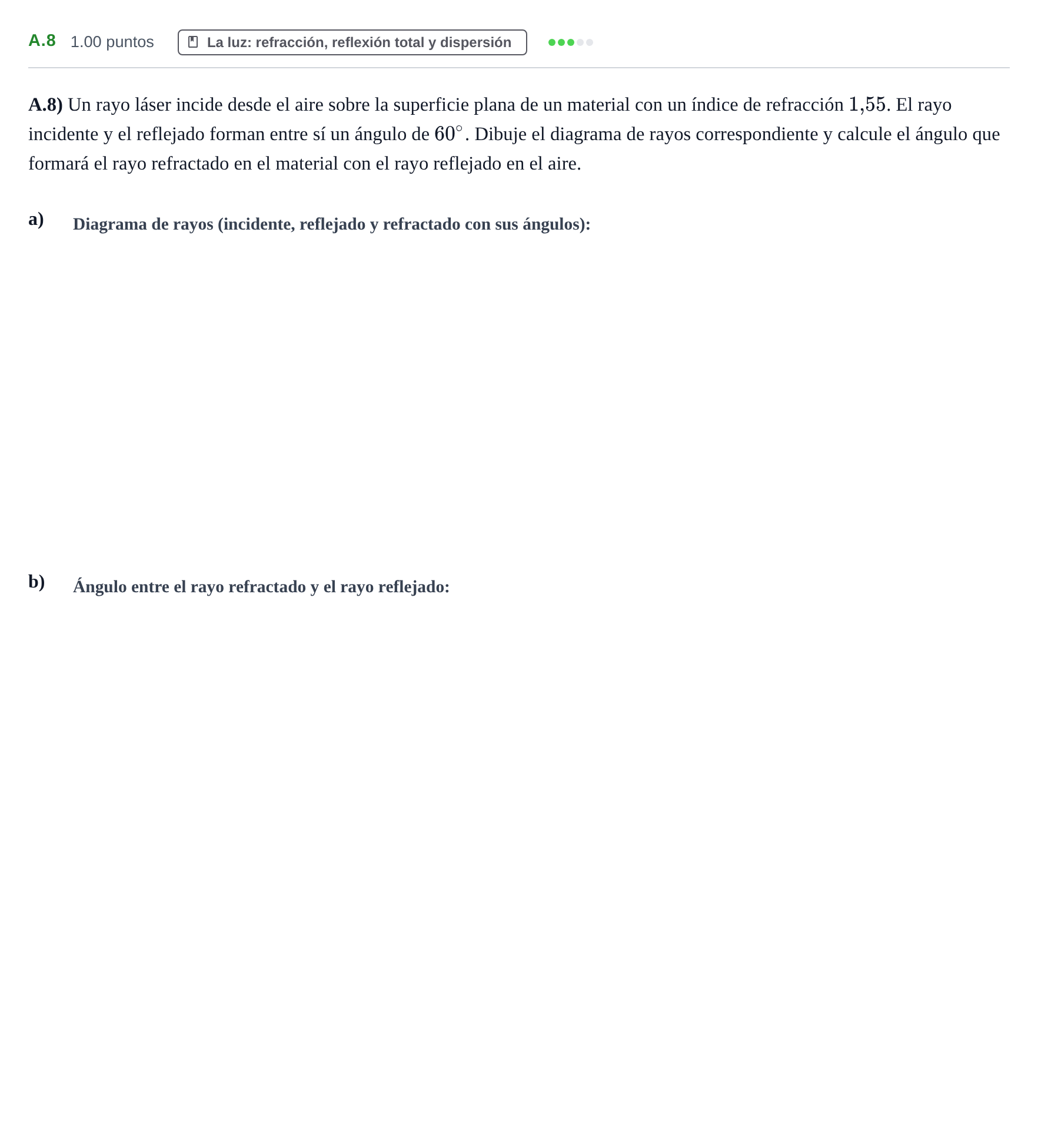

Ejercicio A.8 · Física PAU Castilla y León Ordinaria 2023

Calcule el ángulo que formará el rayo refractado en el material con el rayo reflejado en el aire.

Solución: $131{,}2^\circ$ / $2{,}29$ rad

Dibuje el diagrama de rayos correspondiente

Solución: Diagrama de rayos que representa la superficie de separación horizontal con el aire arriba y el material abajo, la recta normal vertical discontinua, el rayo láser incidente llegando con un ángulo de $30^\circ$ respecto a la normal, el rayo reflejado en el aire con un ángulo de $30^\circ$ respecto a la normal (formando $60^\circ$ con el incidente), y el rayo refractado en el material acercándose a la normal con un ángulo de aproximadamente $18{,}8^\circ$. Se indican claramente las direcciones con flechas y los ángulos.
