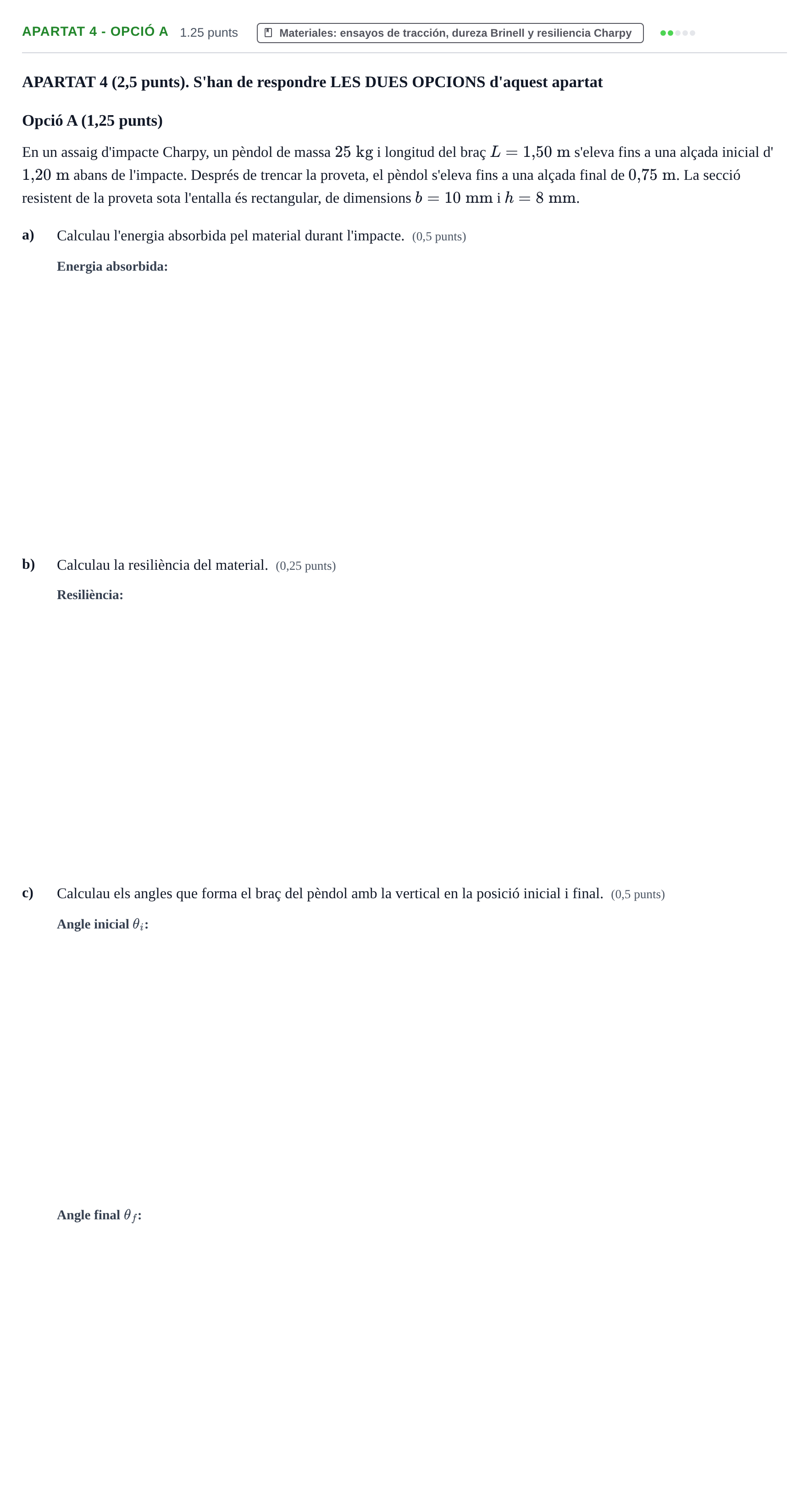

Ejercicio Apartat 4 - Opció A · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2026

APARTAT 4 (2,5 punts). S'han de respondre LES DUES OPCIONS d'aquest apartat

Opció A (1,25 punts)

En un assaig d'impacte Charpy, un pèndol de massa $25\text{ kg}$ i longitud del braç $L = 1{,}50\text{ m}$ s'eleva fins a una alçada inicial d'$1{,}20\text{ m}$ abans de l'impacte. Després de trencar la proveta, el pèndol s'eleva fins a una alçada final de $0{,}75\text{ m}$. La secció resistent de la proveta sota l'entalla és rectangular, de dimensions $b = 10\text{ mm}$ i $h = 8\text{ mm}$.

a)

Calculau l'energia absorbida pel material durant l'impacte. (0,5 punts)

b)

Calculau la resiliència del material. (0,25 punts)

c)

Calculau els angles que forma el braç del pèndol amb la vertical en la posició inicial i final. (0,5 punts)
