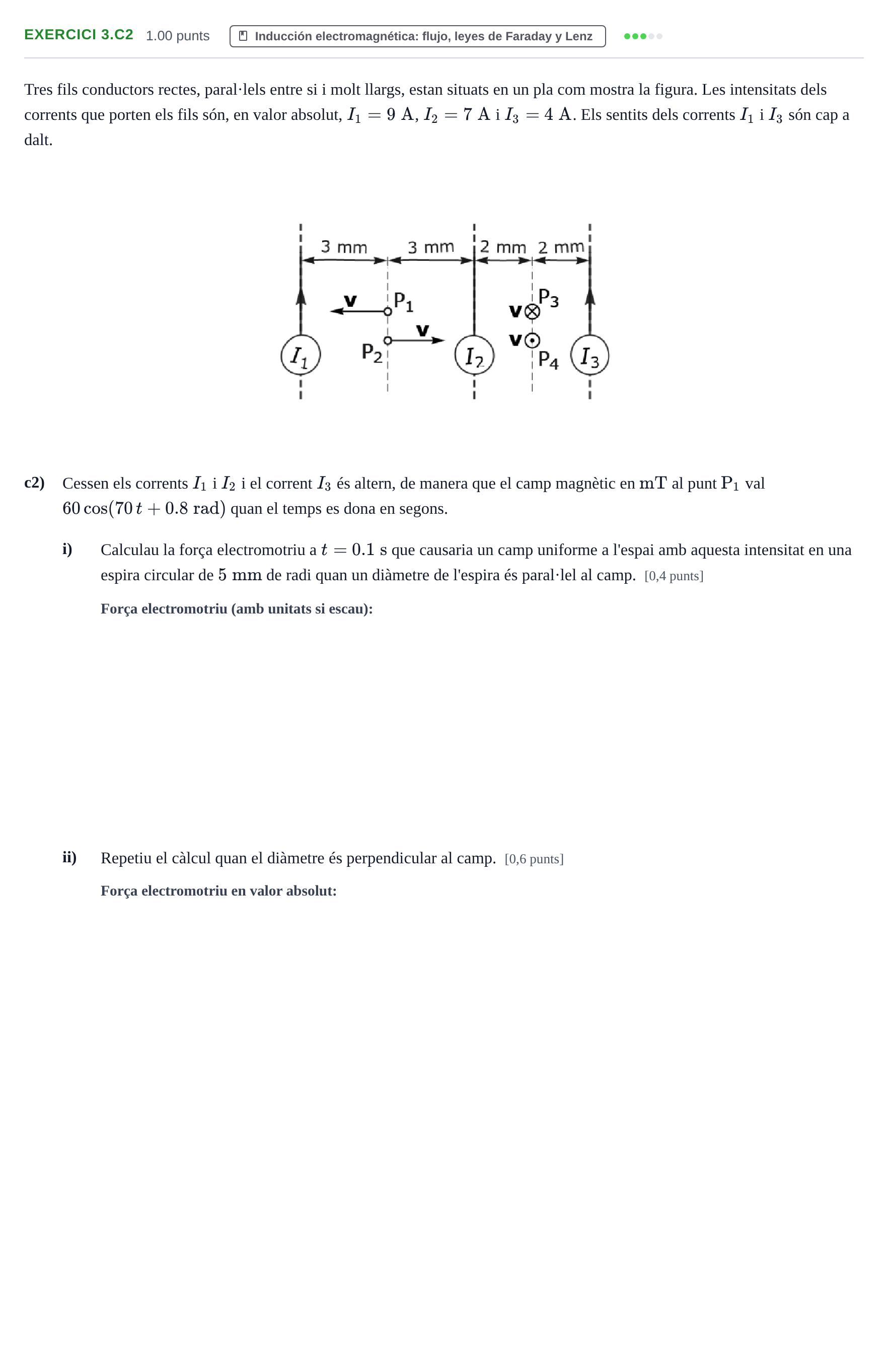

Ejercicio 3.c2 · Física PAU Baleares Ordinaria 2025

Tres fils conductors rectes, paral·lels entre si i molt llargs, estan situats en un pla com mostra la figura. Les intensitats dels corrents que porten els fils són, en valor absolut, $I_1 = 9\text{ A}$, $I_2 = 7\text{ A}$ i $I_3 = 4\text{ A}$. Els sentits dels corrents $I_1$ i $I_3$ són cap a dalt.

c2)

Cessen els corrents $I_1$ i $I_2$ i el corrent $I_3$ és altern, de manera que el camp magnètic en $\text{mT}$ al punt $\text{P}_1$ val $60\cos(70\,t + 0.8\text{ rad})$ quan el temps es dona en segons.

i)

Calculau la força electromotriu a $t = 0.1\text{ s}$ que causaria un camp uniforme a l'espai amb aquesta intensitat en una espira circular de $5\text{ mm}$ de radi quan un diàmetre de l'espira és paral·lel al camp. [0,4 punts]

ii)

Repetiu el càlcul quan el diàmetre és perpendicular al camp. [0,6 punts]
