Ejercicio Opció B · Diseño PAU Baleares Ordinaria 2024
Tema: Objetos de uso y mobiliario · Del examen Ordinaria (2024)

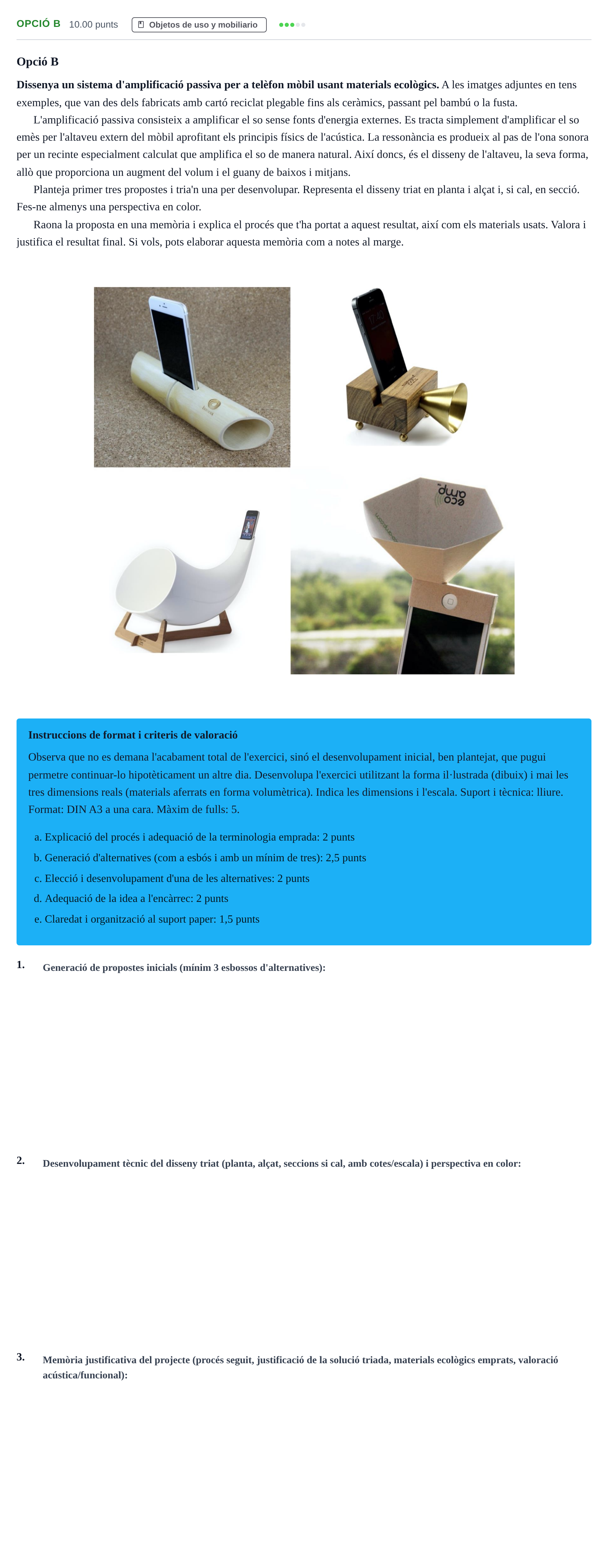

Enunciado
Opció B
Dissenya un sistema d'amplificació passiva per a telèfon mòbil usant materials ecològics. A les imatges adjuntes en tens exemples, que van des dels fabricats amb cartó reciclat plegable fins als ceràmics, passant pel bambú o la fusta.
L'amplificació passiva consisteix a amplificar el so sense fonts d'energia externes. Es tracta simplement d'amplificar el so emès per l'altaveu extern del mòbil aprofitant els principis físics de l'acústica. La ressonància es produeix al pas de l'ona sonora per un recinte especialment calculat que amplifica el so de manera natural. Així doncs, és el disseny de l'altaveu, la seva forma, allò que proporciona un augment del volum i el guany de baixos i mitjans.
Planteja primer tres propostes i tria'n una per desenvolupar. Representa el disseny triat en planta i alçat i, si cal, en secció. Fes-ne almenys una perspectiva en color.
Raona la proposta en una memòria i explica el procés que t'ha portat a aquest resultat, així com els materials usats. Valora i justifica el resultat final. Si vols, pots elaborar aquesta memòria com a notes al marge.
Instruccions de format i criteris de valoració
Observa que no es demana l'acabament total de l'exercici, sinó el desenvolupament inicial, ben plantejat, que pugui permetre continuar-lo hipotèticament un altre dia. Desenvolupa l'exercici utilitzant la forma il·lustrada (dibuix) i mai les tres dimensions reals (materials aferrats en forma volumètrica). Indica les dimensions i l'escala. Suport i tècnica: lliure. Format: DIN A3 a una cara. Màxim de fulls: 5.
Explicació del procés i adequació de la terminologia emprada: 2 punts
Generació d'alternatives (com a esbós i amb un mínim de tres): 2,5 punts
Elecció i desenvolupament d'una de les alternatives: 2 punts
Adequació de la idea a l'encàrrec: 2 punts
Claredat i organització al suport paper: 1,5 punts
1.
2.
3.
Solución
Según los criterios oficiales de corrección
Generació d'alternatives (3 esbossos) i desenvolupament gràfic del disseny triat (planta, alçat i perspectiva en color)
Solución: Proposta gràfica lliure d'acord amb els requisits de l'enunciat: 1. Generació d'alternatives: Com a mínim 3 esbossos clarament diferenciats que explorin diverses morfologies d'amplificació acústica passiva (p. ex. pavelló/trompeta, caixa de ressonància amb ranura, tub corbat tipus banya) i diferents materials ecològics. 2. Representació tècnica: Alçat i planta de l'alternativa escollida amb acotació i especificació de l'escala emprada, definint la cavitat d'allotjament del mòbil i el canal de propagació acústica. 3. Perspectiva en color: Visió tridimensional que mostri els acabats dels materials (fusta, bambú, ceràmica o cartó), l'aparença volumètrica i la interacció amb el dispositiu mòbil.
Raona la proposta en una memòria i explica el procés que t'ha portat a aquest resultat, així com els materials usats. Valora i justifica el resultat final.
Solución: Memòria justificativa que detalli: - L'anàlisi de l'usuari i la col·locació del telèfon mòbil (orientació de l'altaveu integrat). - Els principis acústics aplicats (ressonància, reflexió de l'ona, obertura progressiva de la secció). - La justificació ecològica dels materials escollits (procedència sostenible, biodegradabilitat o reciclatge). - El raonament que ha decantat l'elecció entre les tres propostes inicials i la valoració crítica del resultat obtingut.
