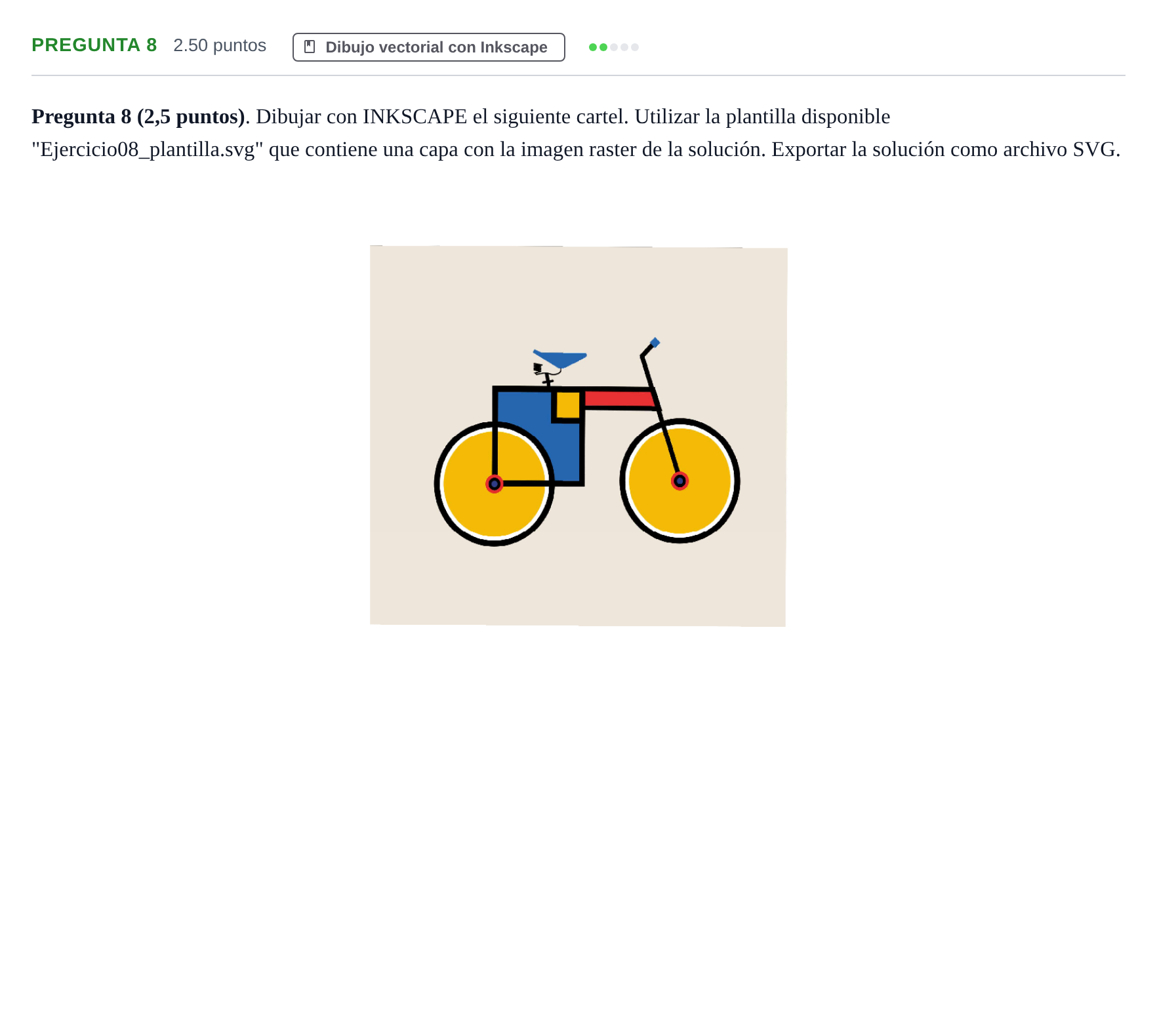

Pregunta 8 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Extraordinaria 2024

Dibujar con INKSCAPE el siguiente cartel. Utilizar la plantilla disponible "Ejercicio08_plantilla.svg" que contiene una capa con la imagen raster de la solución. Exportar la solución como archivo SVG.

Solución: La reproducción vectorial en Inkscape debe contener: 1. Ruedas: - Dos circunferencias iguales con aro exterior negro grueso, aro interior blanco fino y relleno plano amarillo anaranjado. - Ejes centrales con anillos concéntricos rojos y azules oscuros. 2. Cuadro y horquillas: - Estructura ortogonal formada por rectángulos y segmentos de trazo negro grueso. - Rectángulo azul de la caja trasera con hendidura cuadrada que contiene un recuadro amarillo. - Barra horizontal roja. - Horquilla delantera inclinada hacia el manillar con empuñadura azul. 3. Sillín: - Forma poligonal azul claro con muelle inferior estilizado en trazos horizontales negros. 4. Exportación: - Archivo en formato SVG limpio, con los nodos y capas organizados. Criterios específicos de corrección: - Uso correcto de colores: 0,5 puntos - Contorno de figuras: 1 punto - Organización y precisión: 1 punto
