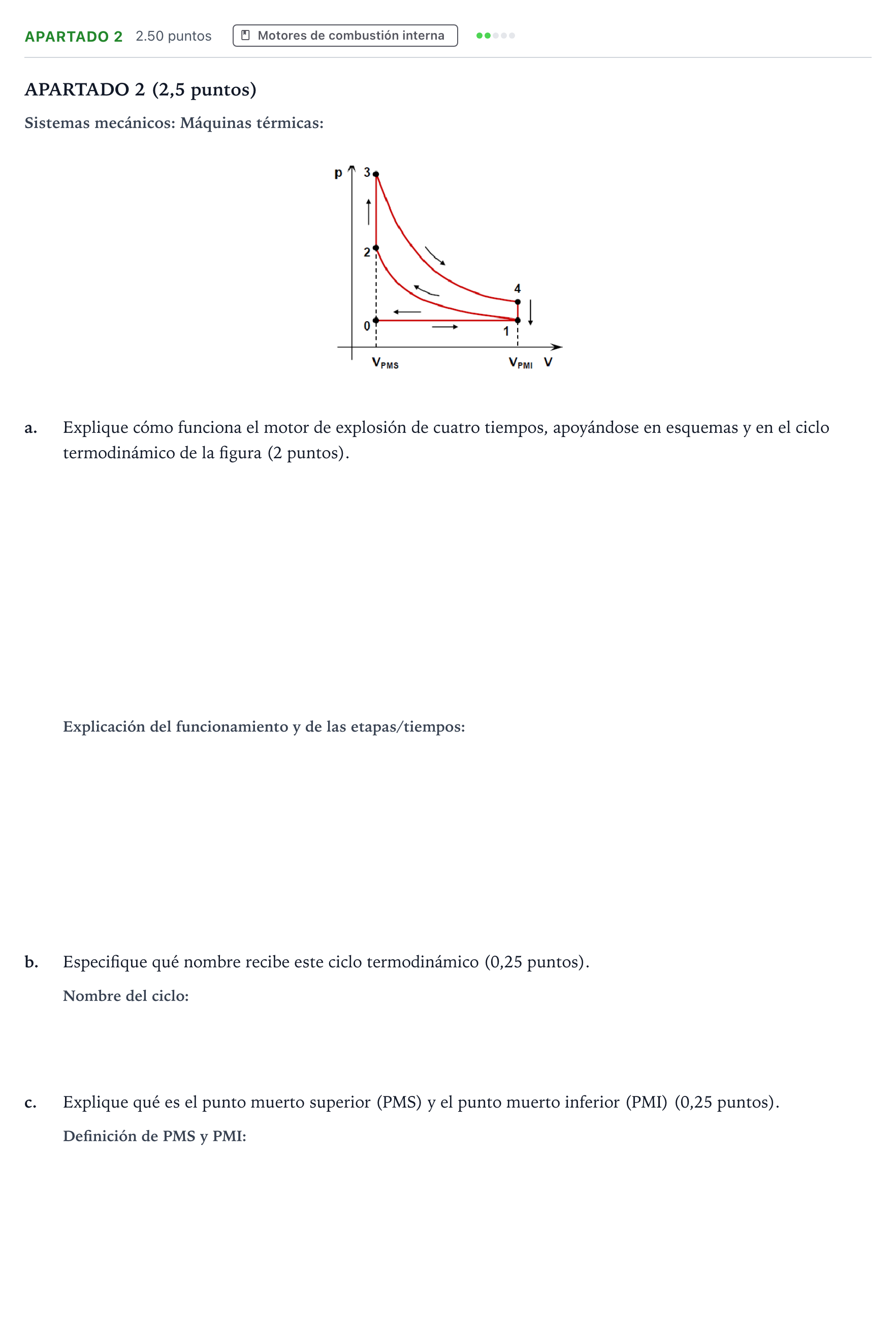

Apartado 2 · Tecnología e Ingeniería II PAU Aragón Extraordinaria 2026

a. Explique cómo funciona el motor de explosión de cuatro tiempos, apoyándose en esquemas y en el ciclo termodinámico de la figura (2 puntos).

Solución: 1. Admisión (0-1): El pistón desciende de PMS a PMI aspirando la mezcla aire-combustible a presión constante. 2. Compresión (1-2): Con las válvulas cerradas, el pistón sube de PMI a PMS comprimiendo adiabáticamente la mezcla. 3. Combustión y expansión (2-3 y 3-4): La bujía produce la chispa provocando una combustión a volumen constante (2-3) con gran aumento de presión y temperatura, seguida de la expansión adiabática (3-4) del gas empujando el pistón a PMI y realizando trabajo útil. 4. Escape (4-1 y 1-0): Se abre la válvula de escape descendiendo la presión a volumen constante (4-1) y el pistón asciende expulsando los gases quemados (1-0).

b. Especifique qué nombre recibe este ciclo termodinámico (0,25 puntos).

Solución: Ciclo de Otto / Ciclo Otto / Otto

c. Explique qué es el punto muerto superior (PMS) y el punto muerto inferior (PMI) (0,25 puntos).

Solución: Punto Muerto Superior (PMS): Es la posición más alta que alcanza el pistón en su carrera ascendente hacia la culata, donde el volumen de la cámara es mínimo ($V_{\text{PMS}}$). Punto Muerto Inferior (PMI): Es la posición más baja que alcanza el pistón en su carrera descendente, donde el volumen encerrado en el cilindro es máximo ($V_{\text{PMI}}$).

Explique cómo funciona el motor de explosión de cuatro tiempos, apoyándose en esquemas y en el ciclo termodinámico de la figura (2 puntos).

Solución: Esquemas de las cuatro carreras del pistón (Admisión: baja el pistón y entra mezcla; Compresión: sube el pistón y comprime con válvulas cerradas; Expansión: salto de chispa y empuje hacia abajo; Escape: sube el pistón y salen gases) vinculadas a los tramos 0-1, 1-2, 2-3-4 y 4-1-0 del diagrama P-V.
