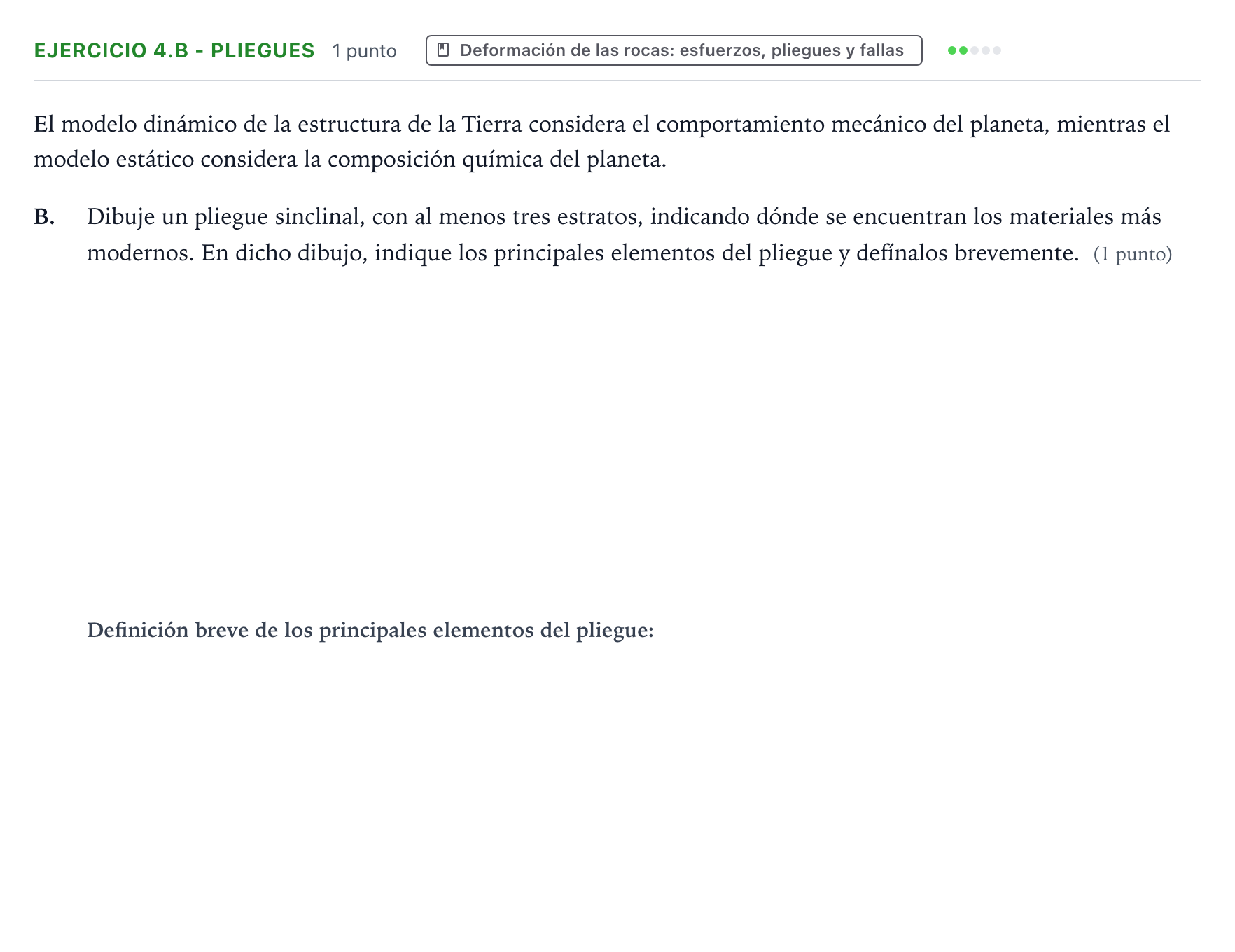

Ejercicio 4.B - Pliegues · Geología y Ciencias Ambientales PAU Aragón Ordinaria 2022

Dibuje un pliegue sinclinal, con al menos tres estratos, indicando dónde se encuentran los materiales más modernos. En dicho dibujo, indique los principales elementos del pliegue

Solución: Esquema de un pliegue sinclinal con al menos tres estratos, indicando en el núcleo o parte central la posición del estrato más moderno. Sobre el dibujo deben señalarse los cuatro elementos principales: charnela, eje del pliegue, plano axial y flancos.

Defina brevemente los principales elementos del pliegue

Solución: Los elementos que caracterizan un pliegue son: la charnela, el eje del pliegue, el plano o superficie axial y los flancos. - La charnela: es la zona de máxima curvatura del pliegue, es decir los puntos en los que los estratos que conforman el pliegue cambian el sentido de la pendiente. - El eje del pliegue: es la línea de máxima curvatura de una de sus superficies plegadas, es decir el resultado de la unión de todos los puntos en los que cambia la pendiente de una superficie. - El plano o superficie axial: es el plano que une todos los ejes del pliegue. - Los flancos de un pliegue: son cada una de las dos partes en las que lo divide el plano axial, y pueden ser simétricos o no.
