Ejercicio 3 c) - Motores térmicos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

Tema: Motores térmicos: parámetros, par y rendimiento · Del examen Ordinaria Suplente (2024)

Enunciado

Para mantener la temperatura de una vivienda a 21 ∘C21\ ^\circ\text{C} se utiliza una bomba de calor que consume una potencia de 1,2 kW1{,}2\ \text{kW}. La eficiencia de la máquina es el 48 %48\ \% de la ideal de Carnot. La temperatura media del exterior es 8 ∘C8\ ^\circ\text{C}.

c)

Dibujar el diagrama P-V del ciclo teórico de un motor Otto, indicando el sentido del recorrido durante un ciclo del funcionamiento del motor. Nombrar cada una de las transformaciones que lo componen.

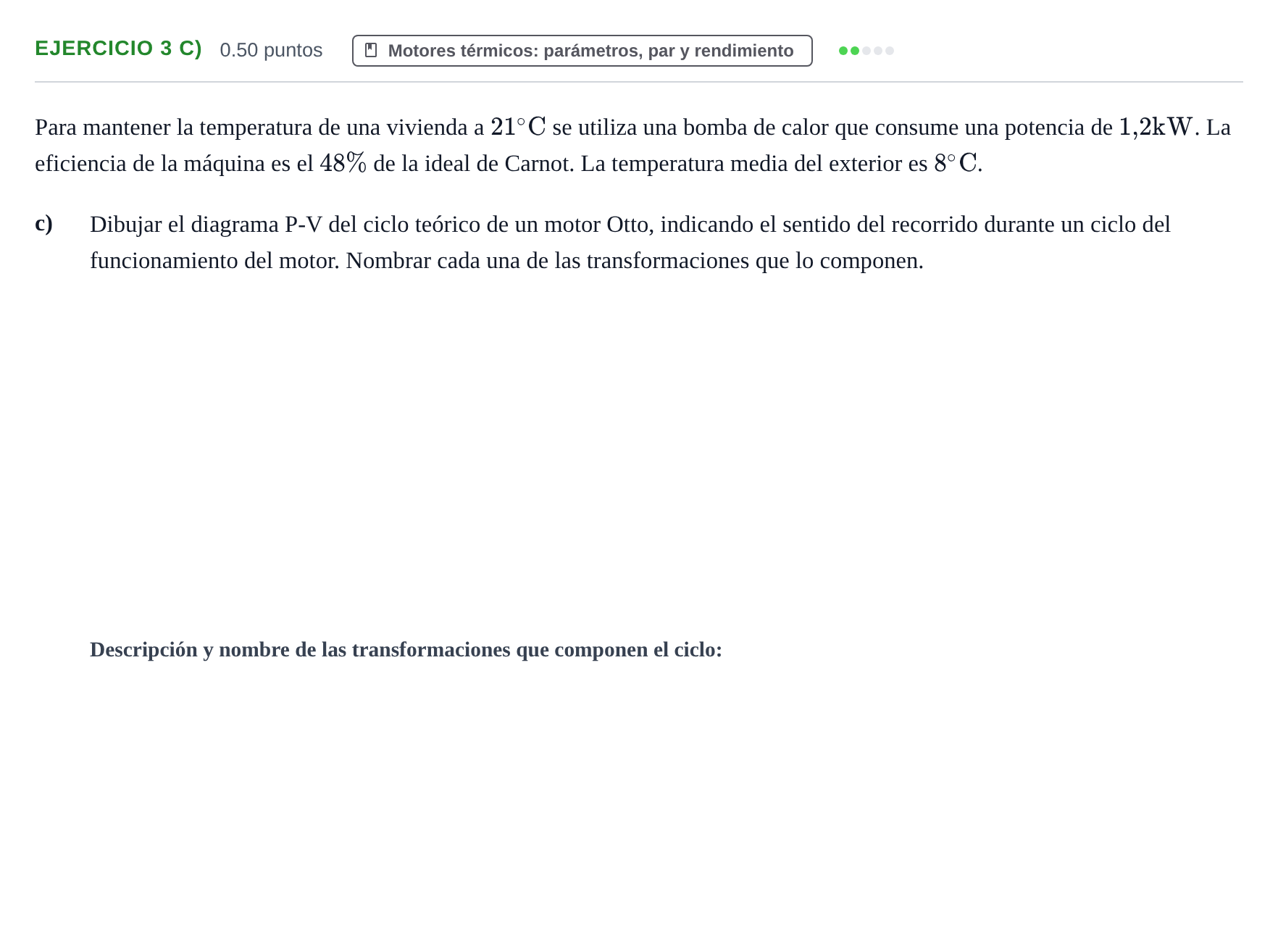

Enunciado: Ejercicio 3 c) - Motores térmicos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

Solución

Según los criterios oficiales de corrección

Nombrar cada una de las transformaciones que componen el ciclo

Solución: 1-2: Compresión adiabática (isentrópica) 2-3: Aportación de calor a volumen constante (isócora o isocórica) 3-4: Expansión adiabática (isentrópica) 4-1: Cesión de calor a volumen constante (isócora o isocórica)

c) Dibujar el diagrama P-V del ciclo teórico de un motor Otto, indicando el sentido del recorrido durante un ciclo del funcionamiento del motor

Solución: Gráfica en ejes P (ordenadas) y V (abscisas) mostrando un ciclo cerrado recorrido en sentido horario: curva adiabática de subida 1-2 (hacia menor V), vertical hacia arriba 2-3 a V constante, curva adiabática de bajada 3-4 (hacia mayor V) y vertical hacia abajo 4-1 a V constante.
