Ejercicio 4 - Máquina frigorífica · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2024

Tema: Máquinas térmicas: ciclo de Carnot, frigorífica y bomba de calor · Del examen Ordinaria Titular (2024)

Enunciado

Ejercicio 4

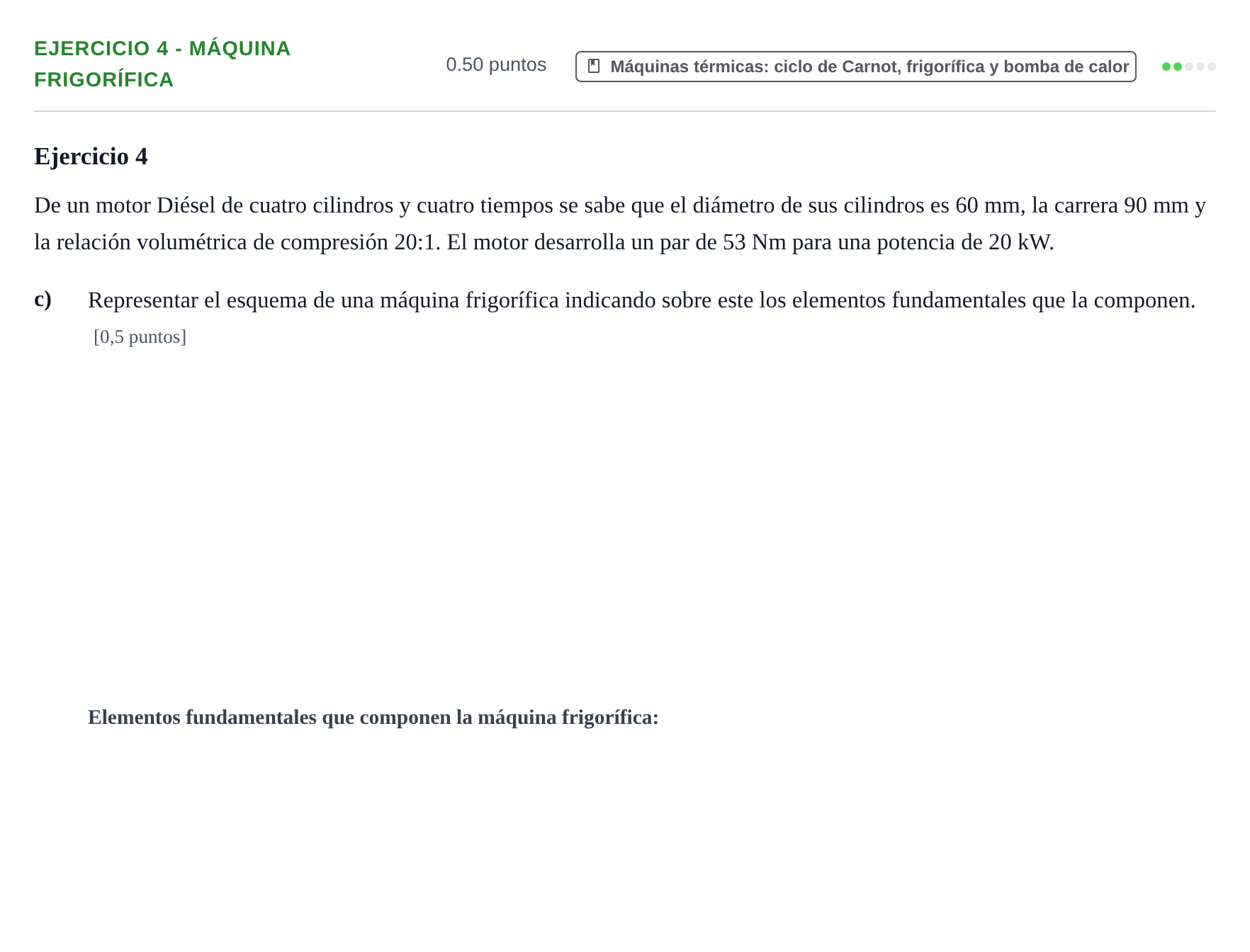

De un motor Diésel de cuatro cilindros y cuatro tiempos se sabe que el diámetro de sus cilindros es 60 mm, la carrera 90 mm y la relación volumétrica de compresión 20:1. El motor desarrolla un par de 53 Nm para una potencia de 20 kW.

c)

Representar el esquema de una máquina frigorífica indicando sobre este los elementos fundamentales que la componen. [0,5 puntos]

Enunciado: Ejercicio 4 - Máquina frigorífica · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2024

Solución

Según los criterios oficiales de corrección

c) Representar el esquema de una máquina frigorífica

Solución: Esquema cerrado del ciclo de refrigeración compuesto por: 1. Compresor: comprime el refrigerante en estado gaseoso aumentando su presión y temperatura. 2. Condensador: intercambiador de calor donde el refrigerante cede calor al exterior y se condensa pasando a líquido. 3. Válvula de expansión (o tubo capilar): reduce bruscamente la presión y temperatura del fluido líquido. 4. Evaporador: intercambiador de calor situado en el recinto a refrigerar donde el fluido absorbe calor y se evapora.

c) Indicar los elementos fundamentales que componen la máquina frigorífica

Solución: Compresor, condensador, válvula de expansión y evaporador.
