Pregunta 6 · Estructura i tecnologia de computadors II UDG Examen eliminatori: Màquina Senzilla

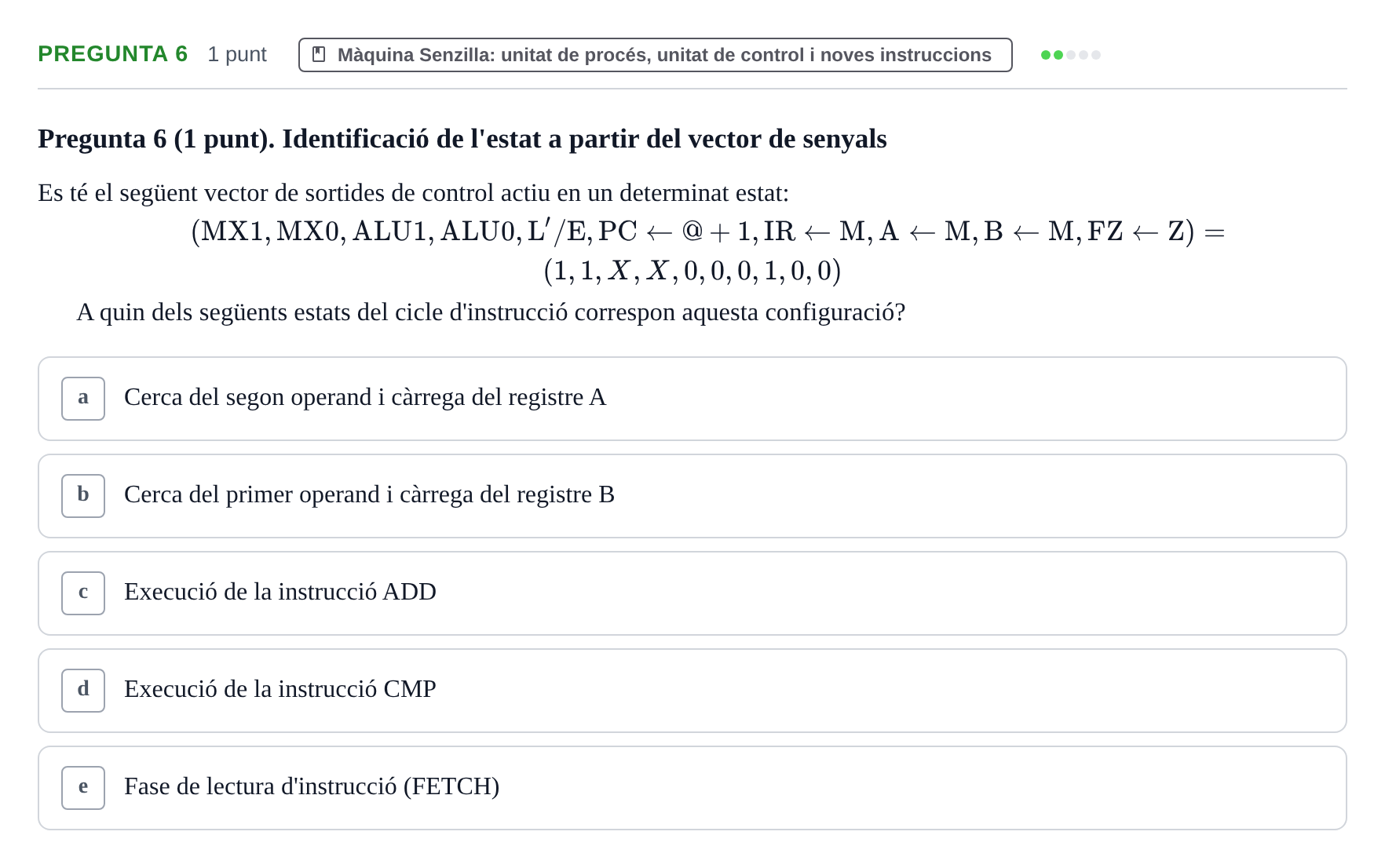

Pregunta 6 (1 punt). Identificació de l'estat a partir del vector de senyals

Es té el següent vector de sortides de control actiu en un determinat estat:

$(\text{MX1}, \text{MX0}, \text{ALU1}, \text{ALU0}, \text{L}'/\text{E}, \text{PC} \leftarrow @ + 1, \text{IR} \leftarrow \text{M}, \text{A} \leftarrow \text{M}, \text{B} \leftarrow \text{M}, \text{FZ} \leftarrow \text{Z}) = (1, 1, X, X, 0, 0, 0, 1, 0, 0)$

A quin dels següents estats del cicle d'instrucció correspon aquesta configuració?
