Ejercicio Qüestió 14 · Estructura i tecnologia de computadors II UDG Juny

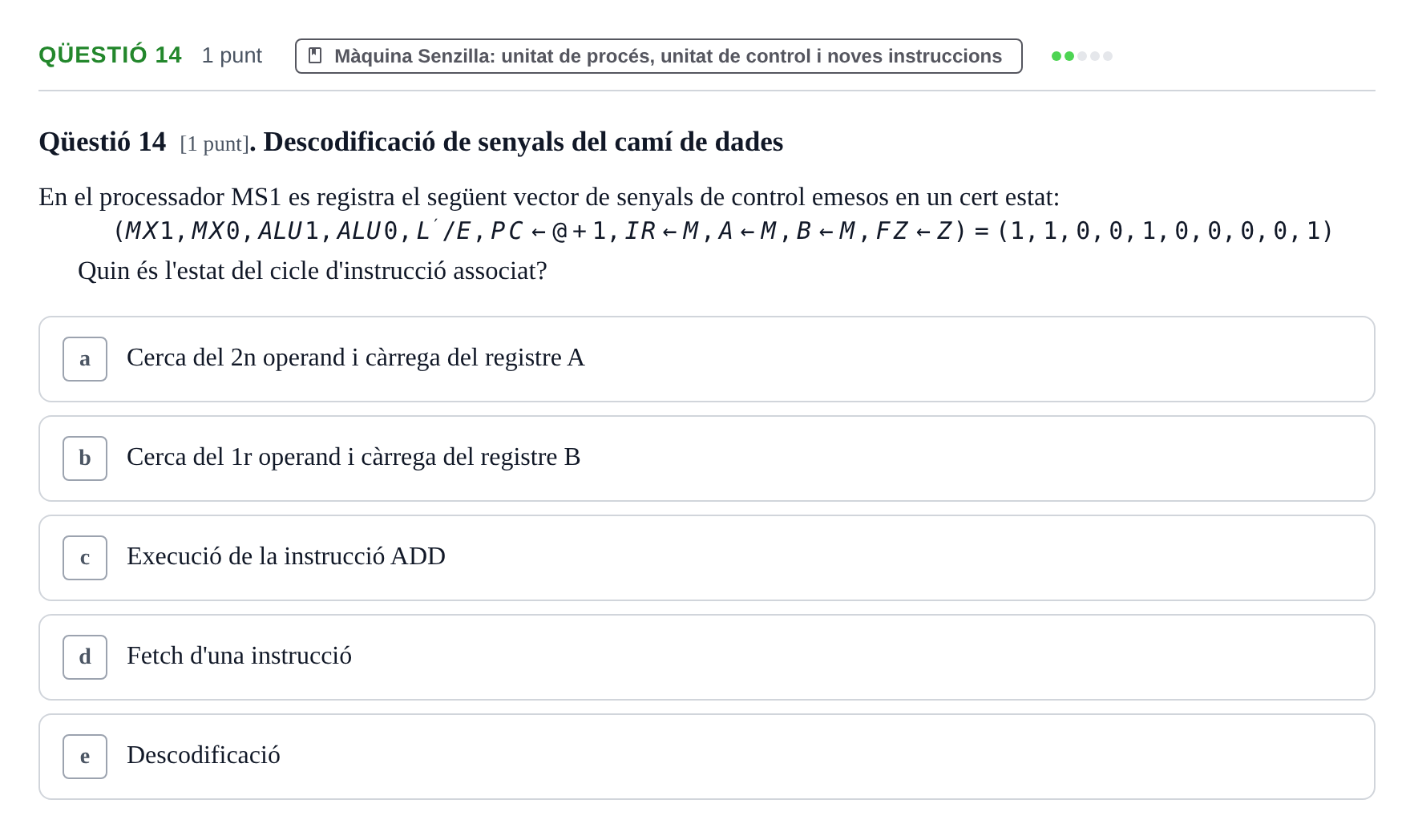

Qüestió 14 [1 punt]. Descodificació de senyals del camí de dades

En el processador MS1 es registra el següent vector de senyals de control emesos en un cert estat:

$(MX1, MX0, ALU1, ALU0, L'/E, PC \leftarrow @+1, IR \leftarrow M, A \leftarrow M, B \leftarrow M, FZ \leftarrow Z) = (1, 1, 0, 0, 1, 0, 0, 0, 0, 1)$

Quin és l'estat del cicle d'instrucció associat?
