Pregunta 15 · Estructura i tecnologia de computadors II UDG Exemples

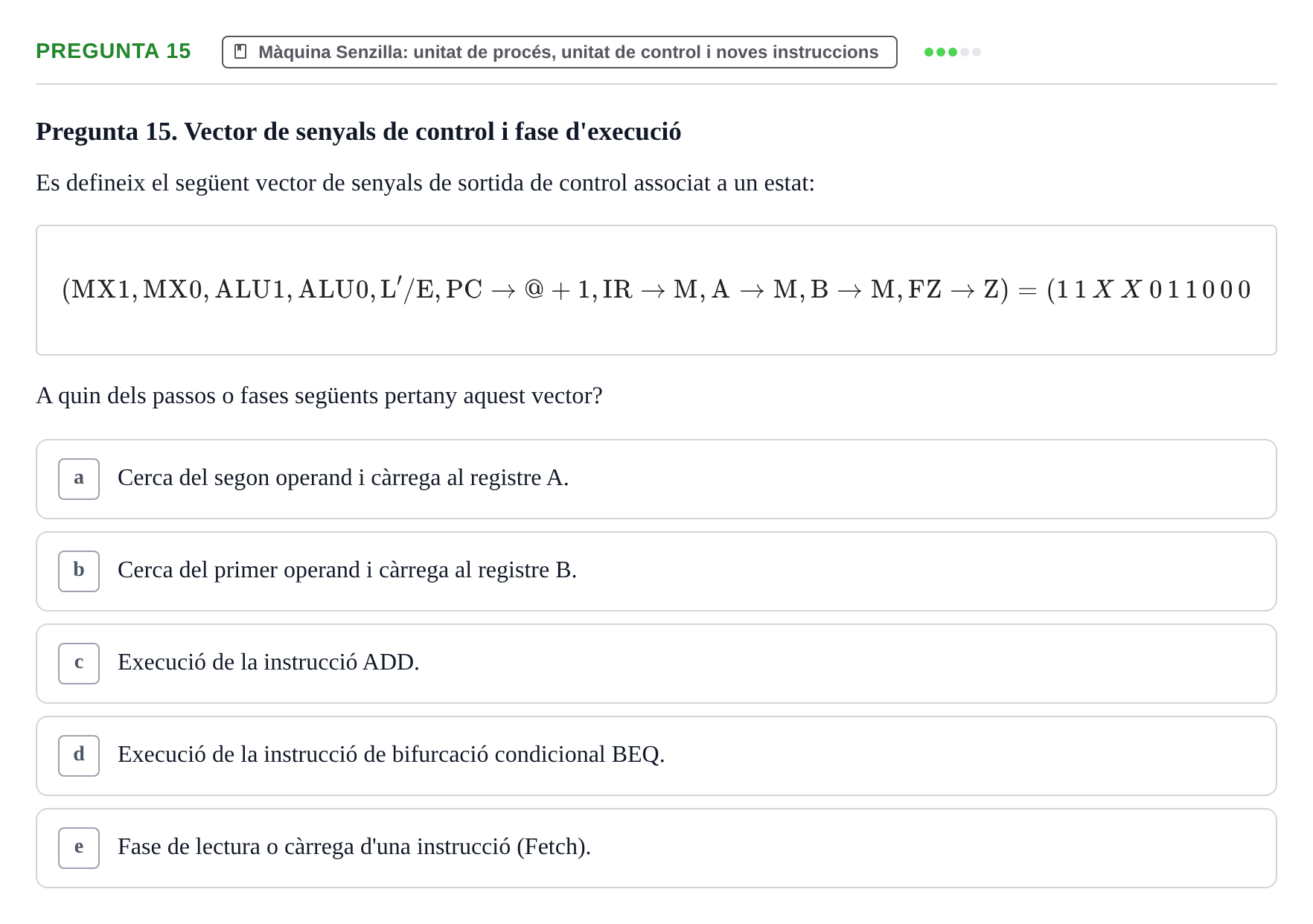

Pregunta 15. Vector de senyals de control i fase d'execució

Es defineix el següent vector de senyals de sortida de control associat a un estat:

$$(\text{MX1}, \text{MX0}, \text{ALU1}, \text{ALU0}, \text{L}'/\text{E}, \text{PC}\rightarrow @+1, \text{IR}\rightarrow\text{M}, \text{A}\rightarrow\text{M}, \text{B}\rightarrow\text{M}, \text{FZ}\rightarrow\text{Z}) = (1\,1\,X\,X\,0\,1\,1\,0\,0\,0)$$

A quin dels passos o fases següents pertany aquest vector?
