Problema 1 - Funcions lògiques: taules de veritat… · Estructura i tecnologia de computadors II UDG Juny
Tema: Funcions lògiques: taules de veritat i simplificació · Del examen Juny
Enunciado

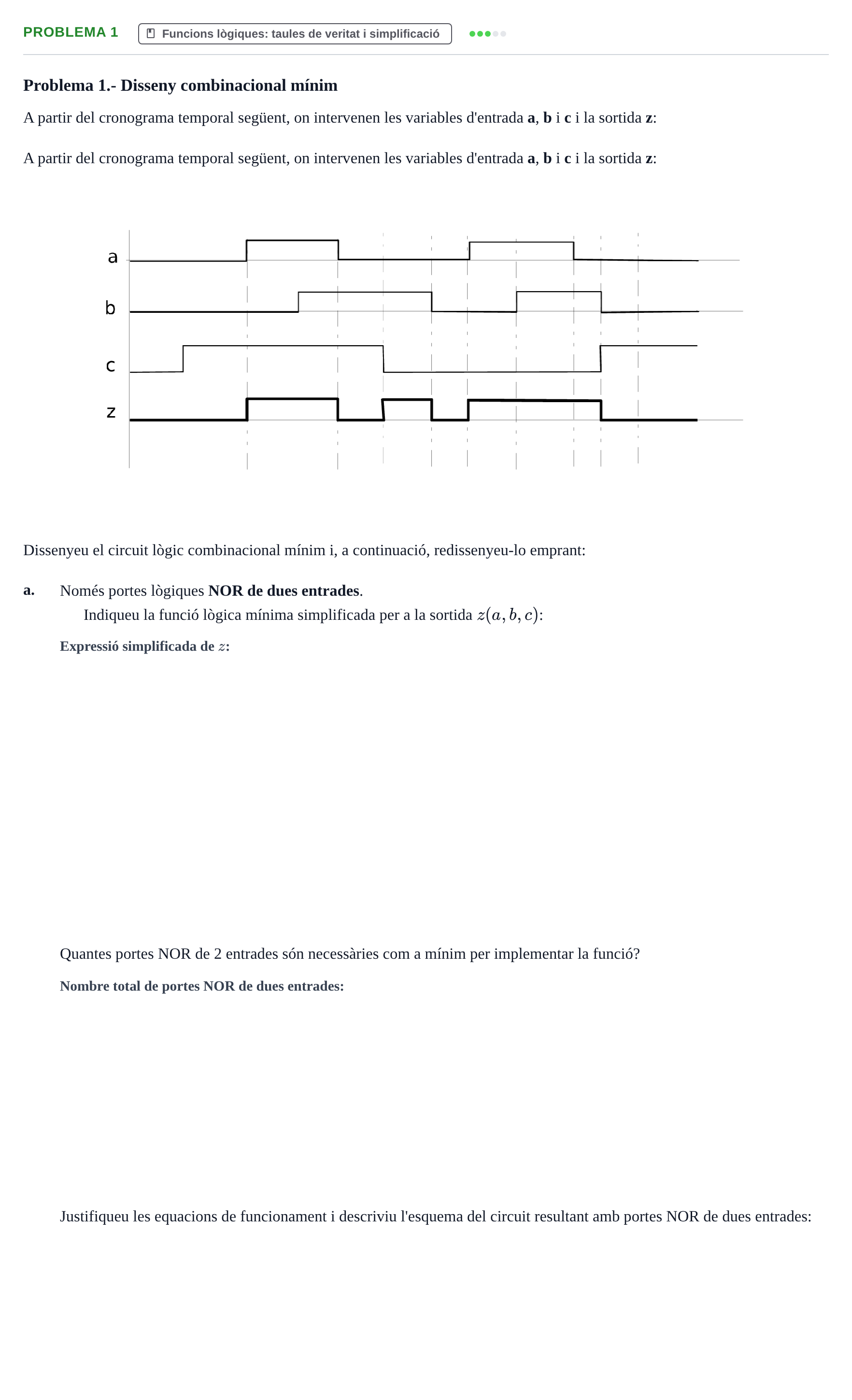

Problema 1.- Disseny combinacional mínim
A partir del cronograma temporal següent, on intervenen les variables d'entrada a, b i c i la sortida z:
A partir del cronograma temporal següent, on intervenen les variables d'entrada a, b i c i la sortida z:
Dissenyeu el circuit lògic combinacional mínim i, a continuació, redissenyeu-lo emprant:
a.
Només portes lògiques NOR de dues entrades.
Indiqueu la funció lògica mínima simplificada per a la sortida :
Quantes portes NOR de 2 entrades són necessàries com a mínim per implementar la funció?
Justifiqueu les equacions de funcionament i descriviu l'esquema del circuit resultant amb portes NOR de dues entrades:
Solución
Según los criterios oficiales de corrección
Indiqueu la funció lògica mínima simplificada per a la sortida z(a, b, c):
Solución:
Quantes portes NOR de 2 entrades són necessàries com a mínim per implementar la funció?
Solución: 4
Justifiqueu les equacions de funcionament i descriviu l'esquema del circuit resultant amb portes NOR de dues entrades:
Solución: Inversor de c amb una porta NOR: c' = NOR(c, c); terme 1: NOR(a, c'); terme 2: NOR(a, b); sortida: z = NOR(NOR(a, b), NOR(a, c')). Total 4 portes NOR de 2 entrades.
