Enunciado

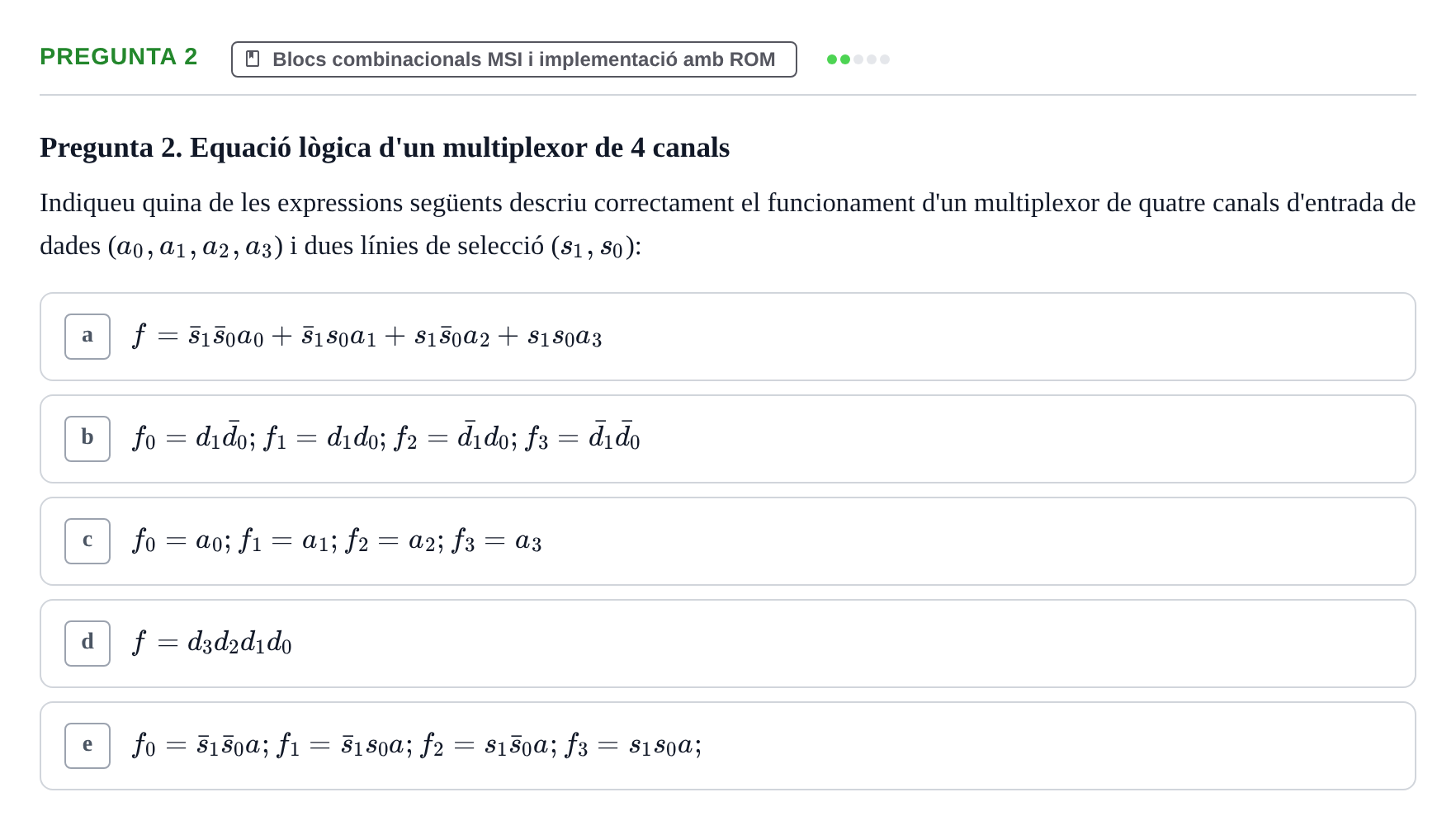

Pregunta 2. Equació lògica d'un multiplexor de 4 canals

Indiqueu quina de les expressions següents descriu correctament el funcionament d'un multiplexor de quatre canals d'entrada de dades ( $a_0, a_1, a_2, a_3$ ) i dues línies de selecció ( $s_1, s_0$ ):

Enunciado: Pregunta 2 · Estructura i tecnologia de computadors II UDG Exemples

Solución

Según los criterios oficiales de corrección

Solución: a. $f = \bar{s}_1\bar{s}_0a_0 + \bar{s}_1s_0a_1 + s_1\bar{s}_0a_2 + s_1s_0a_3$

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
