Enunciado

Ejercicio 5. Diseño de procesador de propósito específico (PPE)

Se desea completar el diseño de un procesador de propósito específico (PPE) que, a partir de una secuencia de entrada X[k]sX[k]_s para k=0,1,2…k = 0, 1, 2\dots, calcula la secuencia de salida (para enteros en complemento a dos):

W[k]s=0,25×X[k]s+0,5×X[k−1]s+0,25×X[k−2]s, con k=0,1,2…W[k]_s = 0,25 \times X[k]_s + 0,5 \times X[k - 1]_s + 0,25 \times X[k - 2]_s, \text{ con } k = 0, 1, 2\dots

Considerad que los valores previos X[−1]sX[-1]_s y X[−2]sX[-2]_s valen 0.

El PPE se comunica con el circuito emisor del dato X[k]sX[k]_s mediante un protocolo asíncrono de handshaking de 4 fases: la unidad de control (UC) recibe la señal ReqReq del emisor y genera hacia él la señal AckAck.

Hacia el circuito receptor, el PPE envía cada dato W[k]sW[k]_s mediante un protocolo síncrono, activando la señal VwV_w durante un único ciclo en el que W[k]sW[k]_s debe estar presente en el bus WW. El PPE y el receptor comparten la misma señal de reloj.

El esquema de la unidad de procesamiento (UP) se muestra a continuación (los registros R1 y R2 tienen estado inicial 0):

a.

Escribid la etiqueta y el nombre del bloque estándar combinacional utilizado en cada una de las posiciones B1, B2 y B3 de la UP. ( Recordad que multiplicar por 0,5 equivale a dividir entre 2, y por 0,25 equivale a dividir entre 4).

b.

Completad el grafo de estados de la UC del PPE (con su leyenda) y la tabla de salidas correspondiente (asignando los valores a las señales Ack,Ld1,Ld2,LdW,VwAck, Ld1, Ld2, LdW, V_w). Dibujad el grafo y la tabla en papel:

c.

Si la UC se implementa con el número mínimo de biestables y dos memorias ROM (una para el estado siguiente y otra para las salidas), indicad cuántas palabras y de cuántos bits por palabra debe tener cada una de las memorias.

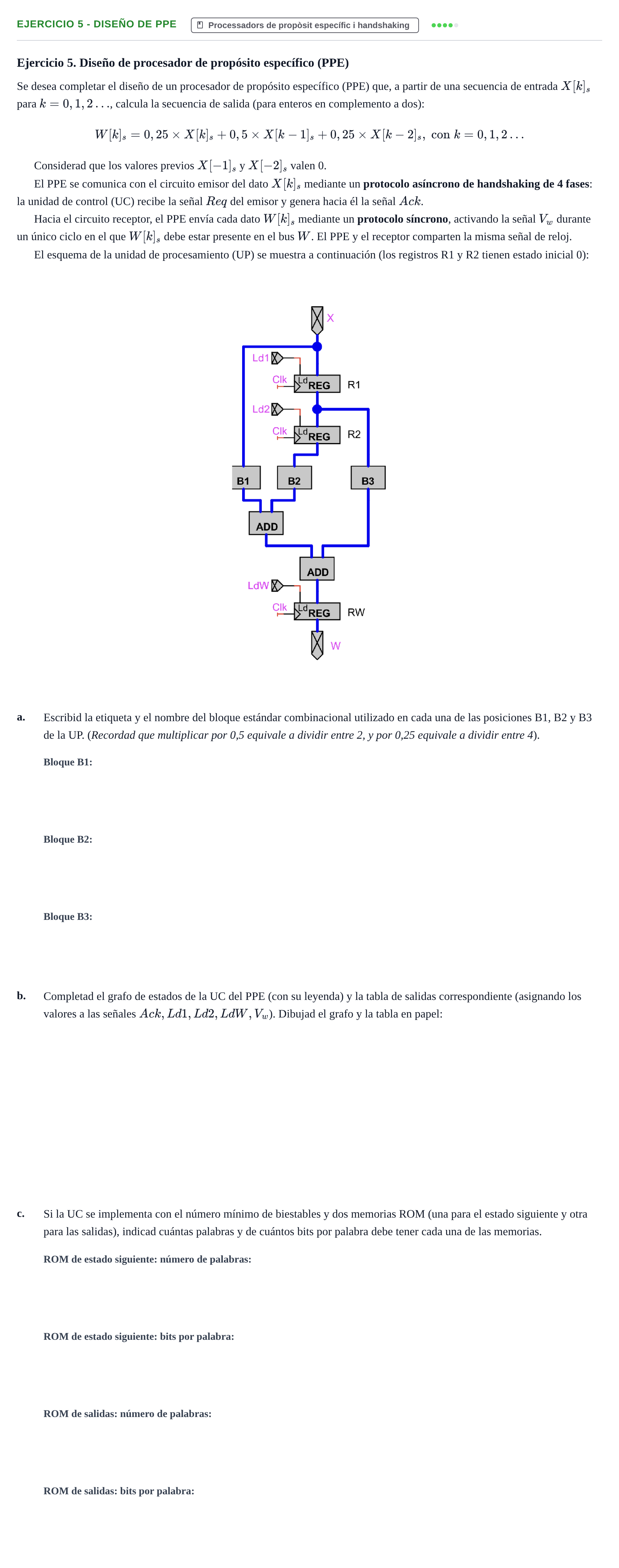

Enunciado: Ejercicio 5 - Diseño de PPE · Introducció als Computadors UPC Examen 2 (temas 4, 5, 6 y 7)

Solución

Según los criterios oficiales de corrección

a. Bloque combinacional B1 de la UP:

Solución: SRA-2

a. Bloque combinacional B2 de la UP:

Solución: SRA-2

a. Bloque combinacional B3 de la UP:

Solución: SRA-1

b. Completad el grafo de estados de la UC del PPE (con su leyenda) y la tabla de salidas correspondiente (asignando los valores a las señales Ack, Ld1, Ld2, LdW, Vw).

Solución: Grafo de 4 estados con protocolo de 4 fases para Req/Ack y pulso de 1 ciclo en Vw: - S0: espera petición (Req=0 -> S0; Req=1 -> S1). Salidas: Ack=0, Ld1=0, Ld2=0, LdW=x, Vw=0. - S1: cálculo y carga en registros (transición incondicional a S2). Salidas: Ack=0, Ld1=1, Ld2=1, LdW=1, Vw=0. - S2: validación síncrona del resultado (transición incondicional a S3). Salidas: Ack=0, Ld1=0, Ld2=0, LdW=x, Vw=1. - S3: confirmación asíncrona de 4 fases (Req=1 -> S3; Req=0 -> S0). Salidas: Ack=1, Ld1=0, Ld2=0, LdW=x, Vw=0.

c. ROM de estado siguiente: número de palabras:

Solución: 8

c. ROM de estado siguiente: bits por palabra:

Solución: 2

c. ROM de salidas: número de palabras:

Solución: 4

c. ROM de salidas: bits por palabra:

Solución: 5
