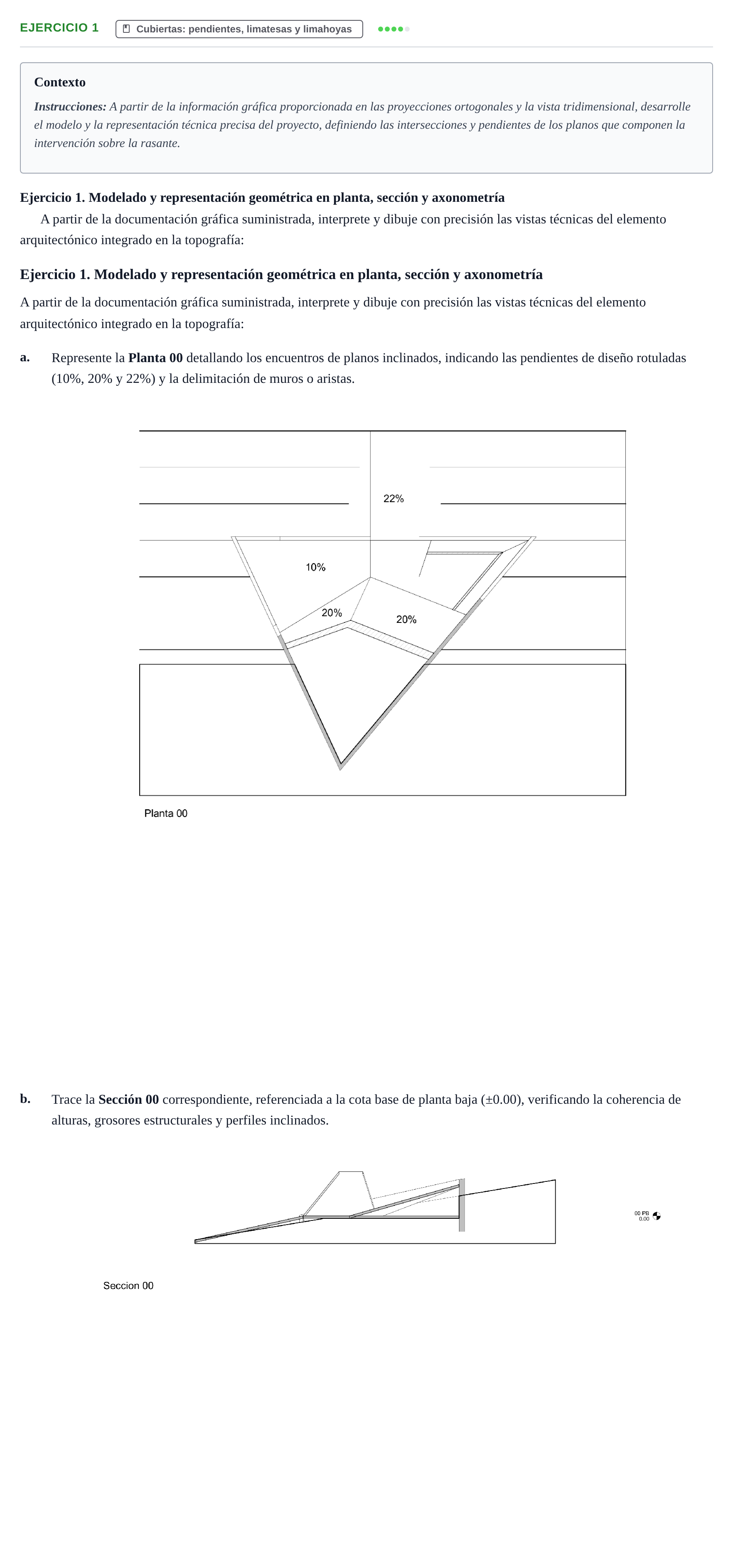

Ejercicio 1 - Cubiertas: pendientes, limatesas y limahoyas · Representación arquitectónica II UPC Examen Segundo Parcial. Representación Arquitectónica

a. Represente la Planta 00 detallando los encuentros de planos inclinados, indicando las pendientes de diseño rotuladas (10%, 20% y 22%) y la delimitación de muros o aristas. b. Trace la Sección 00 correspondiente, referenciada a la cota base de planta baja (±0.00), verificando la coherencia de alturas, grosores estructurales y perfiles inclinados.

Solución: a. Planta 00: Se identifican las líneas de limahoyas y limatesas resultantes de la intersección de los faldones con pendientes de 10%, 20% y la rampa de acceso superior del 22%. El contorno principal se inscribe en un prisma de base triangular que socava la superficie aterrazada principal, delimitado por muretes de contención perimetrales. b. Sección 00: Al cortar transversalmente por el eje que atraviesa el elemento troncopiramidal y la fosa inclinada: - Se establece la línea de referencia horizontal en la cota de nivel 00 PB 0.00. - Hacia la izquierda se proyecta la rampa continua descendente exterior. - En la zona central emerge el volumen poliédrico prismático/troncopiramidal que corona sobre la cota superior del terreno. - Hacia la derecha se observa el plano en contrapendiente ascendente rematado por el muro vertical de contención.
