Ejercicio 1 - Axonometría: construcción y lectura · Representación arquitectónica II UPC Examen Segundo Parcial. Representación Arquitectónica
Tema: Axonometría: construcción y lectura · Del examen Examen Segundo Parcial. Representación Arquitectónica
Enunciado
Contexto

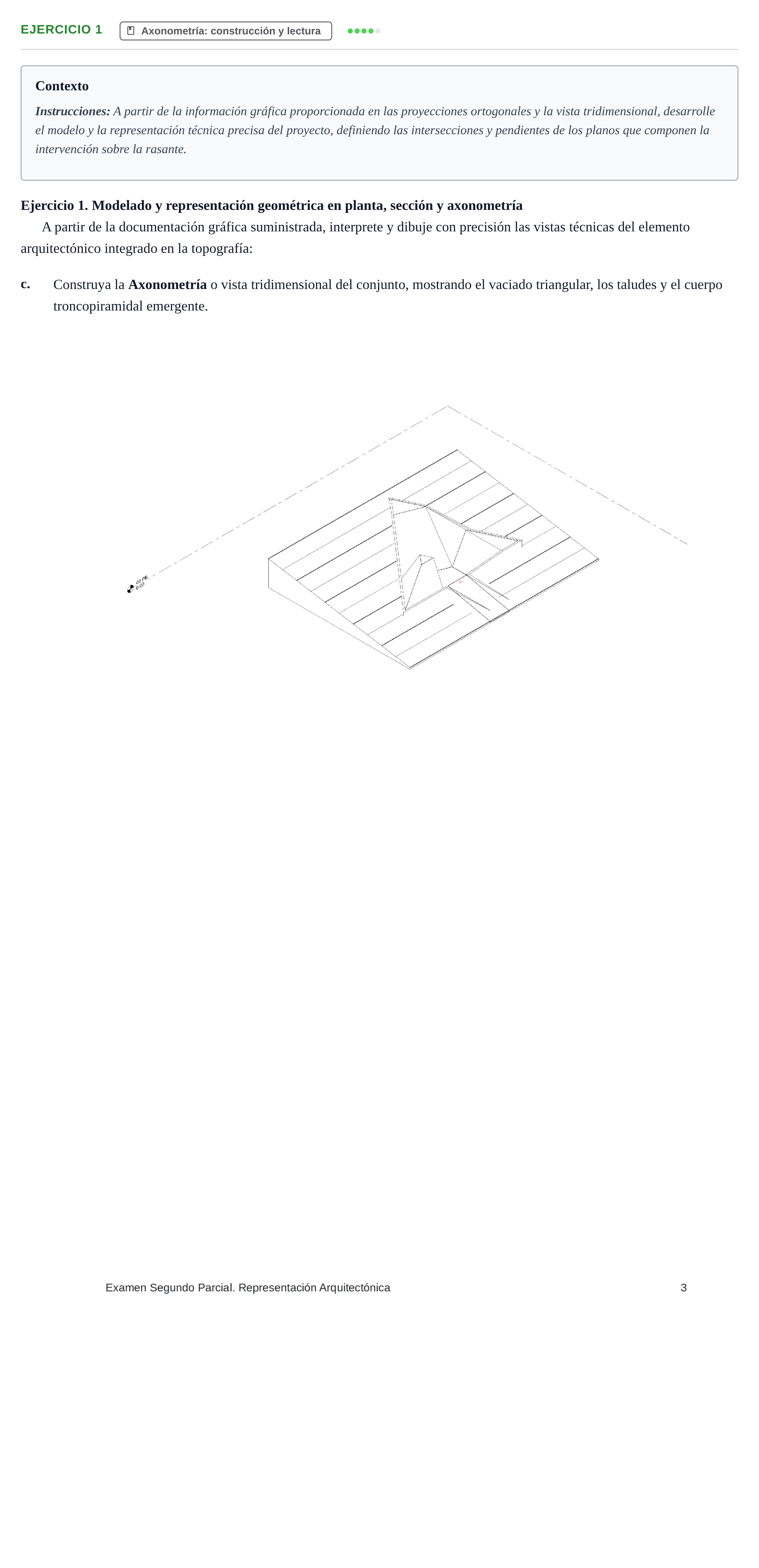

Instrucciones: A partir de la información gráfica proporcionada en las proyecciones ortogonales y la vista tridimensional, desarrolle el modelo y la representación técnica precisa del proyecto, definiendo las intersecciones y pendientes de los planos que componen la intervención sobre la rasante.
Ejercicio 1. Modelado y representación geométrica en planta, sección y axonometría
A partir de la documentación gráfica suministrada, interprete y dibuje con precisión las vistas técnicas del elemento arquitectónico integrado en la topografía:
c.
Construya la Axonometría o vista tridimensional del conjunto, mostrando el vaciado triangular, los taludes y el cuerpo troncopiramidal emergente.
Solución
Según los criterios oficiales de corrección
c. Construya la Axonometría o vista tridimensional del conjunto, mostrando el vaciado triangular, los taludes y el cuerpo troncopiramidal emergente.
Solución: Vista axonométrica del conjunto completada con el vaciado del terreno en forma de prisma triangular, el cuerpo troncopiramidal emergente en la posición central y las aristas de intersección de los faldones y muros de contención.
