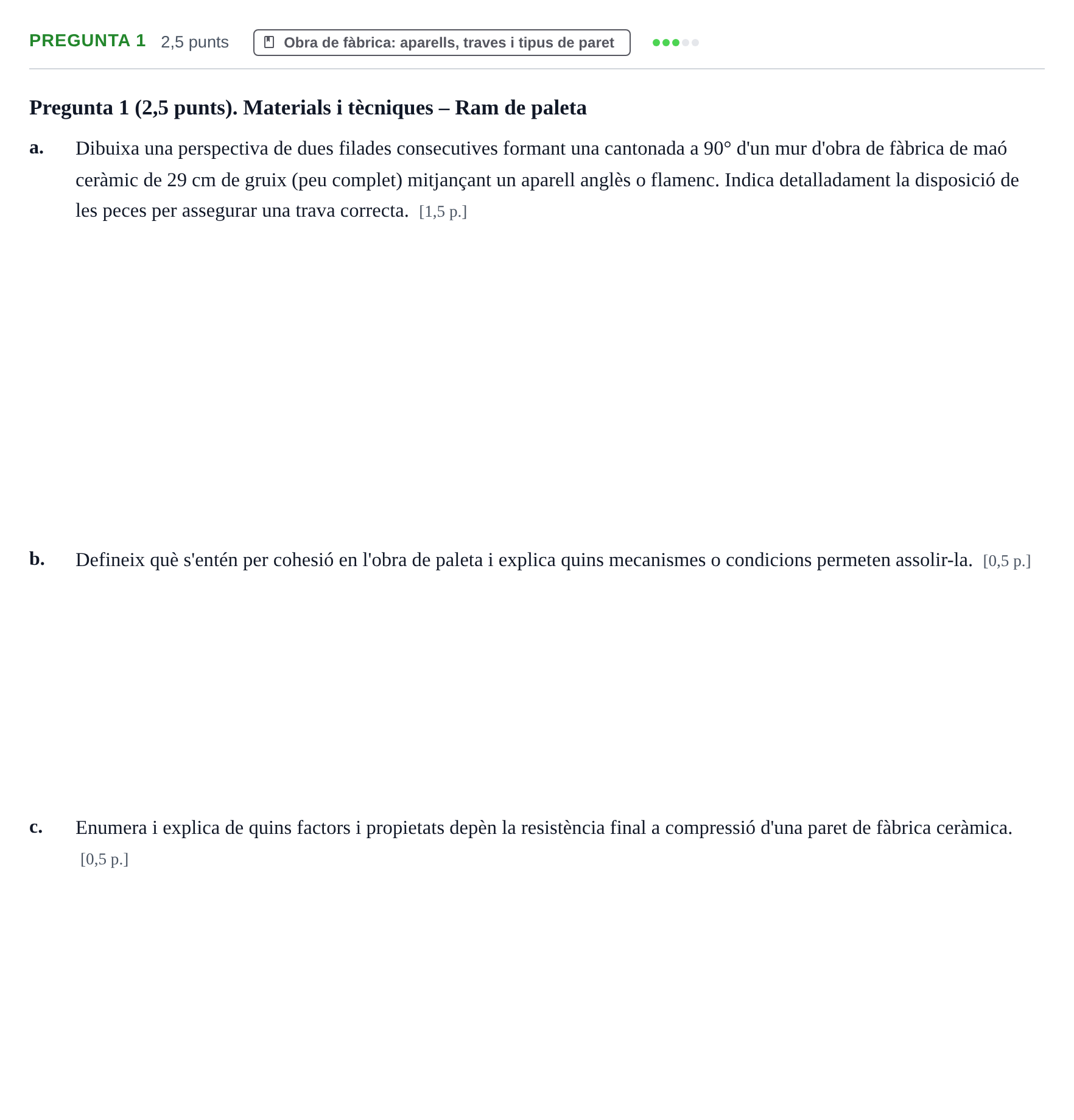

Pregunta 1 · Construcción I UPC 2023

a. Dibuixa una perspectiva de dues filades consecutives formant una cantonada a 90° d'un mur d'obra de fàbrica de maó ceràmic de 29 cm de gruix (peu complet) mitjançant un aparell anglès o flamenc. Indica detalladament la disposició de les peces per assegurar una trava correcta. [1,5 p.]

Solución: Croquis o perspectiva correcta de dues filades consecutives a cantonada de 90° d'un mur d'1 peu (29 cm) amb aparell anglès o flamenc, indicant la peça de 3/4 adjacent a la cantonera per solapar les juntes verticals com a mínim 1/4 de peça (o 4-5 cm).

b. Defineix què s'entén per cohesió en l'obra de paleta i explica quins mecanismes o condicions permeten assolir-la. [0,5 p.]

Solución: Capacitat d'unió íntima, resistència a tracció i cisallament a la interfície entre morter i peça ceràmica, assolida per travat mecànic i adherència química.

c. Enumera i explica de quins factors i propietats depèn la resistència final a compressió d'una paret de fàbrica ceràmica. [0,5 p.]

Solución: Resistència pròpia del maó ($f_b$), resistència del morter ($f_m$), gruix i execució de les juntes (tendel i nafra), grau de succió/adherència i esveltesa/excentricitat de la càrrega.
