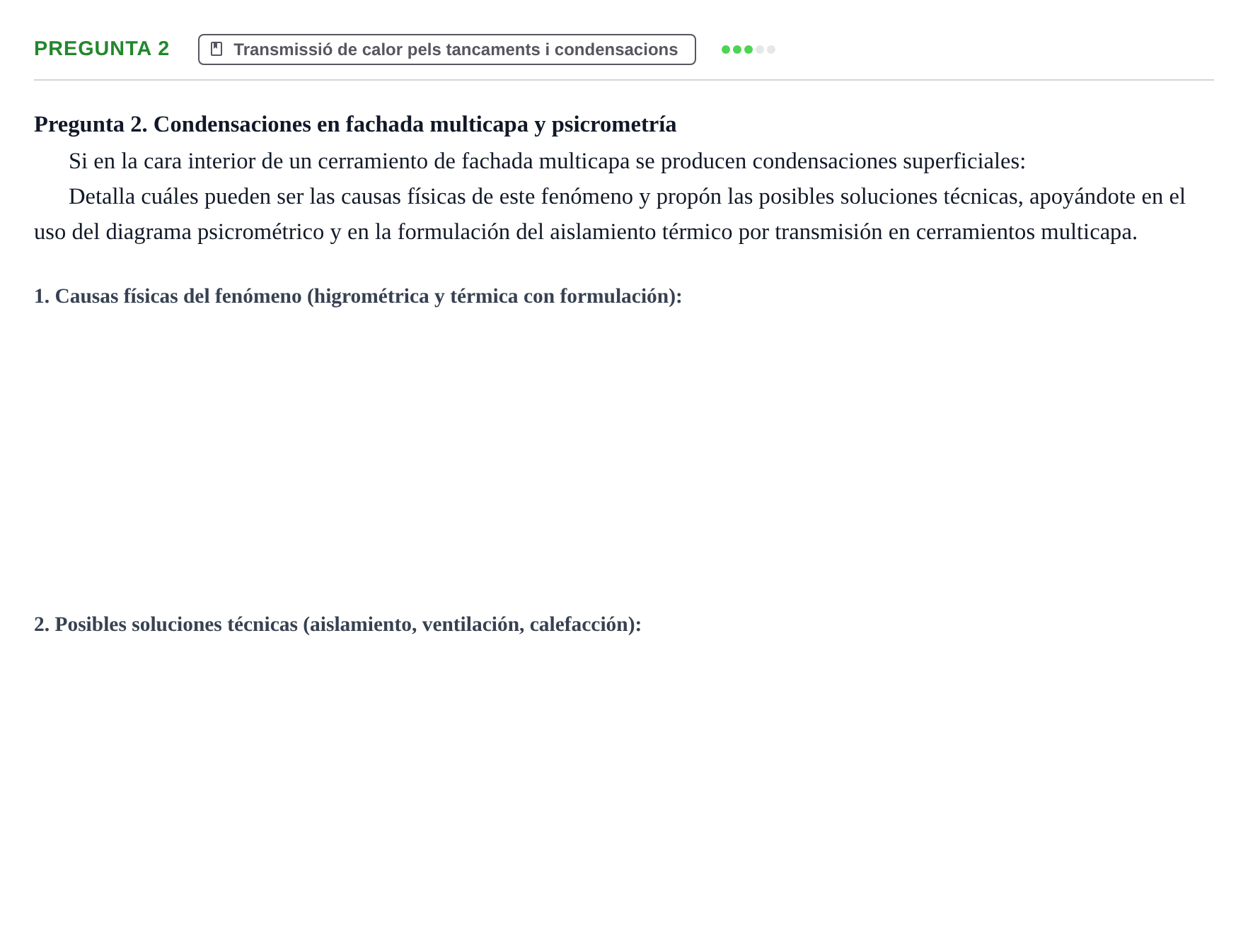

Pregunta 2 · Acondicionamiento y Servicios I UPC 2003

Detalla cuáles pueden ser las causas físicas de este fenómeno, apoyándote en el uso del diagrama psicrométrico y en la formulación del aislamiento térmico por transmisión en cerramientos multicapa.

Solución: La condensación superficial interior se produce cuando la temperatura superficial de la cara interior del cerramiento ($T_{si}$) desciende por debajo de la temperatura de rocío ($T_r$) del aire del recinto interior ($T_{si} < T_r$). Causas: 1. Causa higrométrica: Elevada humedad relativa o incremento de la humedad absoluta en el interior que aumenta la temperatura de rocío $T_r$, desplazándose en el ábaco psicrométrico a humedad constante hacia la curva de saturación. 2. Causa térmica: Resistencia térmica total $R_T$ insuficiente en el cerramiento multicapa o presencia de puentes térmicos, lo que hace descender $T_{si}$ según la expresión: $$T_{si} = T_i - \frac{R_{si}}{R_T}(T_i - T_e)$$

Propón las posibles soluciones técnicas frente a las condensaciones superficiales.

Solución: 1. Aumento del aislamiento térmico (incorporar o engrosar aislamiento para elevar $R_T$, reducir transmitancia $U$ y elevar $T_{si}$, preferiblemente por el exterior tipo SATE o fachada ventilada). 2. Reducción de la humedad ambiental interior mediante ventilación (incrementar renovación de aire para reducir la humedad absoluta y bajar $T_r$). 3. Control de la calefacción (mantener $T_i$ suficiente para elevar correlativamente $T_{si}$).
