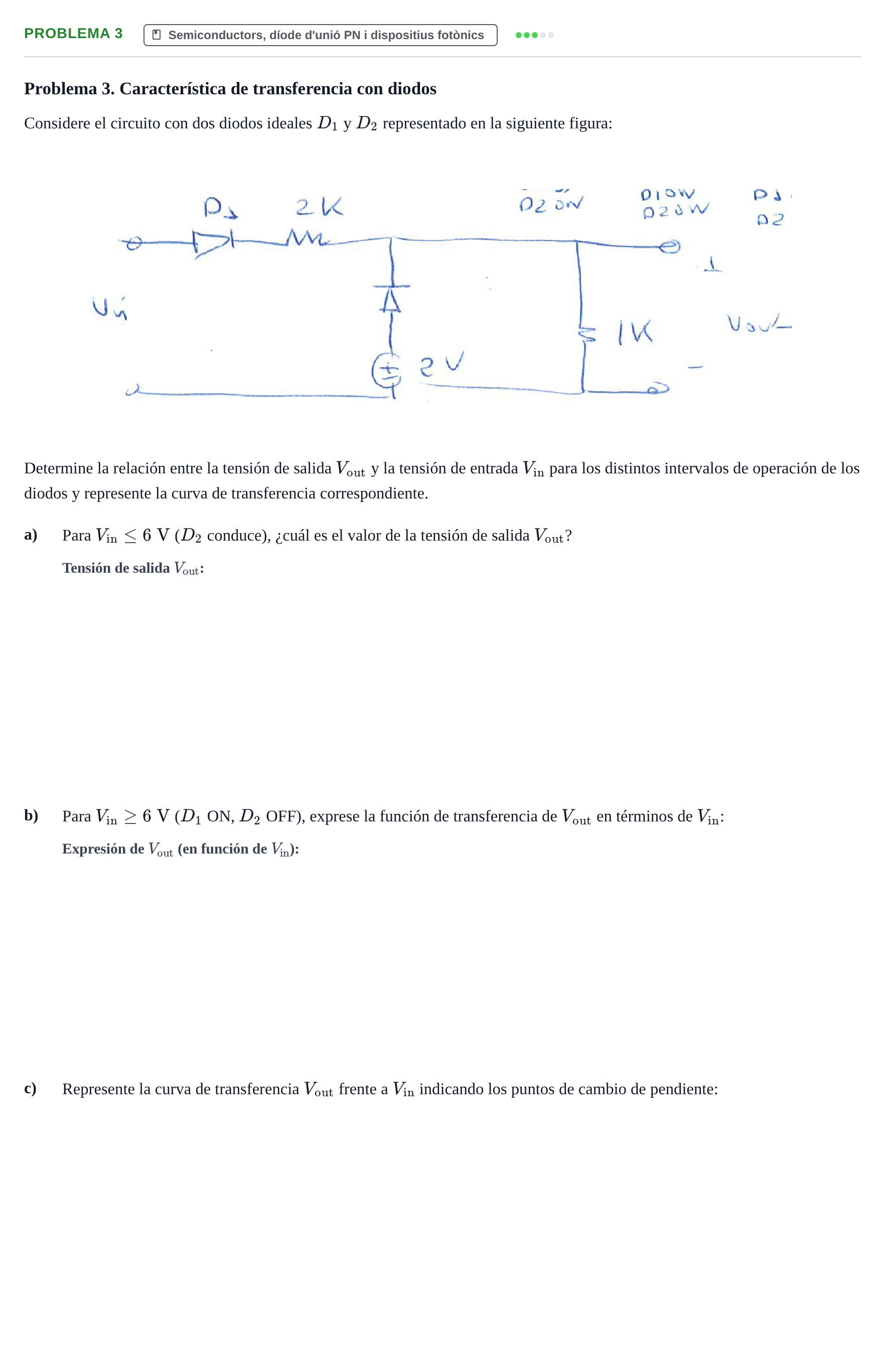

Problema 3 · Electricitat i Electrònica UAB Examen Parcial de Electricidad y Electrónica (Segundo Parcial)

Para $V_{\text{in}} \le 6\text{ V}$ ($D_2$ conduce), ¿cuál es el valor de la tensión de salida $V_{\text{out}}$?

Solución: 2 V

Para $V_{\text{in}} \ge 6\text{ V}$ ($D_1$ ON, $D_2$ OFF), exprese la función de transferencia de $V_{\text{out}}$ en términos de $V_{\text{in}}$:

Solución: (1/3)*Vin / Vin/3

Represente la curva de transferencia $V_{\text{out}}$ frente a $V_{\text{in}}$ indicando los puntos de cambio de pendiente

Solución: Gráfica de $V_{\text{out}}$ en función de $V_{\text{in}}$ que muestra una recta horizontal en $V_{\text{out}} = 2\text{ V}$ para todo $V_{\text{in}} \le 6\text{ V}$, y a partir del punto de codo $(V_{\text{in}} = 6\text{ V}, V_{\text{out}} = 2\text{ V})$, una recta con pendiente positiva $1/3$ descrita por $V_{\text{out}} = \frac{1}{3}V_{\text{in}}$.
