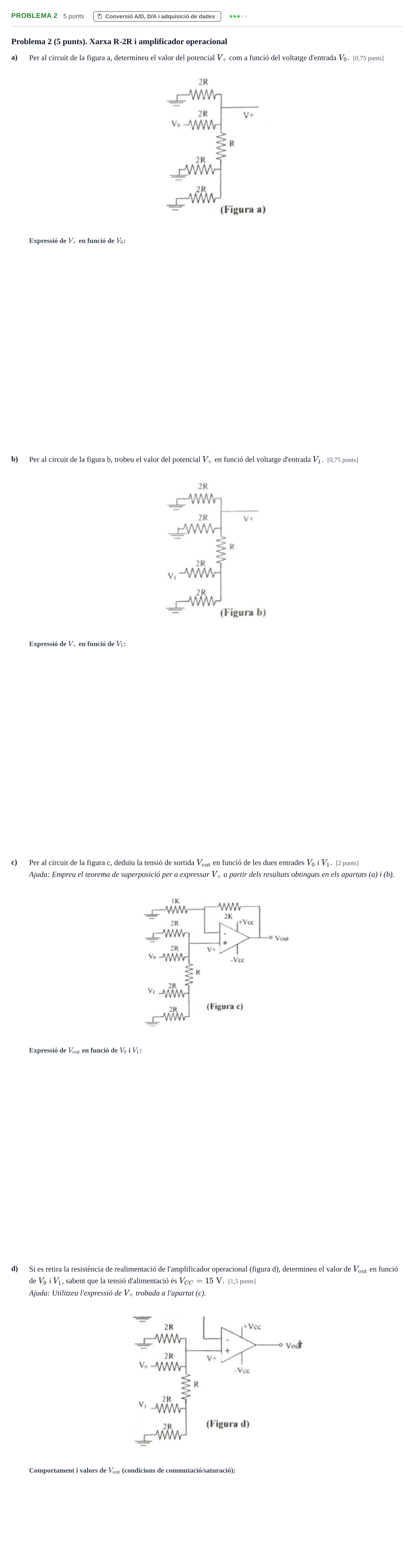

Problema 2 · Electricitat i Electrònica UAB 2019

a. Per al circuit de la figura a, determineu el valor del potencial $V_+$ com a funció del voltatge d'entrada $V_0$.

Solución: $V_0/3$ / $V_+ = V_0 / 3$

b. Per al circuit de la figura b, trobeu el valor del potencial $V_+$ en funció del voltatge d'entrada $V_1$.

Solución: $V_1/6$ / $V_+ = V_1 / 6$

c. Per al circuit de la figura c, deduïu la tensió de sortida $V_{\text{out}}$ en funció de les dues entrades $V_0$ i $V_1$.

Solución: $V_0 + V_1/2$ / $V_0 + 0{,}5 V_1$

d. Si es retira la resistència de realimentació de l'amplificador operacional (figura d), determineu el valor de $V_{\text{out}}$ en funció de $V_0$ i $V_1$, sabent que la tensió d'alimentació és $V_{CC} = 15\text{ V}$.

Solución: $V_{out} = +15\text{ V}$ si $2V_0 + V_1 > 0$; $V_{out} = -15\text{ V}$ si $2V_0 + V_1 < 0$; $V_{out} = 0\text{ V}$ si $2V_0 + V_1 = 0$
