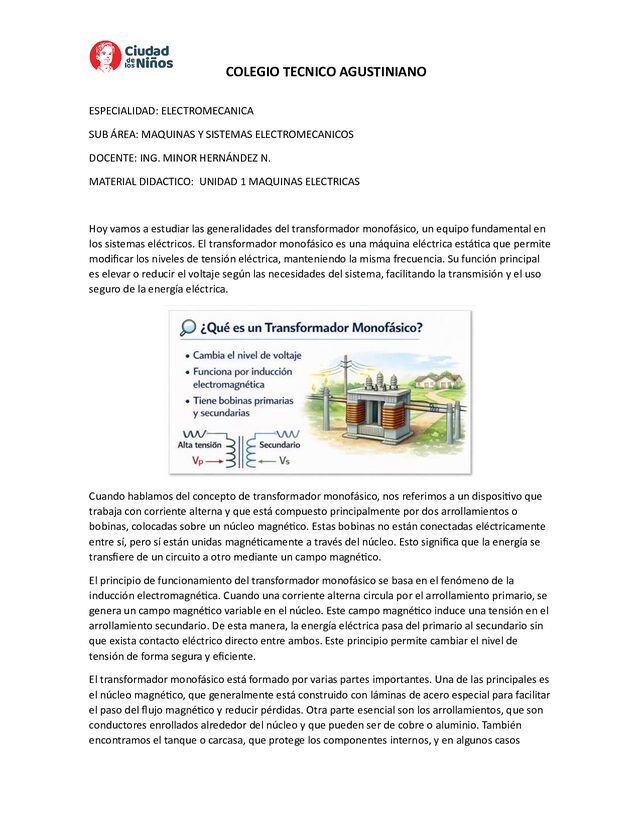

COLEGIO TECNICO AGUSTINIANO ESPECIALIDAD: ELECTROMECANICA SUB ÁREA: MAQUINAS Y SISTEMAS ELECTROMECANICOS DOCENTE: ING. MINOR HERNÁNDEZ N. MATERIAL DIDACTICO: UNIDAD 1 MAQUINAS ELECTRICAS Hoy vamos a estudiar las generalidades del transformador monofásico, un equipo fundamental en los sistemas eléctricos. El transformador monofásico es una máquina eléctrica estática que permite modificar los niveles de tensión eléctrica, manteniendo la misma frecuencia. Su función principal es elevar o reducir el voltaje según las necesidades del sistema, facilitando la transmisión y el uso seguro de la energía eléctrica.

Cuando hablamos del concepto de transformador monofásico, nos referimos a un dispositivo que trabaja con corriente alterna y que está compuesto principalmente por dos arrollamientos o bobinas, colocadas sobre un núcleo magnético. Estas bobinas no están conectadas eléctricamente entre sí, pero sí están unidas magnéticamente a través del núcleo. Esto significa que la energía se transfiere de un circuito a otro mediante un campo magnético. El principio de funcionamiento del transformador monofásico se basa en el fenómeno de la inducción electromagnética. Cuando una corriente alterna circula por el arrollamiento primario, se genera un campo magnético variable en el núcleo.

Este campo magnético induce una tensión en el arrollamiento secundario. De esta manera, la energía eléctrica pasa del primario al secundario sin que exista contacto eléctrico directo entre ambos. Este principio permite cambiar el nivel de tensión de forma segura y eficiente. El transformador monofásico está formado por varias partes importantes. Una de las principales es el núcleo magnético, que generalmente está construido con láminas de acero especial para facilitar el paso del flujo magnético y reducir pérdidas. Otra parte esencial son los arrollamientos, que son conductores enrollados alrededor del núcleo y que pueden ser de cobre o aluminio.

También encontramos el tanque o carcasa, que protege los componentes internos, y en algunos casos COLEGIO TECNICO AGUSTINIANO contiene aceite aislante que ayuda a la refrigeración y al aislamiento. Además, posee aisladores, bornes de conexión y elementos de fijación. En cuanto a la simbología, en los esquemas eléctricos el transformador monofásico se representa mediante dos bobinas enfrentadas, que simbolizan el primario y el secundario, con líneas que indican el núcleo magnético. Esta representación permite identificar fácilmente el equipo dentro de un plano eléctrico. La simbología es importante porque facilita la interpretación de diagramas y conexiones.

La potencia en un transformador monofásico es una característica fundamental. La potencia indica la capacidad que tiene el transformador para suministrar energía eléctrica sin sobrecalentarse ni dañarse. Esta potencia se expresa generalmente como potencia aparente y determina el tamaño y la capacidad del equipo. Un transformador debe trabajar dentro de los límites de potencia establecidos por el fabricante para garantizar un funcionamiento seguro y prolongar su vida útil. La sección magnética del núcleo es otro aspecto importante. Esta sección está relacionada con el tamaño físico del núcleo y con la cantidad de flujo magnético que puede circular por él.

Un núcleo con mayor sección magnética puede manejar mayor flujo sin saturarse. La correcta selección de la sección magnética es esencial para asegurar un funcionamiento eficiente y evitar pérdidas excesivas. La relación de transformación es una característica que indica la proporción entre la tensión del arrollamiento primario y la tensión del arrollamiento secundario. Esta relación determina si el transformador eleva o reduce el voltaje. Si el secundario tiene mayor tensión que el primario, el transformador es elevador. Si el secundario tiene menor tensión, el transformador es reductor. Esta relación es fija y depende del número de espiras que tenga cada arrollamiento.

La placa de datos es un elemento muy importante en el transformador monofásico. En ella se encuentran especificaciones técnicas esenciales como la potencia nominal, las tensiones de operación, la corriente nominal, la frecuencia de trabajo, el tipo de refrigeración, el peso y el fabricante. La placa permite conocer los límites de operación del equipo y es indispensable antes de instalar o poner en servicio el transformador. Además de la placa, existe la hoja de datos o ficha técnica, que proporciona información más detallada sobre el diseño, materiales, condiciones de operación y características adicionales.

Esta COLEGIO TECNICO AGUSTINIANO hoja es utilizada principalmente por técnicos e ingenieros para verificar compatibilidades y condiciones específicas de instalación. En cuanto a la designación de los bornes de los arrollamientos de baja y mediana tensión, existe una identificación normalizada para facilitar la correcta conexión. Los bornes del lado de alta o mediana tensión suelen identificarse con letras mayúsculas, mientras que los bornes del lado de baja tensión se identifican con letras minúsculas o combinaciones específicas según la norma utilizada.

Esta designación permite evitar errores en las conexiones y garantiza que el transformador funcione correctamente dentro del sistema eléctrico. Las pruebas de funcionamiento son procedimientos que se realizan para verificar que el transformador opera adecuadamente antes y durante su servicio. Estas pruebas permiten comprobar el estado del aislamiento, el correcto funcionamiento de los arrollamientos y la eficiencia del equipo. Entre las pruebas más comunes se encuentran las pruebas en vacío, las pruebas con carga y las pruebas de aislamiento. Estas evaluaciones ayudan a detectar posibles fallas y aseguran que el transformador cumpla con las condiciones de seguridad y rendimiento.

El transformador monofásico es un elemento clave en la distribución de energía eléctrica. Sin él, sería muy difícil transportar electricidad a largas distancias y utilizarla de manera segura en hogares, comercios e industrias. Su diseño sencillo, basado en principios físicos fundamentales, lo convierte en una máquina confiable y eficiente. Comprender las generalidades del transformador monofásico permite interpretar su funcionamiento, identificar sus partes, entender su capacidad de potencia y reconocer la importancia de sus especificaciones técnicas. También ayuda a realizar conexiones correctas y a aplicar pruebas que garanticen su buen estado.

En resumen, el transformador monofásico es una máquina eléctrica que transforma niveles de tensión mediante inducción electromagnética. Está compuesto por núcleo y arrollamientos, posee una potencia nominal definida, una sección magnética adecuada, una relación de transformación específica y una identificación clara en sus bornes. Su placa y hoja de datos proporcionan información técnica esencial, y sus pruebas de funcionamiento aseguran que opere de manera segura y eficiente dentro del sistema eléctrico. COLEGIO TECNICO AGUSTINIANO
