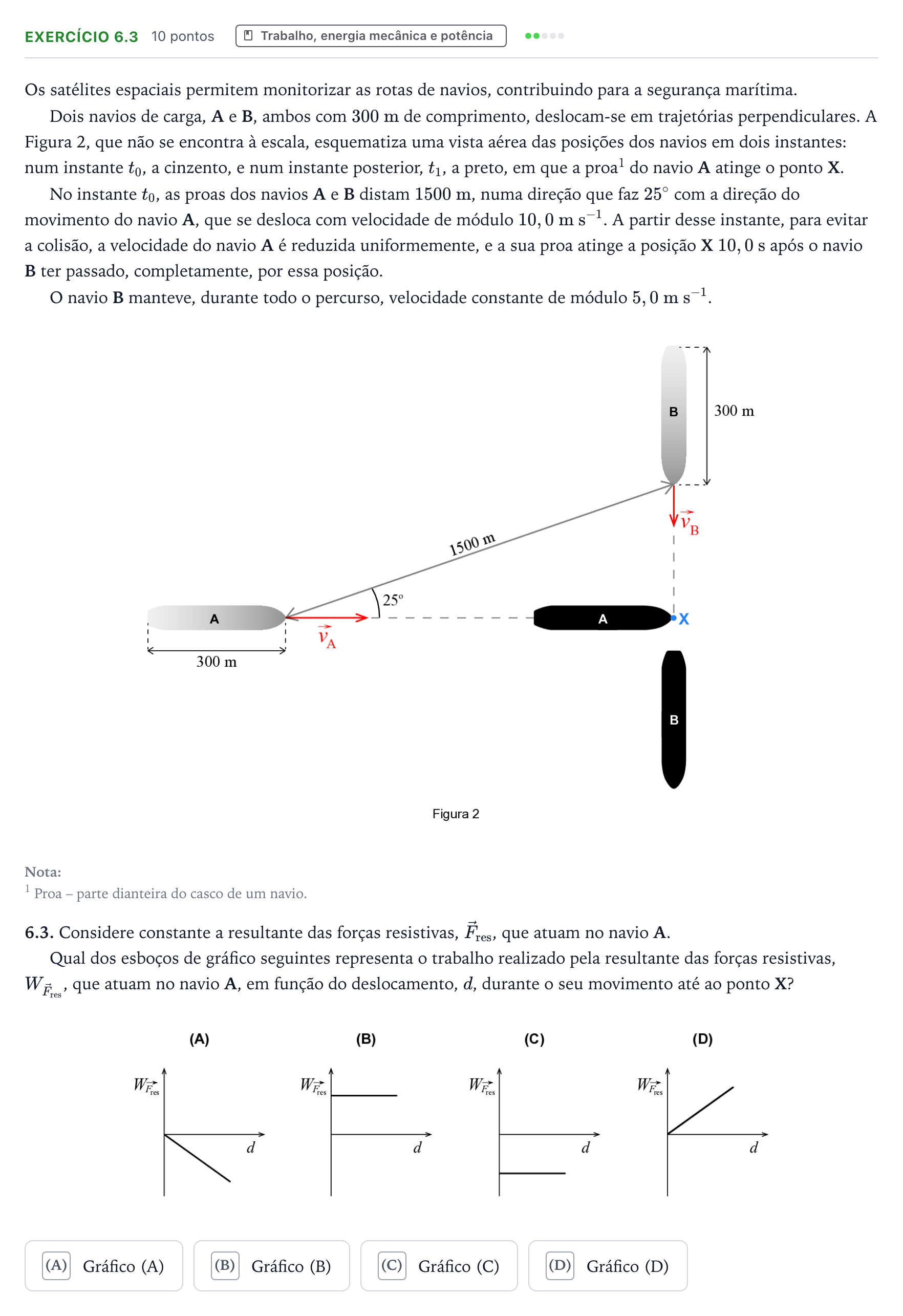

Exercício 6.3 · Exame Nacional Física e Química A 2.ª fase 2026

Os satélites espaciais permitem monitorizar as rotas de navios, contribuindo para a segurança marítima.

Dois navios de carga, A e B, ambos com $300\text{ m}$ de comprimento, deslocam-se em trajetórias perpendiculares. A Figura 2, que não se encontra à escala, esquematiza uma vista aérea das posições dos navios em dois instantes: num instante $t_0$, a cinzento, e num instante posterior, $t_1$, a preto, em que a proa 1 do navio A atinge o ponto X.

No instante $t_0$, as proas dos navios A e B distam $1500\text{ m}$, numa direção que faz $25^\circ$ com a direção do movimento do navio A, que se desloca com velocidade de módulo $10,0\text{ m}\text{ s}^{-1}$. A partir desse instante, para evitar a colisão, a velocidade do navio A é reduzida uniformemente, e a sua proa atinge a posição X $10,0\text{ s}$ após o navio B ter passado, completamente, por essa posição.

O navio B manteve, durante todo o percurso, velocidade constante de módulo $5,0\text{ m}\text{ s}^{-1}$.

Nota:

1 Proa – parte dianteira do casco de um navio.

6.3. Considere constante a resultante das forças resistivas, $\vec{F}_{\text{res}}$, que atuam no navio A.

Qual dos esboços de gráfico seguintes representa o trabalho realizado pela resultante das forças resistivas, $W_{\vec{F}_{\text{res}}}$, que atuam no navio A, em função do deslocamento, $d$, durante o seu movimento até ao ponto X ?

()

Gráfico ()
