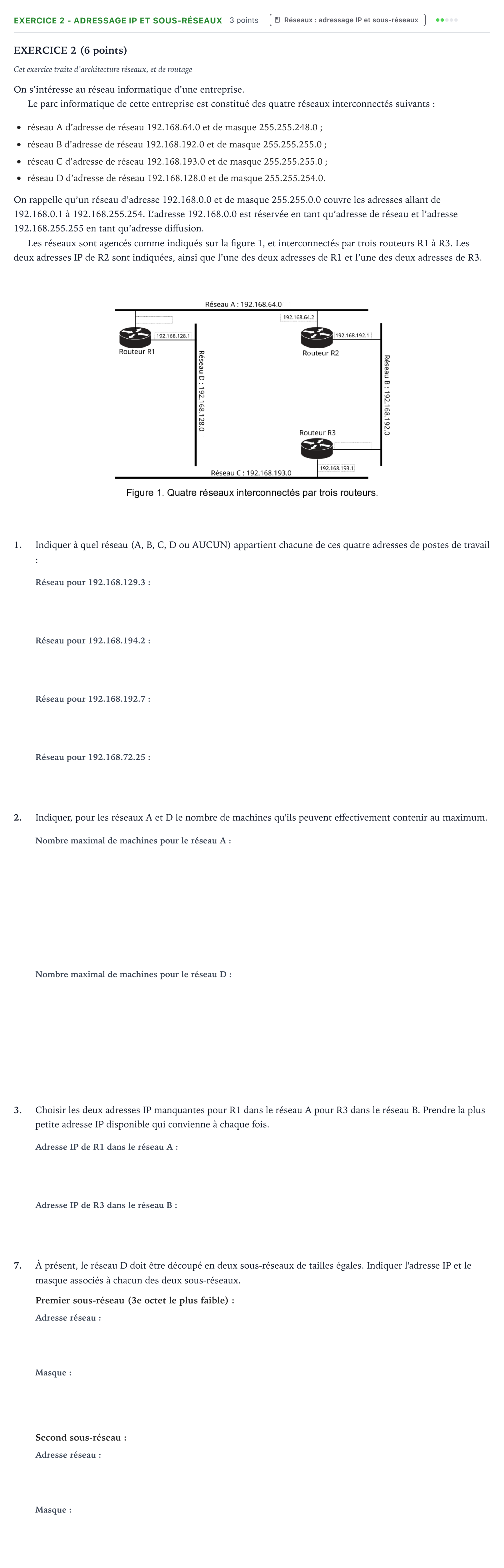

Exercice 2 - Adressage IP et sous-réseaux · Bac Numérique et Sciences Informatiques Suède 2024 (jour 2)

EXERCICE 2 (6 points)

Cet exercice traite d’architecture réseaux, et de routage

On s’intéresse au réseau informatique d’une entreprise.

Le parc informatique de cette entreprise est constitué des quatre réseaux interconnectés suivants:

réseau A d’adresse de réseau 192.168.64.0 et de masque 255.255.248.0;

réseau B d’adresse de réseau 192.168.192.0 et de masque 255.255.255.0;

réseau C d’adresse de réseau 192.168.193.0 et de masque 255.255.255.0;

réseau D d’adresse de réseau 192.168.128.0 et de masque 255.255.254.0.

On rappelle qu’un réseau d’adresse 192.168.0.0 et de masque 255.255.0.0 couvre les adresses allant de 192.168.0.1 à 192.168.255.254. L’adresse 192.168.0.0 est réservée en tant qu’adresse de réseau et l’adresse 192.168.255.255 en tant qu’adresse diffusion.

Les réseaux sont agencés comme indiqués sur la figure 1, et interconnectés par trois routeurs R1 à R3. Les deux adresses IP de R2 sont indiquées, ainsi que l’une des deux adresses de R1 et l’une des deux adresses de R3.

1.

Indiquer à quel réseau (A, B, C, D ou AUCUN) appartient chacune de ces quatre adresses de postes de travail:

2.

Indiquer, pour les réseaux A et D le nombre de machines qu'ils peuvent effectivement contenir au maximum.

3.

Choisir les deux adresses IP manquantes pour R1 dans le réseau A pour R3 dans le réseau B. Prendre la plus petite adresse IP disponible qui convienne à chaque fois.

7.

À présent, le réseau D doit être découpé en deux sous-réseaux de tailles égales. Indiquer l'adresse IP et le masque associés à chacun des deux sous-réseaux.

Premier sous-réseau (3e octet le plus faible):

Second sous-réseau:
