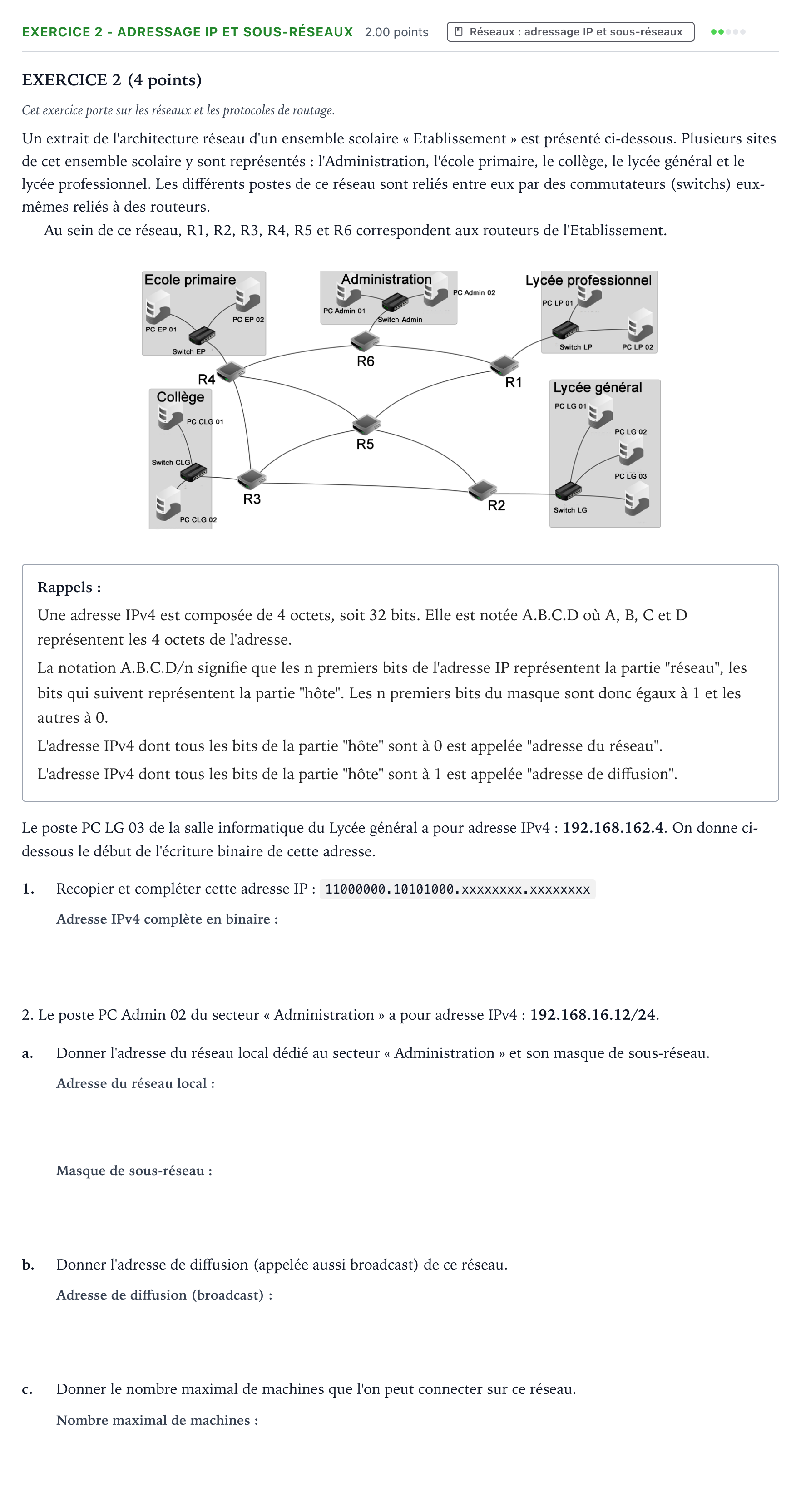

Exercice 2 - Adressage IP et sous-réseaux · Bac Numérique et Sciences Informatiques La Réunion 2023 (jour 2)

EXERCICE 2 (4 points)

Cet exercice porte sur les réseaux et les protocoles de routage.

Un extrait de l'architecture réseau d'un ensemble scolaire « Etablissement » est présenté ci-dessous. Plusieurs sites de cet ensemble scolaire y sont représentés: l'Administration, l'école primaire, le collège, le lycée général et le lycée professionnel. Les différents postes de ce réseau sont reliés entre eux par des commutateurs (switchs) eux-mêmes reliés à des routeurs.

Au sein de ce réseau, R1, R2, R3, R4, R5 et R6 correspondent aux routeurs de l'Etablissement.

Rappels:

Une adresse IPv4 est composée de 4 octets, soit 32 bits. Elle est notée A.B.C.D où A, B, C et D représentent les 4 octets de l'adresse.

La notation A.B.C.D/n signifie que les n premiers bits de l'adresse IP représentent la partie "réseau", les bits qui suivent représentent la partie "hôte". Les n premiers bits du masque sont donc égaux à 1 et les autres à 0.

L'adresse IPv4 dont tous les bits de la partie "hôte" sont à 0 est appelée "adresse du réseau".

L'adresse IPv4 dont tous les bits de la partie "hôte" sont à 1 est appelée "adresse de diffusion".

Le poste PC LG 03 de la salle informatique du Lycée général a pour adresse IPv4: 192.168.162.4. On donne ci-dessous le début de l'écriture binaire de cette adresse.

1.

Recopier et compléter cette adresse IP: 11000000.10101000.xxxxxxxx.xxxxxxxx

2. Le poste PC Admin 02 du secteur « Administration » a pour adresse IPv4: 192.168.16.12/24.

a.

Donner l'adresse du réseau local dédié au secteur « Administration » et son masque de sous-réseau.

b.

Donner l'adresse de diffusion (appelée aussi broadcast) de ce réseau.

c.

Donner le nombre maximal de machines que l'on peut connecter sur ce réseau.
