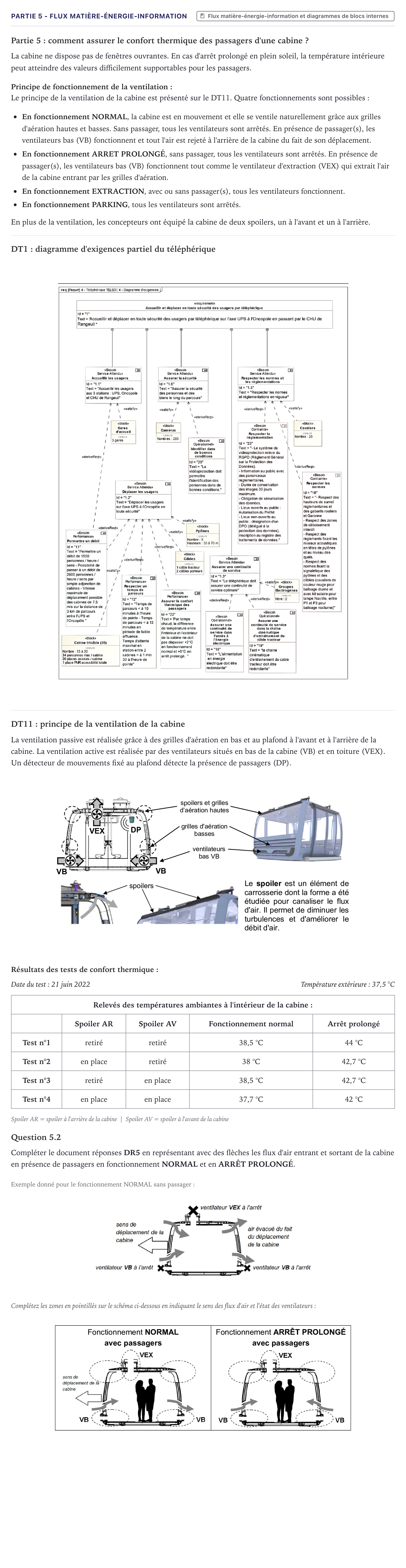

Partie 5 - Flux matière-énergie-information · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2024

Partie 5: comment assurer le confort thermique des passagers d'une cabine ?

La cabine ne dispose pas de fenêtres ouvrantes. En cas d'arrêt prolongé en plein soleil, la température intérieure peut atteindre des valeurs difficilement supportables pour les passagers.

Principe de fonctionnement de la ventilation:

Le principe de la ventilation de la cabine est présenté sur le DT11. Quatre fonctionnements sont possibles:

En fonctionnement NORMAL, la cabine est en mouvement et elle se ventile naturellement grâce aux grilles d'aération hautes et basses. Sans passager, tous les ventilateurs sont arrêtés. En présence de passager(s), les ventilateurs bas (VB) fonctionnent et tout l'air est rejeté à l'arrière de la cabine du fait de son déplacement.

En fonctionnement ARRET PROLONGÉ, sans passager, tous les ventilateurs sont arrêtés. En présence de passager(s), les ventilateurs bas (VB) fonctionnent tout comme le ventilateur d'extraction (VEX) qui extrait l'air de la cabine entrant par les grilles d'aération.

En fonctionnement EXTRACTION, avec ou sans passager(s), tous les ventilateurs fonctionnent.

En fonctionnement PARKING, tous les ventilateurs sont arrêtés.

En plus de la ventilation, les concepteurs ont équipé la cabine de deux spoilers, un à l'avant et un à l'arrière.

DT1: diagramme d'exigences partiel du téléphérique

DT11: principe de la ventilation de la cabine

La ventilation passive est réalisée grâce à des grilles d'aération en bas et au plafond à l'avant et à l'arrière de la cabine. La ventilation active est réalisée par des ventilateurs situés en bas de la cabine (VB) et en toiture (VEX). Un détecteur de mouvements fixé au plafond détecte la présence de passagers (DP).

Résultats des tests de confort thermique:

Date du test: 21 juin 2022 Température extérieure: 37,5 °C

Relevés des températures ambiantes à l'intérieur de la cabine:

· Spoiler AR · Spoiler AV · Fonctionnement normal · Arrêt prolongé

Test n°1 · retiré · retiré · 38,5 °C · 44 °C

Test n°2 · en place · retiré · 38 °C · 42,7 °C

Test n°3 · retiré · en place · 38,5 °C · 42,7 °C

Test n°4 · en place · en place · 37,7 °C · 42 °C

Spoiler AR = spoiler à l'arrière de la cabine | Spoiler AV = spoiler à l'avant de la cabine

Question 5.2

Compléter le document réponses DR5 en représentant avec des flèches les flux d'air entrant et sortant de la cabine en présence de passagers en fonctionnement NORMAL et en ARRÊT PROLONGÉ.

Exemple donné pour le fonctionnement NORMAL sans passager:

Complétez les zones en pointillés sur le schéma ci-dessous en indiquant le sens des flux d'air et l'état des ventilateurs:
