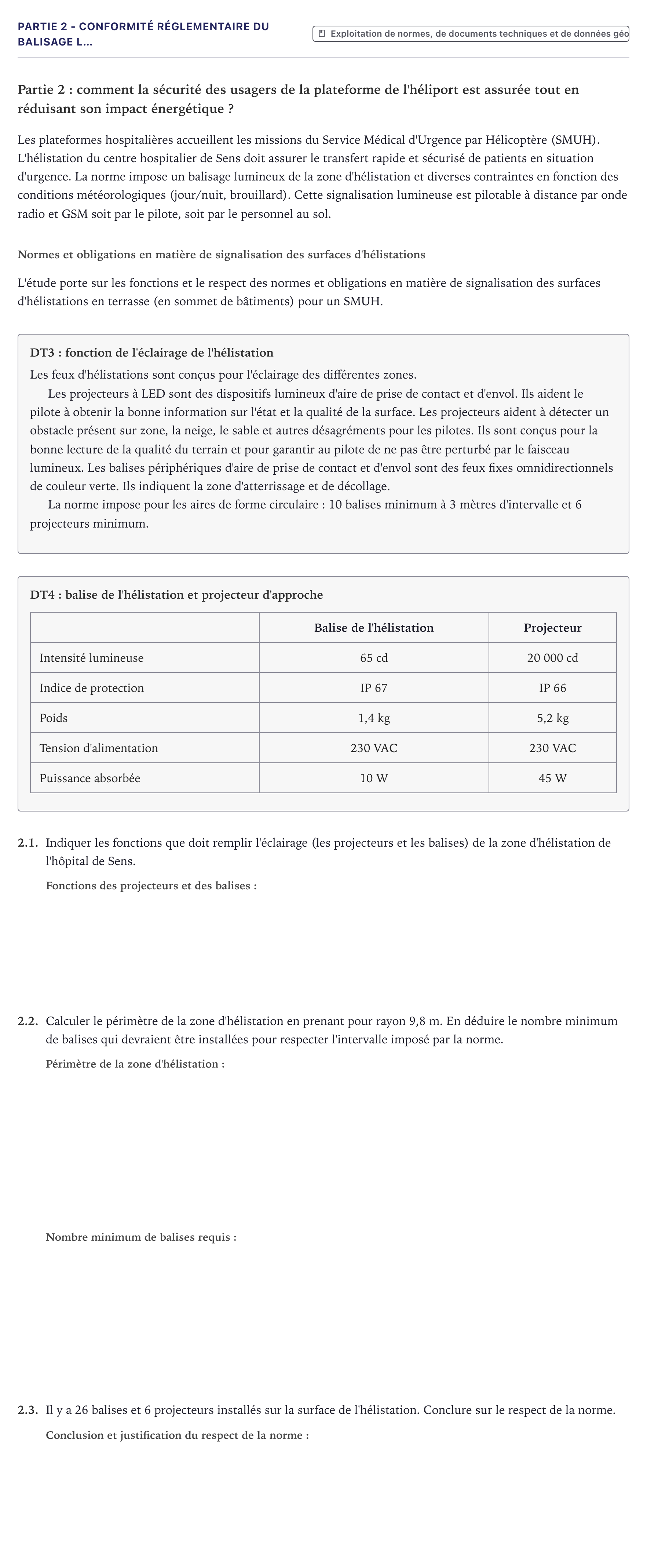

Partie 2: comment la sécurité des usagers de la plateforme de l'héliport est assurée tout en réduisant son impact énergétique ?

Les plateformes hospitalières accueillent les missions du Service Médical d'Urgence par Hélicoptère (SMUH). L'hélistation du centre hospitalier de Sens doit assurer le transfert rapide et sécurisé de patients en situation d'urgence. La norme impose un balisage lumineux de la zone d'hélistation et diverses contraintes en fonction des conditions météorologiques (jour/nuit, brouillard). Cette signalisation lumineuse est pilotable à distance par onde radio et GSM soit par le pilote, soit par le personnel au sol.

Normes et obligations en matière de signalisation des surfaces d'hélistations

L'étude porte sur les fonctions et le respect des normes et obligations en matière de signalisation des surfaces d'hélistations en terrasse (en sommet de bâtiments) pour un SMUH.

DT3: fonction de l'éclairage de l'hélistation

Les feux d'hélistations sont conçus pour l'éclairage des différentes zones.

Les projecteurs à LED sont des dispositifs lumineux d'aire de prise de contact et d'envol. Ils aident le pilote à obtenir la bonne information sur l'état et la qualité de la surface. Les projecteurs aident à détecter un obstacle présent sur zone, la neige, le sable et autres désagréments pour les pilotes. Ils sont conçus pour la bonne lecture de la qualité du terrain et pour garantir au pilote de ne pas être perturbé par le faisceau lumineux. Les balises périphériques d'aire de prise de contact et d'envol sont des feux fixes omnidirectionnels de couleur verte. Ils indiquent la zone d'atterrissage et de décollage.

La norme impose pour les aires de forme circulaire: 10 balises minimum à 3 mètres d'intervalle et 6 projecteurs minimum.

DT4: balise de l'hélistation et projecteur d'approche

· Balise de l'hélistation · Projecteur

Intensité lumineuse · 65 cd · 20 000 cd

Indice de protection · IP 67 · IP 66

Poids · 1,4 kg · 5,2 kg

Tension d'alimentation · 230 VAC · 230 VAC

Puissance absorbée · 10 W · 45 W

2.1.

Indiquer les fonctions que doit remplir l'éclairage (les projecteurs et les balises) de la zone d'hélistation de l'hôpital de Sens.

2.2.

Calculer le périmètre de la zone d'hélistation en prenant pour rayon 9,8 m. En déduire le nombre minimum de balises qui devraient être installées pour respecter l'intervalle imposé par la norme.

2.3.

Il y a 26 balises et 6 projecteurs installés sur la surface de l'hélistation. Conclure sur le respect de la norme.
