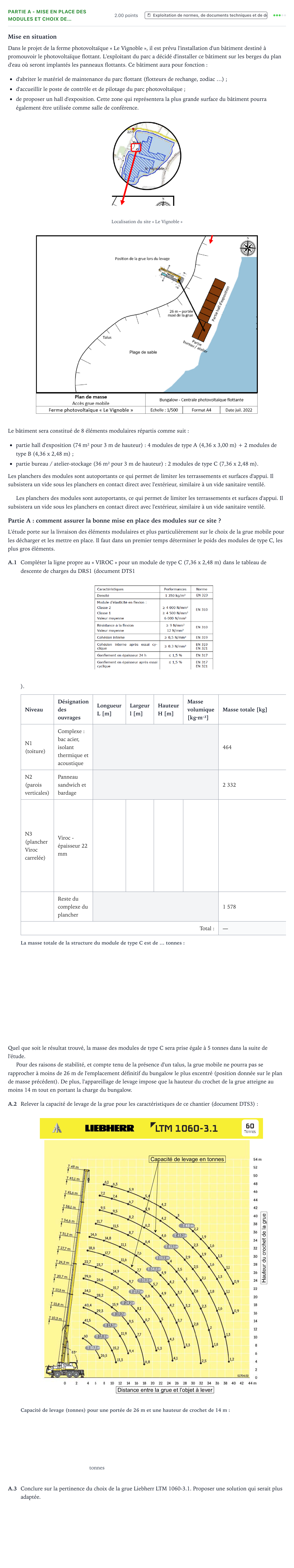

Partie A - Mise en place des modules et choix de… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - AC 2024

Mise en situation

Dans le projet de la ferme photovoltaïque « Le Vignoble », il est prévu l'installation d'un bâtiment destiné à promouvoir le photovoltaïque flottant. L'exploitant du parc a décidé d'installer ce bâtiment sur les berges du plan d'eau où seront implantés les panneaux flottants. Ce bâtiment aura pour fonction:

d'abriter le matériel de maintenance du parc flottant (flotteurs de rechange, zodiac …);

d'accueillir le poste de contrôle et de pilotage du parc photovoltaïque;

de proposer un hall d'exposition. Cette zone qui représentera la plus grande surface du bâtiment pourra également être utilisée comme salle de conférence.

Localisation du site « Le Vignoble »

Le bâtiment sera constitué de 8 éléments modulaires répartis comme suit:

partie hall d'exposition (74 m² pour 3 m de hauteur): 4 modules de type A (4,36 x 3,00 m) + 2 modules de type B (4,36 x 2,48 m);

partie bureau / atelier-stockage (36 m² pour 3 m de hauteur): 2 modules de type C (7,36 x 2,48 m).

Les planchers des modules sont autoportants ce qui permet de limiter les terrassements et surfaces d'appui. Il subsistera un vide sous les planchers en contact direct avec l'extérieur, similaire à un vide sanitaire ventilé.

Les planchers des modules sont autoportants, ce qui permet de limiter les terrassements et surfaces d'appui. Il subsistera un vide sous les planchers en contact direct avec l'extérieur, similaire à un vide sanitaire ventilé.

Partie A: comment assurer la bonne mise en place des modules sur ce site ?

L'étude porte sur la livraison des éléments modulaires et plus particulièrement sur le choix de la grue mobile pour les décharger et les mettre en place. Il faut dans un premier temps déterminer le poids des modules de type C, les plus gros éléments.

A.1

Compléter la ligne propre au « VIROC » pour un module de type C (7,36 x 2,48 m) dans le tableau de descente de charges du DRS1 (document DTS1).

Niveau · Désignation des ouvrages · Longueur L [m] · Largeur l [m] · Hauteur H [m] · Masse volumique [kg·m⁻³] · Masse totale [kg]

N1 (toiture) · Complexe: bac acier, isolant thermique et acoustique · · 464

N2 (parois verticales) · Panneau sandwich et bardage · · 2 332

N3 (plancher Viroc carrelée) · Viroc - épaisseur 22 mm

· Reste du complexe du plancher · · 1 578

Total: · —

Quel que soit le résultat trouvé, la masse des modules de type C sera prise égale à 5 tonnes dans la suite de l'étude.

Pour des raisons de stabilité, et compte tenu de la présence d'un talus, la grue mobile ne pourra pas se rapprocher à moins de 26 m de l'emplacement définitif du bungalow le plus excentré (position donnée sur le plan de masse précédent). De plus, l'appareillage de levage impose que la hauteur du crochet de la grue atteigne au moins 14 m tout en portant la charge du bungalow.

A.2

Relever la capacité de levage de la grue pour les caractéristiques de ce chantier (document DTS3):

tonnes

A.3

Conclure sur la pertinence du choix de la grue Liebherr LTM 1060-3.1. Proposer une solution qui serait plus adaptée.
