Partie 5 - Confort thermique et ventilation · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2024
Thème : Exploitation de normes, de documents techniques et de données géométriques · Tiré du sujet Métropole France - Innovation Technologique et Eco-conception (ITEC) (2024)

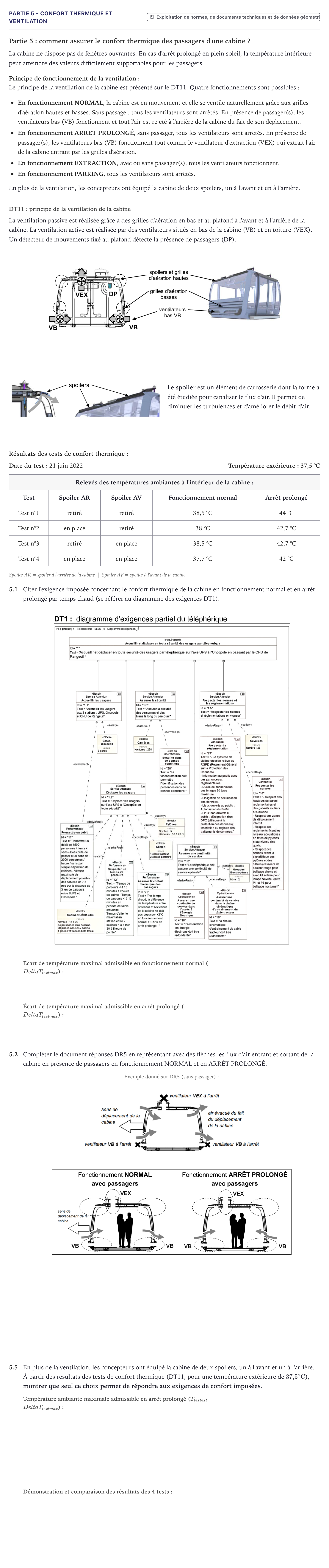

Énoncé
Partie 5: comment assurer le confort thermique des passagers d'une cabine ?
La cabine ne dispose pas de fenêtres ouvrantes. En cas d'arrêt prolongé en plein soleil, la température intérieure peut atteindre des valeurs difficilement supportables pour les passagers.
Principe de fonctionnement de la ventilation:
Le principe de la ventilation de la cabine est présenté sur le DT11. Quatre fonctionnements sont possibles:
En fonctionnement NORMAL, la cabine est en mouvement et elle se ventile naturellement grâce aux grilles d'aération hautes et basses. Sans passager, tous les ventilateurs sont arrêtés. En présence de passager(s), les ventilateurs bas (VB) fonctionnent et tout l'air est rejeté à l'arrière de la cabine du fait de son déplacement.
En fonctionnement ARRET PROLONGÉ, sans passager, tous les ventilateurs sont arrêtés. En présence de passager(s), les ventilateurs bas (VB) fonctionnent tout comme le ventilateur d'extraction (VEX) qui extrait l'air de la cabine entrant par les grilles d'aération.
En fonctionnement EXTRACTION, avec ou sans passager(s), tous les ventilateurs fonctionnent.
En fonctionnement PARKING, tous les ventilateurs sont arrêtés.
En plus de la ventilation, les concepteurs ont équipé la cabine de deux spoilers, un à l'avant et un à l'arrière.
DT11: principe de la ventilation de la cabine
La ventilation passive est réalisée grâce à des grilles d'aération en bas et au plafond à l'avant et à l'arrière de la cabine. La ventilation active est réalisée par des ventilateurs situés en bas de la cabine (VB) et en toiture (VEX). Un détecteur de mouvements fixé au plafond détecte la présence de passagers (DP).
Le spoiler est un élément de carrosserie dont la forme a été étudiée pour canaliser le flux d'air. Il permet de diminuer les turbulences et d'améliorer le débit d'air.
Résultats des tests de confort thermique:
Date du test: 21 juin 2022
Température extérieure: 37,5 °C
Relevés des températures ambiantes à l'intérieur de la cabine:
Test
Spoiler AR
Spoiler AV
Fonctionnement normal
Arrêt prolongé
Test n°1
retiré
retiré
38,5 °C
44 °C
Test n°2
en place
retiré
38 °C
42,7 °C
Test n°3
retiré
en place
38,5 °C
42,7 °C
Test n°4
en place
en place
37,7 °C
42 °C
Spoiler AR = spoiler à l'arrière de la cabine | Spoiler AV = spoiler à l'avant de la cabine
5.1
Citer l'exigence imposée concernant le confort thermique de la cabine en fonctionnement normal et en arrêt prolongé par temps chaud (se référer au diagramme des exigences DT1).
5.2
Compléter le document réponses DR5 en représentant avec des flèches les flux d'air entrant et sortant de la cabine en présence de passagers en fonctionnement NORMAL et en ARRÊT PROLONGÉ.
Exemple donné sur DR5 (sans passager):
5.5
En plus de la ventilation, les concepteurs ont équipé la cabine de deux spoilers, un à l'avant et un à l'arrière.
À partir des résultats des tests de confort thermique (DT11, pour une température extérieure de ), montrer que seul ce choix permet de répondre aux exigences de confort imposées.

Corrigé
Corrigé proposé par AprenAI (non officiel)
Question 5.1 : Écart de température maximal admissible en fonctionnement normal
Réponse : °C / °C
Question 5.1 : Écart de température maximal admissible en arrêt prolongé
Réponse : °C / °C
Question 5.2 : Compléter le DR5 en représentant avec des flèches les flux d'air entrant et sortant de la cabine en présence de passagers en fonctionnement NORMAL et en ARRÊT PROLONGÉ.
Réponse : Fonctionnement NORMAL avec passagers : - Les ventilateurs bas (VB) fonctionnent et introduisent de l'air à l'avant de la cabine. - L'air entre également par les grilles d'aération hautes avant. - Tout l'air est rejeté à l'arrière de la cabine du fait de son déplacement : flèches sortantes à l'arrière au niveau des grilles et ventilateurs bas. - Le ventilateur d'extraction en toiture (VEX) est à l'arrêt. Fonctionnement ARRÊT PROLONGÉ avec passagers : - La cabine étant immobile, le ventilateur d'extraction en toiture (VEX) est activé : flèche verticale vers le haut indiquant l'extraction de l'air chaud par le toit. - Les ventilateurs bas (VB) fonctionnent et pulsent de l'air dans la cabine (flèches vers l'intérieur). - De l'air entre également par les grilles d'aération.
Les réponses des 2 questions restantes et l’explication pas à pas sont réservées aux membres Premium. Premium
Résous-le ici : correction automatique, indices et corrigé détaillé.
