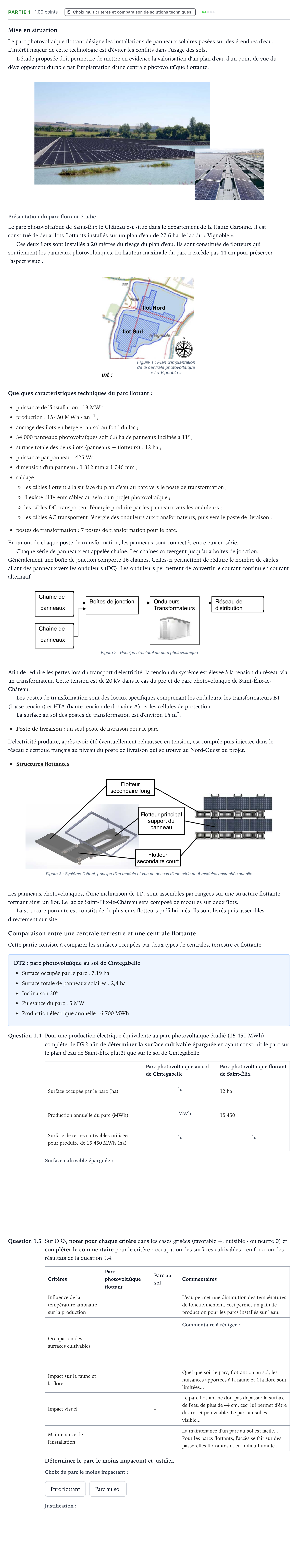

Partie 1 - Choix multicritères · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - ITEC 2024

Mise en situation

Le parc photovoltaïque flottant désigne les installations de panneaux solaires posées sur des étendues d'eau. L'intérêt majeur de cette technologie est d'éviter les conflits dans l'usage des sols.

L'étude proposée doit permettre de mettre en évidence la valorisation d'un plan d'eau d'un point de vue du développement durable par l'implantation d'une centrale photovoltaïque flottante.

Présentation du parc flottant étudié

Le parc photovoltaïque de Saint-Élix le Château est situé dans le département de la Haute Garonne. Il est constitué de deux îlots flottants installés sur un plan d'eau de 27,6 ha, le lac du « Vignoble ».

Ces deux îlots sont installés à 20 mètres du rivage du plan d'eau. Ils sont constitués de flotteurs qui soutiennent les panneaux photovoltaïques. La hauteur maximale du parc n'excède pas 44 cm pour préserver l'aspect visuel.

Quelques caractéristiques techniques du parc flottant:

puissance de l'installation: 13 MWc;

production: $15\,450\text{ MWh}\cdot\text{an}^{-1}$;

ancrage des îlots en berge et au sol au fond du lac;

34 000 panneaux photovoltaïques soit 6,8 ha de panneaux inclinés à 11°;

surface totale des deux îlots (panneaux + flotteurs): 12 ha;

puissance par panneau: 425 Wc;

dimension d'un panneau: 1 812 mm x 1 046 mm;

câblage: les câbles flottent à la surface du plan d'eau du parc vers le poste de transformation;

il existe différents câbles au sein d'un projet photovoltaïque;

les câbles DC transportent l'énergie produite par les panneaux vers les onduleurs;

les câbles AC transportent l'énergie des onduleurs aux transformateurs, puis vers le poste de livraison;

postes de transformation: 7 postes de transformation pour le parc.

En amont de chaque poste de transformation, les panneaux sont connectés entre eux en série.

Chaque série de panneaux est appelée chaîne. Les chaînes convergent jusqu'aux boîtes de jonction. Généralement une boîte de jonction comporte 16 chaînes. Celles-ci permettent de réduire le nombre de câbles allant des panneaux vers les onduleurs (DC). Les onduleurs permettent de convertir le courant continu en courant alternatif.

Afin de réduire les pertes lors du transport d'électricité, la tension du système est élevée à la tension du réseau via un transformateur. Cette tension est de 20 kV dans le cas du projet de parc photovoltaïque de Saint-Élix-le-Château.

Les postes de transformation sont des locaux spécifiques comprenant les onduleurs, les transformateurs BT (basse tension) et HTA (haute tension de domaine A), et les cellules de protection.

La surface au sol des postes de transformation est d'environ $15\text{ m}^2$.

Poste de livraison: un seul poste de livraison pour le parc.

L'électricité produite, après avoir été éventuellement rehaussée en tension, est comptée puis injectée dans le réseau électrique français au niveau du poste de livraison qui se trouve au Nord-Ouest du projet.

Structures flottantes

Les panneaux photovoltaïques, d'une inclinaison de 11°, sont assemblés par rangées sur une structure flottante formant ainsi un îlot. Le lac de Saint-Élix-le-Château sera composé de modules sur deux îlots.

La structure portante est constituée de plusieurs flotteurs préfabriqués. Ils sont livrés puis assemblés directement sur site.

Comparaison entre une centrale terrestre et une centrale flottante

Cette partie consiste à comparer les surfaces occupées par deux types de centrales, terrestre et flottante.

DT2: parc photovoltaïque au sol de Cintegabelle

Surface occupée par le parc: 7,19 ha

Surface totale de panneaux solaires: 2,4 ha

Inclinaison 30°

Puissance du parc: 5 MW

Production électrique annuelle: 6 700 MWh

Question 1.4

Pour une production électrique équivalente au parc photovoltaïque étudié (15 450 MWh), compléter le DR2 afin de déterminer la surface cultivable épargnée en ayant construit le parc sur le plan d’eau de Saint-Élix plutôt que sur le sol de Cintegabelle.

Parc photovoltaïque au sol de Cintegabelle

Parc photovoltaïque flottant de Saint-Élix

Surface occupée par le parc (ha)

ha

12 ha

Production annuelle du parc (MWh)

MWh

15 450

Surface de terres cultivables utilisées pour produire de 15 450 MWh (ha)

ha

ha

Question 1.5

Sur DR3, noter pour chaque critère dans les cases grisées (favorable +, nuisible - ou neutre 0) et compléter le commentaire pour le critère « occupation des surfaces cultivables » en fonction des résultats de la question 1.4.

Critères

Parc photovoltaïque flottant

Parc au sol

Commentaires

Influence de la température ambiante sur la production

L'eau permet une diminution des températures de fonctionnement, ceci permet un gain de production pour les parcs installés sur l'eau.

Occupation des surfaces cultivables

Impact sur la faune et la flore

Quel que soit le parc, flottant ou au sol, les nuisances apportées à la faune et à la flore sont limitées...

Impact visuel

+

-

Le parc flottant ne doit pas dépasser la surface de l'eau de plus de 44 cm, ceci lui permet d'être discret et peu visible. Le parc au sol est visible...

Maintenance de l'installation

La maintenance d'un parc au sol est facile... Pour les parcs flottants, l'accès se fait sur des passerelles flottantes et en milieu humide...

Déterminer le parc le moins impactant et justifier.

Parc flottant

Parc au sol
