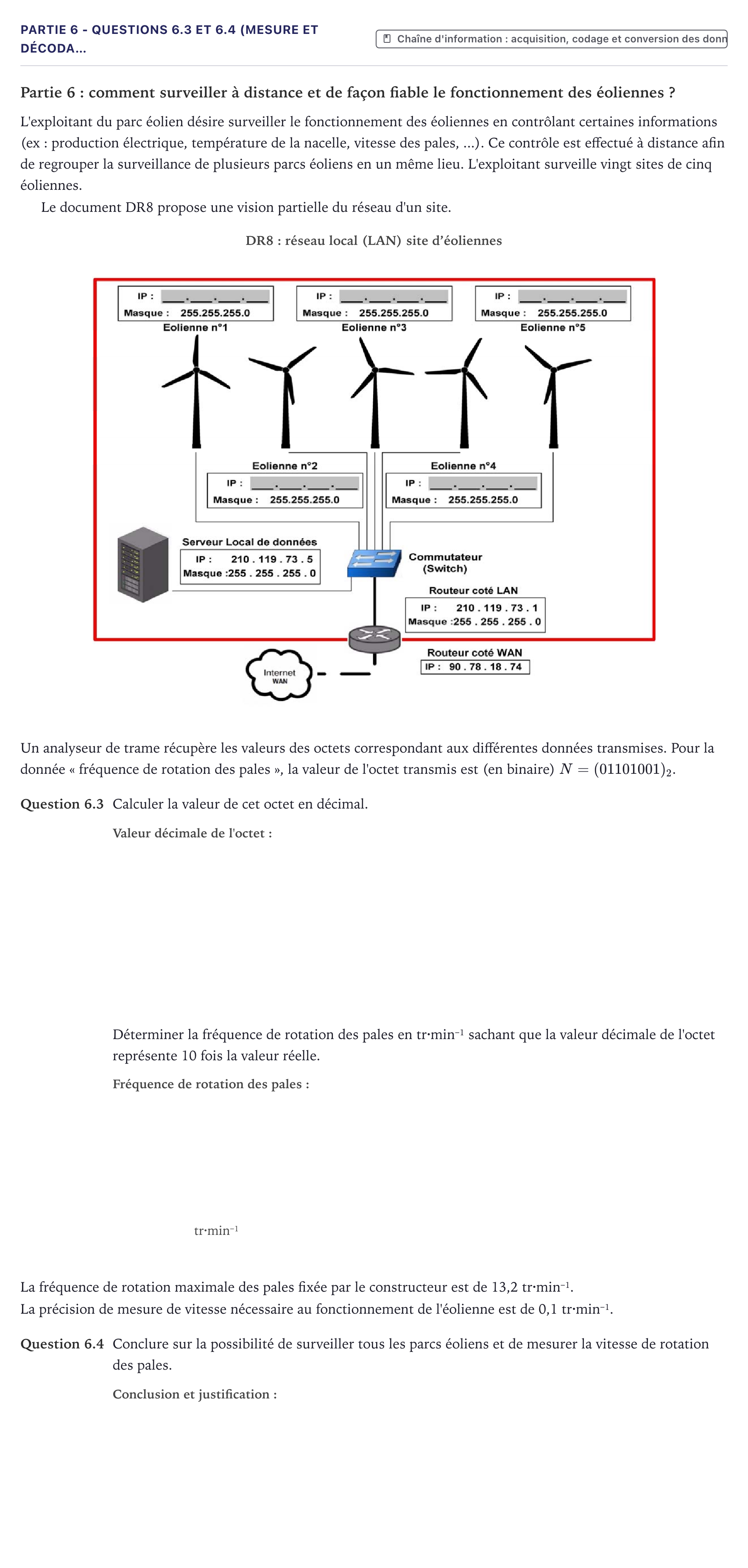

Partie 6: comment surveiller à distance et de façon fiable le fonctionnement des éoliennes ?

L'exploitant du parc éolien désire surveiller le fonctionnement des éoliennes en contrôlant certaines informations (ex: production électrique, température de la nacelle, vitesse des pales,...). Ce contrôle est effectué à distance afin de regrouper la surveillance de plusieurs parcs éoliens en un même lieu. L'exploitant surveille vingt sites de cinq éoliennes.

Le document DR8 propose une vision partielle du réseau d'un site.

DR8: réseau local (LAN) site d’éoliennes

Un analyseur de trame récupère les valeurs des octets correspondant aux différentes données transmises. Pour la donnée « fréquence de rotation des pales », la valeur de l'octet transmis est (en binaire) $N = (01101001)_2$.

Question 6.3

Calculer la valeur de cet octet en décimal.

Déterminer la fréquence de rotation des pales en tr·min⁻¹ sachant que la valeur décimale de l'octet représente 10 fois la valeur réelle.

tr·min⁻¹

La fréquence de rotation maximale des pales fixée par le constructeur est de 13,2 tr·min⁻¹.

La précision de mesure de vitesse nécessaire au fonctionnement de l'éolienne est de 0,1 tr·min⁻¹.

Question 6.4

Conclure sur la possibilité de surveiller tous les parcs éoliens et de mesurer la vitesse de rotation des pales.
