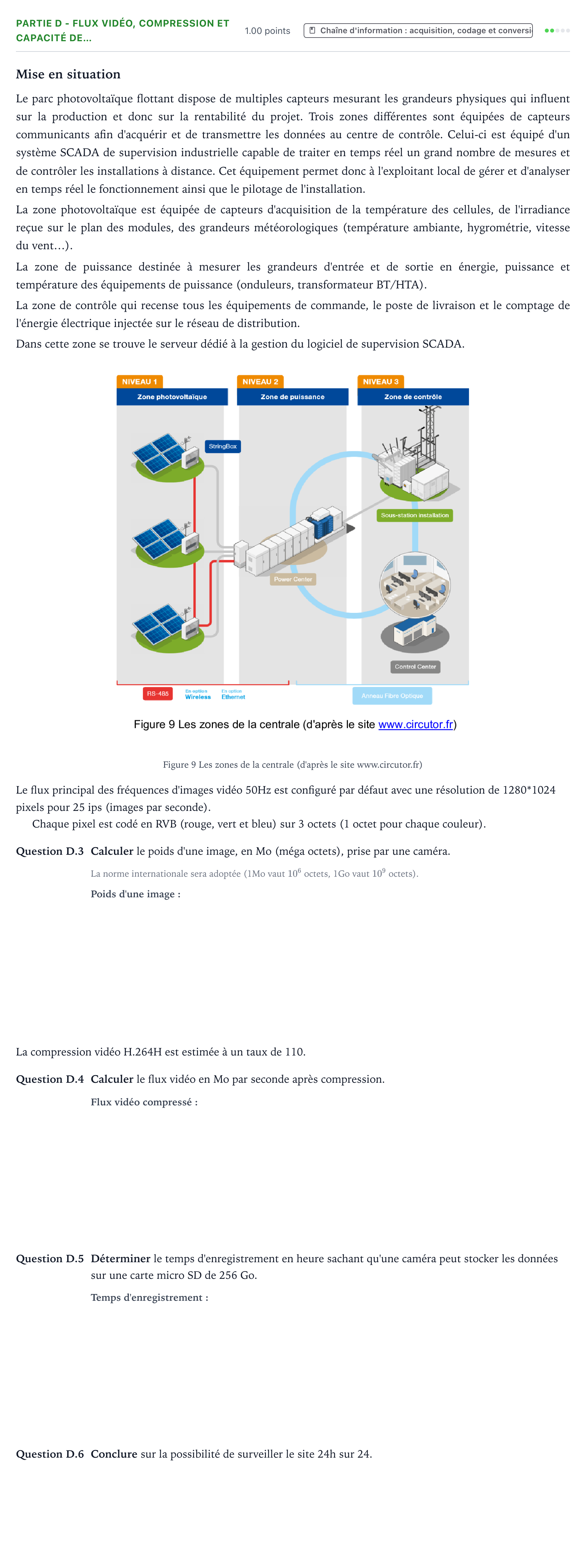

Partie D - Flux vidéo, compression et capacité de… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - SIN 2024

Mise en situation

Le parc photovoltaïque flottant dispose de multiples capteurs mesurant les grandeurs physiques qui influent sur la production et donc sur la rentabilité du projet. Trois zones différentes sont équipées de capteurs communicants afin d'acquérir et de transmettre les données au centre de contrôle. Celui-ci est équipé d'un système SCADA de supervision industrielle capable de traiter en temps réel un grand nombre de mesures et de contrôler les installations à distance. Cet équipement permet donc à l'exploitant local de gérer et d'analyser en temps réel le fonctionnement ainsi que le pilotage de l'installation.

La zone photovoltaïque est équipée de capteurs d'acquisition de la température des cellules, de l'irradiance reçue sur le plan des modules, des grandeurs météorologiques (température ambiante, hygrométrie, vitesse du vent…).

La zone de puissance destinée à mesurer les grandeurs d'entrée et de sortie en énergie, puissance et température des équipements de puissance (onduleurs, transformateur BT/HTA).

La zone de contrôle qui recense tous les équipements de commande, le poste de livraison et le comptage de l'énergie électrique injectée sur le réseau de distribution.

Dans cette zone se trouve le serveur dédié à la gestion du logiciel de supervision SCADA.

Figure 9 Les zones de la centrale (d'après le site www.circutor.fr)

Le flux principal des fréquences d'images vidéo 50Hz est configuré par défaut avec une résolution de 1280*1024 pixels pour 25 ips (images par seconde).

Chaque pixel est codé en RVB (rouge, vert et bleu) sur 3 octets (1 octet pour chaque couleur).

Question D.3

Calculer le poids d'une image, en Mo (méga octets), prise par une caméra.

La norme internationale sera adoptée (1Mo vaut $10^6$ octets, 1Go vaut $10^9$ octets).

La compression vidéo H.264H est estimée à un taux de 110.

Question D.4

Calculer le flux vidéo en Mo par seconde après compression.

Question D.5

Déterminer le temps d'enregistrement en heure sachant qu'une caméra peut stocker les données sur une carte micro SD de 256 Go.

Question D.6

Conclure sur la possibilité de surveiller le site 24h sur 24.
