Partie A - Chaîne d'entraînement et distribution… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2024
Thème : Chaîne de puissance : structure, fonctions et solutions techniques · Tiré du sujet Métropole France - Energies et Environnement (EE) (2024)

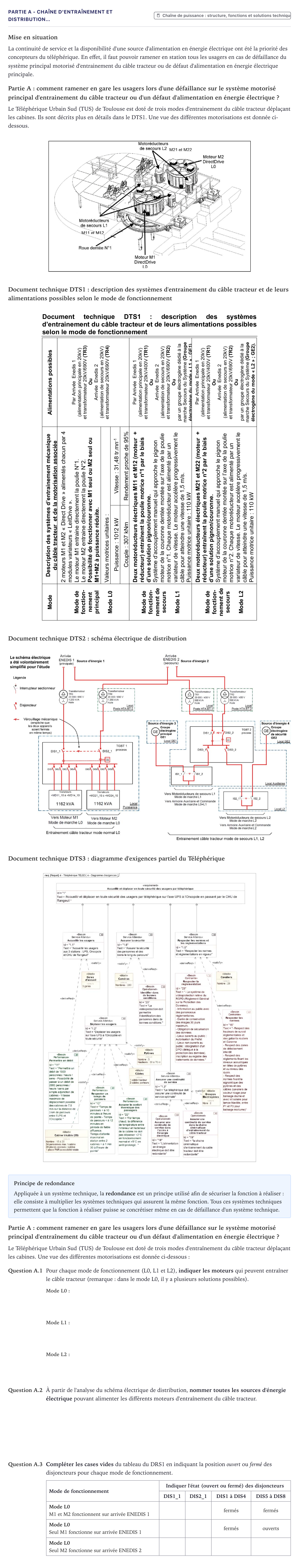

Énoncé
Mise en situation
La continuité de service et la disponibilité d'une source d'alimentation en énergie électrique ont été la priorité des concepteurs du téléphérique. En effet, il faut pouvoir ramener en station tous les usagers en cas de défaillance du système principal motorisé d'entrainement du câble tracteur ou de défaut d'alimentation en énergie électrique principale.
Partie A: comment ramener en gare les usagers lors d'une défaillance sur le système motorisé principal d'entrainement du câble tracteur ou d'un défaut d'alimentation en énergie électrique ?
Le Téléphérique Urbain Sud (TUS) de Toulouse est doté de trois modes d'entrainement du câble tracteur déplaçant les cabines. Ils sont décrits plus en détails dans le DTS1. Une vue des différentes motorisations est donnée ci-dessous.
Document technique DTS1: description des systèmes d'entrainement du câble tracteur et de leurs alimentations possibles selon le mode de fonctionnement
Document technique DTS2: schéma électrique de distribution
Document technique DTS3: diagramme d'exigences partiel du Téléphérique
Principe de redondance
Appliquée à un système technique, la redondance est un principe utilisé afin de sécuriser la fonction à réaliser: elle consiste à multiplier les systèmes techniques qui assurent la même fonction. Tous ces systèmes techniques permettent que la fonction à réaliser puisse se concrétiser même en cas de défaillance d'un système technique.
Partie A: comment ramener en gare les usagers lors d'une défaillance sur le système motorisé principal d'entraînement du câble tracteur ou d'un défaut d'alimentation en énergie électrique ?
Le Téléphérique Urbain Sud (TUS) de Toulouse est doté de trois modes d'entraînement du câble tracteur déplaçant les cabines. Une vue des différentes motorisations est donnée ci-dessous:
Question A.1
Pour chaque mode de fonctionnement (L0, L1 et L2), indiquer les moteurs qui peuvent entraîner le câble tracteur (remarque: dans le mode L0, il y a plusieurs solutions possibles).
Question A.2
À partir de l'analyse du schéma électrique de distribution, nommer toutes les sources d'énergie électrique pouvant alimenter les différents moteurs d'entraînement du câble tracteur.
Question A.3
Compléter les cases vides du tableau du DRS1 en indiquant la position ouvert ou fermé des disjoncteurs pour chaque mode de fonctionnement.
Mode de fonctionnement
Indiquer l'état (ouvert ou fermé) des disjoncteurs
DIS1_1
DIS2_1
DIS1 à DIS4
DIS5 à DIS8
Mode L0
M1 et M2 fonctionnent sur arrivée ENEDIS 1
fermés
fermés
Mode L0
Seul M1 fonctionne sur arrivée ENEDIS 1
fermés
ouverts
Mode L0
Seul M2 fonctionne sur arrivée ENEDIS 2

Corrigé
Corrigé proposé par AprenAI (non officiel)
Question A.1 : Indiquer les moteurs qui peuvent entraîner le câble tracteur en mode L0
Réponse : M1 et M2 (ou M1 seul, ou M2 seul)
Question A.1 : Indiquer les moteurs qui peuvent entraîner le câble tracteur en mode L1
Réponse : M11 et M12
Question A.1 : Indiquer les moteurs qui peuvent entraîner le câble tracteur en mode L2
Réponse : M21 et M22
Question A.2 : Nommer toutes les sources d'énergie électrique pouvant alimenter les différents moteurs d'entraînement du câble tracteur
Réponse : Arrivée ENEDIS 1 (principale), Arrivée ENEDIS 2 (secours), Groupe électrogène principal GE1 (source 3), Groupe électrogène de sécurité GE2 (source 4)
Question A.3 : DRS1 - Mode L0 (M1 et M2 sur ENEDIS 1) - État de DIS1_1
Réponse : fermé
Question A.3 : DRS1 - Mode L0 (M1 et M2 sur ENEDIS 1) - État de DIS2_1
Réponse : ouvert
Les réponses des 6 questions restantes et l’explication pas à pas sont réservées aux membres Premium. Premium
Résous-le ici : correction automatique, indices et corrigé détaillé.
