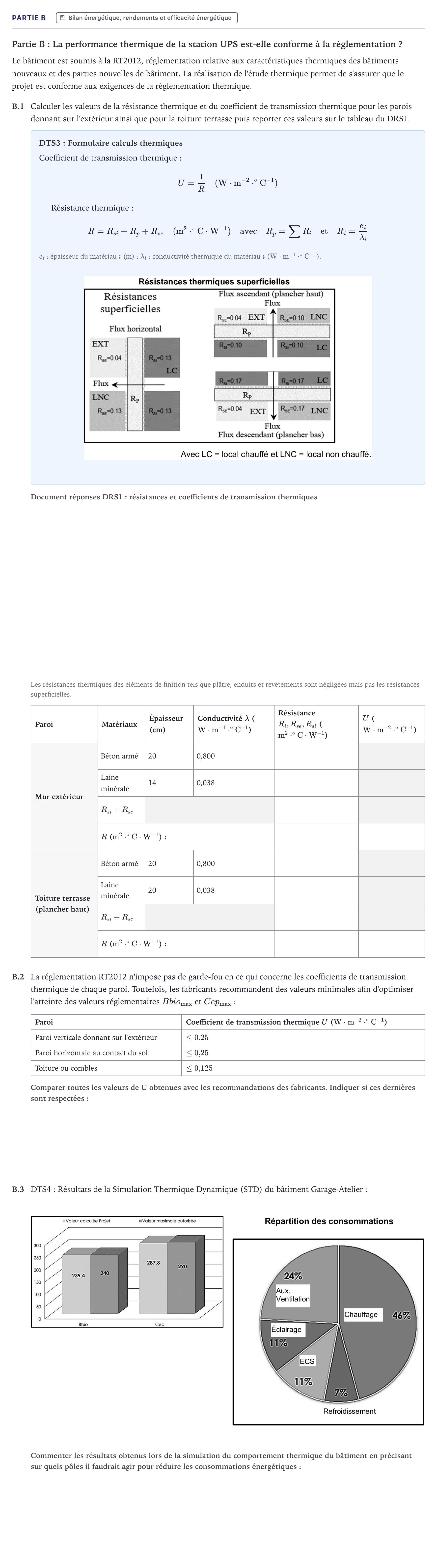

Partie B · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - AC 2024

Partie B: La performance thermique de la station UPS est-elle conforme à la réglementation ?

Le bâtiment est soumis à la RT2012, réglementation relative aux caractéristiques thermiques des bâtiments nouveaux et des parties nouvelles de bâtiment. La réalisation de l'étude thermique permet de s'assurer que le projet est conforme aux exigences de la réglementation thermique.

B.1

Calculer les valeurs de la résistance thermique et du coefficient de transmission thermique pour les parois donnant sur l'extérieur ainsi que pour la toiture terrasse puis reporter ces valeurs sur le tableau du DRS1.

DTS3: Formulaire calculs thermiques

Coefficient de transmission thermique: $$U = \frac{1}{R}\quad (\mathrm{W\cdot m^{-2}\cdot ^\circ C^{-1}})$$

Résistance thermique: $$R = R_{si} + R_p + R_{se}\quad (\mathrm{m^2\cdot ^\circ C\cdot W^{-1}})\quad\text{avec}\quad R_p = \sum R_i\quad\text{et}\quad R_i = \frac{e_i}{\lambda_i}$$

$e_i$: épaisseur du matériau $i$ (m); $\lambda_i$: conductivité thermique du matériau $i$ ($\mathrm{W\cdot m^{-1}\cdot ^\circ C^{-1}}$).

Les résistances thermiques des éléments de finition tels que plâtre, enduits et revêtements sont négligées mais pas les résistances superficielles.

Paroi

Matériaux

Épaisseur (cm)

Conductivité $\lambda$ ($\mathrm{W\cdot m^{-1}\cdot ^\circ C^{-1}}$)

Résistance $R_i, R_{se}, R_{si}$ ($\mathrm{m^2\cdot ^\circ C\cdot W^{-1}}$)

$U$ ($\mathrm{W\cdot m^{-2}\cdot ^\circ C^{-1}}$)

Mur extérieur

Béton armé

20

0,800

Laine minérale

14

0,038

$R_{si} + R_{se}$

$R$ ($\mathrm{m^2\cdot ^\circ C\cdot W^{-1}}$):

Toiture terrasse (plancher haut)

Béton armé

20

0,800

Laine minérale

20

0,038

$R_{si} + R_{se}$

$R$ ($\mathrm{m^2\cdot ^\circ C\cdot W^{-1}}$):

B.2

La réglementation RT2012 n'impose pas de garde-fou en ce qui concerne les coefficients de transmission thermique de chaque paroi. Toutefois, les fabricants recommandent des valeurs minimales afin d'optimiser l'atteinte des valeurs réglementaires $Bbio_{\max}$ et $Cep_{\max}$:

Paroi

Coefficient de transmission thermique $U$ ($\mathrm{W\cdot m^{-2}\cdot ^\circ C^{-1}}$)

Paroi verticale donnant sur l'extérieur

$\le 0{,}25$

Paroi horizontale au contact du sol

$\le 0{,}25$

Toiture ou combles

$\le 0{,}125$

B.3

DTS4: Résultats de la Simulation Thermique Dynamique (STD) du bâtiment Garage-Atelier:
