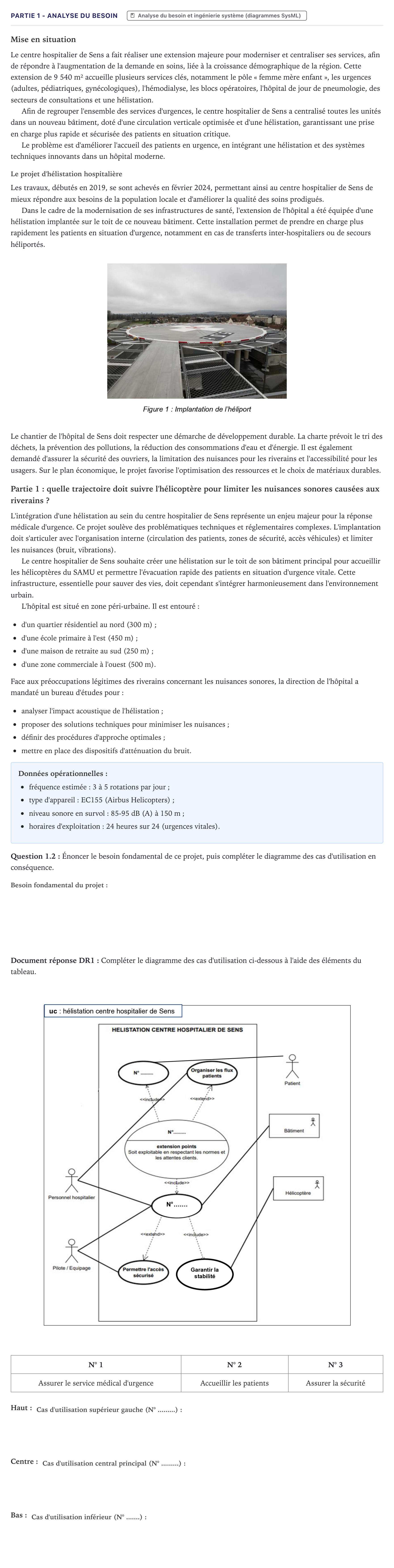

Partie 1 - Analyse du besoin · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2026

Mise en situation

Le centre hospitalier de Sens a fait réaliser une extension majeure pour moderniser et centraliser ses services, afin de répondre à l'augmentation de la demande en soins, liée à la croissance démographique de la région. Cette extension de 9 540 m² accueille plusieurs services clés, notamment le pôle « femme mère enfant », les urgences (adultes, pédiatriques, gynécologiques), l'hémodialyse, les blocs opératoires, l'hôpital de jour de pneumologie, des secteurs de consultations et une hélistation.

Afin de regrouper l'ensemble des services d'urgences, le centre hospitalier de Sens a centralisé toutes les unités dans un nouveau bâtiment, doté d'une circulation verticale optimisée et d'une hélistation, garantissant une prise en charge plus rapide et sécurisée des patients en situation critique.

Le problème est d'améliorer l'accueil des patients en urgence, en intégrant une hélistation et des systèmes techniques innovants dans un hôpital moderne.

Le projet d'hélistation hospitalière

Les travaux, débutés en 2019, se sont achevés en février 2024, permettant ainsi au centre hospitalier de Sens de mieux répondre aux besoins de la population locale et d'améliorer la qualité des soins prodigués.

Dans le cadre de la modernisation de ses infrastructures de santé, l'extension de l'hôpital a été équipée d'une hélistation implantée sur le toit de ce nouveau bâtiment. Cette installation permet de prendre en charge plus rapidement les patients en situation d'urgence, notamment en cas de transferts inter-hospitaliers ou de secours héliportés.

Le chantier de l'hôpital de Sens doit respecter une démarche de développement durable. La charte prévoit le tri des déchets, la prévention des pollutions, la réduction des consommations d'eau et d'énergie. Il est également demandé d'assurer la sécurité des ouvriers, la limitation des nuisances pour les riverains et l'accessibilité pour les usagers. Sur le plan économique, le projet favorise l'optimisation des ressources et le choix de matériaux durables.

Partie 1: quelle trajectoire doit suivre l'hélicoptère pour limiter les nuisances sonores causées aux riverains ?

L'intégration d'une hélistation au sein du centre hospitalier de Sens représente un enjeu majeur pour la réponse médicale d'urgence. Ce projet soulève des problématiques techniques et réglementaires complexes. L'implantation doit s'articuler avec l'organisation interne (circulation des patients, zones de sécurité, accès véhicules) et limiter les nuisances (bruit, vibrations).

Le centre hospitalier de Sens souhaite créer une hélistation sur le toit de son bâtiment principal pour accueillir les hélicoptères du SAMU et permettre l'évacuation rapide des patients en situation d'urgence vitale. Cette infrastructure, essentielle pour sauver des vies, doit cependant s'intégrer harmonieusement dans l'environnement urbain.

L'hôpital est situé en zone péri-urbaine. Il est entouré:

d'un quartier résidentiel au nord (300 m);

d'une école primaire à l'est (450 m);

d'une maison de retraite au sud (250 m);

d'une zone commerciale à l'ouest (500 m).

Face aux préoccupations légitimes des riverains concernant les nuisances sonores, la direction de l'hôpital a mandaté un bureau d'études pour:

analyser l'impact acoustique de l'hélistation;

proposer des solutions techniques pour minimiser les nuisances;

définir des procédures d'approche optimales;

mettre en place des dispositifs d'atténuation du bruit.

Données opérationnelles:

fréquence estimée: 3 à 5 rotations par jour;

type d'appareil: EC155 (Airbus Helicopters);

niveau sonore en survol: 85-95 dB (A) à 150 m;

horaires d'exploitation: 24 heures sur 24 (urgences vitales).

Question 1.2: Énoncer le besoin fondamental de ce projet, puis compléter le diagramme des cas d'utilisation en conséquence.

Document réponse DR1: Compléter le diagramme des cas d'utilisation ci-dessous à l'aide des éléments du tableau.

N° 1 · N° 2 · N° 3

Assurer le service médical d'urgence · Accueillir les patients · Assurer la sécurité

Haut:

Centre:

Bas:
