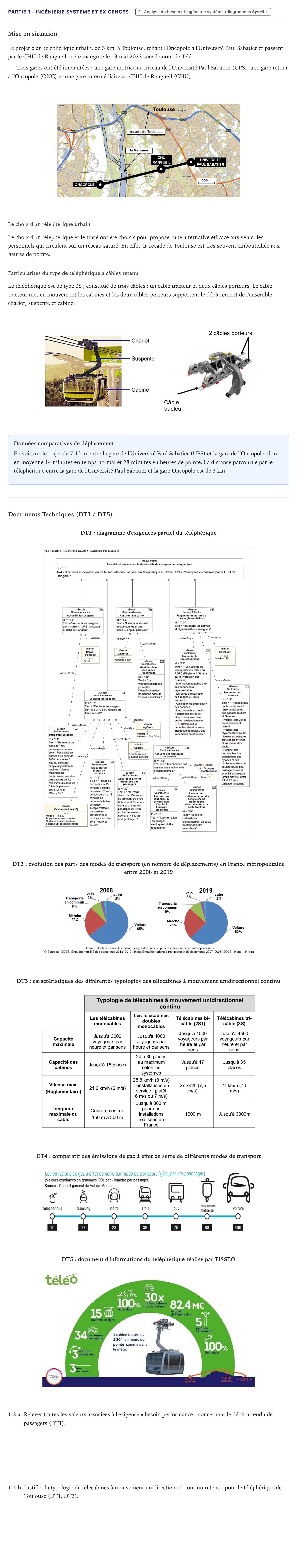

Partie 1 - Ingénierie système et exigences · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - AC 2024

Mise en situation

Le projet d'un téléphérique urbain, de 3 km, à Toulouse, reliant l'Oncopole à l'Université Paul Sabatier et passant par le CHU de Rangueil, a été inauguré le 13 mai 2022 sous le nom de Téléo.

Trois gares ont été implantées: une gare motrice au niveau de l'Université Paul Sabatier (UPS), une gare retour à l'Oncopole (ONC) et une gare intermédiaire au CHU de Rangueil (CHU).

Le choix d'un téléphérique urbain

Le choix d'un téléphérique et le tracé ont été choisis pour proposer une alternative efficace aux véhicules personnels qui circulent sur un réseau saturé. En effet, la rocade de Toulouse est très souvent embouteillée aux heures de pointe.

Particularités du type de téléphérique à câbles retenu

Le téléphérique est de type 3S; constitué de trois câbles: un câble tracteur et deux câbles porteurs. Le câble tracteur met en mouvement les cabines et les deux câbles porteurs supportent le déplacement de l'ensemble chariot, suspente et cabine.

Données comparatives de déplacement

En voiture, le trajet de 7,4 km entre la gare de l'Université Paul Sabatier (UPS) et la gare de l'Oncopole, dure en moyenne 14 minutes en temps normal et 28 minutes en heures de pointe. La distance parcourue par le téléphérique entre la gare de l'Université Paul Sabatier et la gare Oncopole est de 3 km.

Documents Techniques (DT1 à DT5)

DT1: diagramme d'exigences partiel du téléphérique

DT2: évolution des parts des modes de transport (en nombre de déplacements) en France métropolitaine entre 2008 et 2019

DT3: caractéristiques des différentes typologies des télécabines à mouvement unidirectionnel continu

DT4: comparatif des émissions de gaz à effet de serre de différents modes de transport

DT5: document d'informations du téléphérique réalisé par TISSEO

1.2.a

Relever toutes les valeurs associées à l'exigence « besoin performance » concernant le débit attendu de passagers (DT1).

1.2.b

Justifier la typologie de télécabines à mouvement unidirectionnel continu retenue pour le téléphérique de Toulouse (DT1, DT3).
