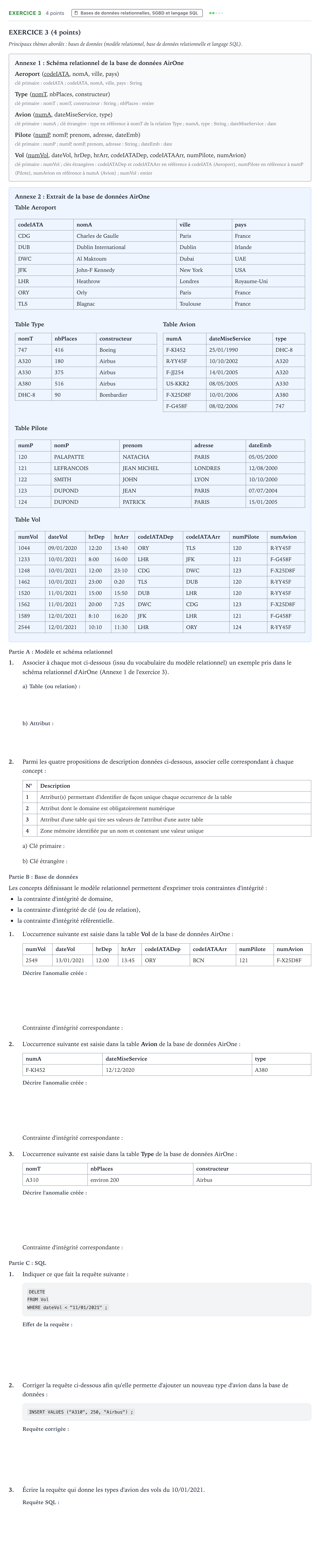

Exercice 3 · Bac Numérique et Sciences Informatiques Métropole 1 remplacement 2021

EXERCICE 3 (4 points)

Principaux thèmes abordés: bases de données (modèle relationnel, base de données relationnelle et langage SQL).

Annexe 1: Schéma relationnel de la base de données AirOne

Aeroport ( codeIATA, nomA, ville, pays)

clé primaire: codeIATA; codeIATA, nomA, ville, pays: String

Type ( nomT, nbPlaces, constructeur)

clé primaire: nomT; nomT, constructeur: String; nbPlaces: entier

Avion ( numA, dateMiseService, type)

clé primaire: numA; clé étrangère: type en référence à nomT de la relation Type; numA, type: String; dateMiseService: date

Pilote ( numP, nomP, prenom, adresse, dateEmb)

clé primaire: numP; numP, nomP, prenom, adresse: String; dateEmb: date

Vol ( numVol, dateVol, hrDep, hrArr, codeIATADep, codeIATAArr, numPilote, numAvion)

clé primaire: numVol; clés étrangères: codeIATADep et codeIATAArr en référence à codeIATA (Aeroport), numPilote en référence à numP (Pilote), numAvion en référence à numA (Avion); numVol: entier

Annexe 2: Extrait de la base de données AirOne

Table Aeroport

codeIATA · nomA · ville · pays

CDG · Charles de Gaulle · Paris · France

DUB · Dublin International · Dublin · Irlande

DWC · Al Maktoum · Dubai · UAE

JFK · John-F Kennedy · New York · USA

LHR · Heathrow · Londres · Royaume-Uni

ORY · Orly · Paris · France

TLS · Blagnac · Toulouse · France

Table Type

nomT · nbPlaces · constructeur

747 · 416 · Boeing

A320 · 180 · Airbus

A330 · 375 · Airbus

A380 · 516 · Airbus

DHC-8 · 90 · Bombardier

Table Avion

numA · dateMiseService · type

F-KI452 · 25/01/1990 · DHC-8

R-YY45F · 10/10/2002 · A320

F-JJ254 · 14/01/2005 · A320

US-KKR2 · 08/05/2005 · A330

F-X25D8F · 10/01/2006 · A380

F-G458F · 08/02/2006 · 747

Table Pilote

numP · nomP · prenom · adresse · dateEmb

120 · PALAPATTE · NATACHA · PARIS · 05/05/2000

121 · LEFRANCOIS · JEAN MICHEL · LONDRES · 12/08/2000

122 · SMITH · JOHN · LYON · 10/10/2000

123 · DUPOND · JEAN · PARIS · 07/07/2004

124 · DUPOND · PATRICK · PARIS · 15/01/2005

Table Vol

numVol · dateVol · hrDep · hrArr · codeIATADep · codeIATAArr · numPilote · numAvion

1044 · 09/01/2020 · 12:20 · 13:40 · ORY · TLS · 120 · R-YY45F

1233 · 10/01/2021 · 8:00 · 16:00 · LHR · JFK · 121 · F-G458F

1248 · 10/01/2021 · 12:00 · 23:10 · CDG · DWC · 123 · F-X25D8F

1462 · 10/01/2021 · 23:00 · 0:20 · TLS · DUB · 120 · R-YY45F

1520 · 11/01/2021 · 15:00 · 15:50 · DUB · LHR · 120 · R-YY45F

1562 · 11/01/2021 · 20:00 · 7:25 · DWC · CDG · 123 · F-X25D8F

1589 · 12/01/2021 · 8:10 · 16:20 · JFK · LHR · 121 · F-G458F

2544 · 12/01/2021 · 10:10 · 11:30 · LHR · ORY · 124 · R-YY45F

Partie A: Modèle et schéma relationnel

1.

Associer à chaque mot ci-dessous (issu du vocabulaire du modèle relationnel) un exemple pris dans le schéma relationnel d'AirOne (Annexe 1 de l'exercice 3).

2.

Parmi les quatre propositions de description données ci-dessous, associer celle correspondant à chaque concept:

N° · Description

1 · Attribut(s) permettant d'identifier de façon unique chaque occurrence de la table

2 · Attribut dont le domaine est obligatoirement numérique

3 · Attribut d'une table qui tire ses valeurs de l'attribut d'une autre table

4 · Zone mémoire identifiée par un nom et contenant une valeur unique

a) Clé primaire:

b) Clé étrangère:

Partie B: Base de données

Les concepts définissant le modèle relationnel permettent d'exprimer trois contraintes d'intégrité:

la contrainte d'intégrité de domaine,

la contrainte d'intégrité de clé (ou de relation),

la contrainte d'intégrité référentielle.

1.

L'occurrence suivante est saisie dans la table Vol de la base de données AirOne:

numVol · dateVol · hrDep · hrArr · codeIATADep · codeIATAArr · numPilote · numAvion

2549 · 13/01/2021 · 12:00 · 13:45 · ORY · BCN · 121 · F-X25D8F

Contrainte d'intégrité correspondante:

2.

L'occurrence suivante est saisie dans la table Avion de la base de données AirOne:

numA · dateMiseService · type

F-KI452 · 12/12/2020 · A380

Contrainte d'intégrité correspondante:

3.

L'occurrence suivante est saisie dans la table Type de la base de données AirOne:

nomT · nbPlaces · constructeur

A310 · environ 200 · Airbus

Contrainte d'intégrité correspondante:

Partie C: SQL

1.

Indiquer ce que fait la requête suivante:

DELETE

FROM Vol

WHERE dateVol < "11/01/2021";

2.

Corriger la requête ci-dessous afin qu'elle permette d'ajouter un nouveau type d'avion dans la base de données:

INSERT VALUES ("A310", 250, "Airbus");

3.

Écrire la requête qui donne les types d'avion des vols du 10/01/2021.
