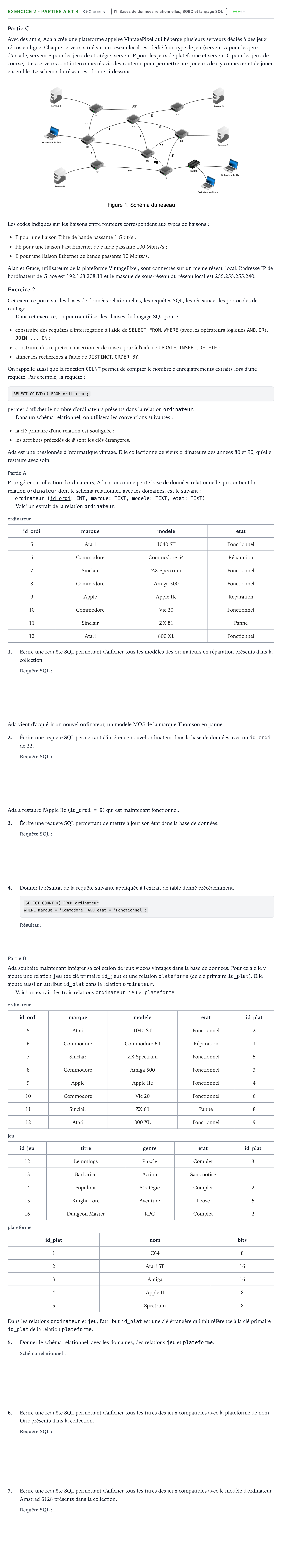

Exercice 2 - Parties A et B · Bac Numérique et Sciences Informatiques Centres étrangers (Afrique) 2026 (jour 2)

Partie C

Avec des amis, Ada a créé une plateforme appelée VintagePixel qui héberge plusieurs serveurs dédiés à des jeux rétros en ligne. Chaque serveur, situé sur un réseau local, est dédié à un type de jeu (serveur A pour les jeux d’arcade, serveur S pour les jeux de stratégie, serveur P pour les jeux de plateforme et serveur C pour les jeux de course). Les serveurs sont interconnectés via des routeurs pour permettre aux joueurs de s’y connecter et de jouer ensemble. Le schéma du réseau est donné ci-dessous.

Les codes indiqués sur les liaisons entre routeurs correspondent aux types de liaisons:

F pour une liaison Fibre de bande passante 1 Gbit/s;

FE pour une liaison Fast Ethernet de bande passante 100 Mbits/s;

E pour une liaison Ethernet de bande passante 10 Mbits/s.

Alan et Grace, utilisateurs de la plateforme VintagePixel, sont connectés sur un même réseau local. L’adresse IP de l’ordinateur de Grace est 192.168.208.11 et le masque de sous-réseau du réseau local est 255.255.255.240.

Exercice 2

Cet exercice porte sur les bases de données relationnelles, les requêtes SQL, les réseaux et les protocoles de routage.

Dans cet exercice, on pourra utiliser les clauses du langage SQL pour:

construire des requêtes d'interrogation à l'aide de SELECT, FROM, WHERE (avec les opérateurs logiques AND, OR), JOIN... ON;

construire des requêtes d'insertion et de mise à jour à l'aide de UPDATE, INSERT, DELETE;

affiner les recherches à l'aide de DISTINCT, ORDER BY.

On rappelle aussi que la fonction COUNT permet de compter le nombre d'enregistrements extraits lors d'une requête. Par exemple, la requête:

SELECT COUNT(*) FROM ordinateur;

permet d'afficher le nombre d'ordinateurs présents dans la relation ordinateur.

Dans un schéma relationnel, on utilisera les conventions suivantes:

la clé primaire d'une relation est soulignée;

les attributs précédés de # sont les clés étrangères.

Ada est une passionnée d'informatique vintage. Elle collectionne de vieux ordinateurs des années 80 et 90, qu'elle restaure avec soin.

Partie A

Pour gérer sa collection d'ordinateurs, Ada a conçu une petite base de données relationnelle qui contient la relation ordinateur dont le schéma relationnel, avec les domaines, est le suivant:

ordinateur ( id_ordi: INT, marque: TEXT, modele: TEXT, etat: TEXT)

Voici un extrait de la relation ordinateur.

ordinateur

id_ordi

marque

modele

etat

5 · Atari · 1040 ST · Fonctionnel

6 · Commodore · Commodore 64 · Réparation

7 · Sinclair · ZX Spectrum · Fonctionnel

8 · Commodore · Amiga 500 · Fonctionnel

9 · Apple · Apple IIe · Réparation

10 · Commodore · Vic 20 · Fonctionnel

11 · Sinclair · ZX 81 · Panne

12 · Atari · 800 XL · Fonctionnel

1.

Écrire une requête SQL permettant d'afficher tous les modèles des ordinateurs en réparation présents dans la collection.

Ada vient d'acquérir un nouvel ordinateur, un modèle MO5 de la marque Thomson en panne.

2.

Écrire une requête SQL permettant d'insérer ce nouvel ordinateur dans la base de données avec un id_ordi de 22.

Ada a restauré l'Apple IIe ( id_ordi = 9) qui est maintenant fonctionnel.

3.

Écrire une requête SQL permettant de mettre à jour son état dans la base de données.

4.

Donner le résultat de la requête suivante appliquée à l'extrait de table donné précédemment.

SELECT COUNT(*) FROM ordinateur

WHERE marque = 'Commodore' AND etat = 'Fonctionnel';

Partie B

Ada souhaite maintenant intégrer sa collection de jeux vidéos vintages dans la base de données. Pour cela elle y ajoute une relation jeu (de clé primaire id_jeu) et une relation plateforme (de clé primaire id_plat). Elle ajoute aussi un attribut id_plat dans la relation ordinateur.

Voici un extrait des trois relations ordinateur, jeu et plateforme.

ordinateur

id_ordi

marque

modele

etat

id_plat

5 · Atari · 1040 ST · Fonctionnel · 2

6 · Commodore · Commodore 64 · Réparation · 1

7 · Sinclair · ZX Spectrum · Fonctionnel · 5

8 · Commodore · Amiga 500 · Fonctionnel · 3

9 · Apple · Apple IIe · Fonctionnel · 4

10 · Commodore · Vic 20 · Fonctionnel · 6

11 · Sinclair · ZX 81 · Panne · 8

12 · Atari · 800 XL · Fonctionnel · 9

jeu

id_jeu

titre

genre

etat

id_plat

12 · Lemmings · Puzzle · Complet · 3

13 · Barbarian · Action · Sans notice · 1

14 · Populous · Stratégie · Complet · 2

15 · Knight Lore · Aventure · Loose · 5

16 · Dungeon Master · RPG · Complet · 2

plateforme

id_plat

nom

bits

1 · C64 · 8

2 · Atari ST · 16

3 · Amiga · 16

4 · Apple II · 8

5 · Spectrum · 8

Dans les relations ordinateur et jeu, l'attribut id_plat est une clé étrangère qui fait référence à la clé primaire id_plat de la relation plateforme.

5.

Donner le schéma relationnel, avec les domaines, des relations jeu et plateforme.

6.

Écrire une requête SQL permettant d'afficher tous les titres des jeux compatibles avec la plateforme de nom Oric présents dans la collection.

7.

Écrire une requête SQL permettant d'afficher tous les titres des jeux compatibles avec le modèle d'ordinateur Amstrad 6128 présents dans la collection.
