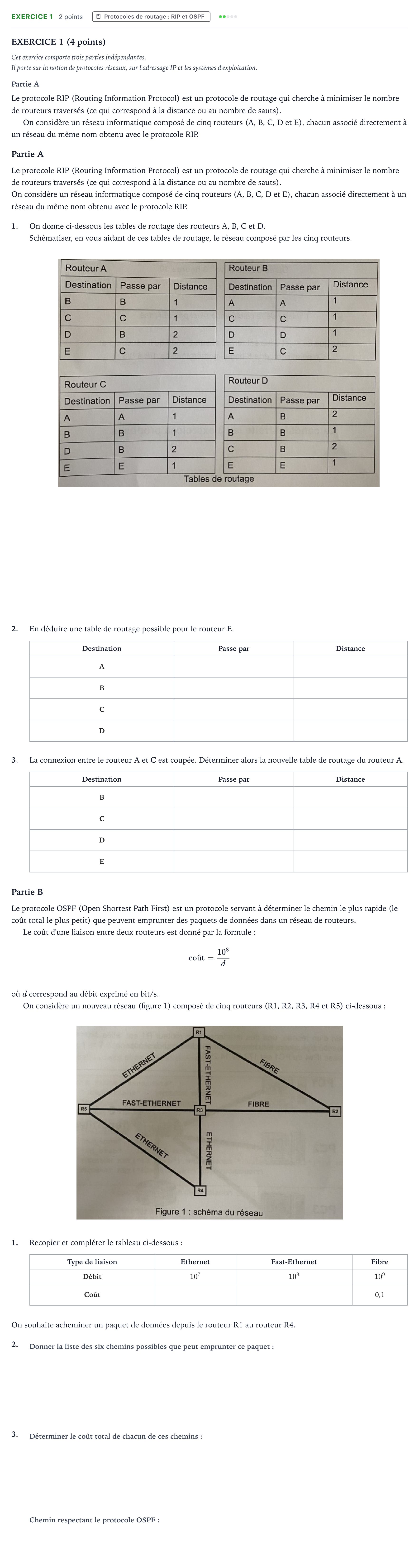

Exercice 1 - Protocoles de routage · Bac Numérique et Sciences Informatiques Asie 2023 (jour 2)

EXERCICE 1 (4 points)

Cet exercice comporte trois parties indépendantes.

Il porte sur la notion de protocoles réseaux, sur l'adressage IP et les systèmes d'exploitation.

Partie A

Le protocole RIP (Routing Information Protocol) est un protocole de routage qui cherche à minimiser le nombre de routeurs traversés (ce qui correspond à la distance ou au nombre de sauts).

On considère un réseau informatique composé de cinq routeurs (A, B, C, D et E), chacun associé directement à un réseau du même nom obtenu avec le protocole RIP.

Partie A

Le protocole RIP (Routing Information Protocol) est un protocole de routage qui cherche à minimiser le nombre de routeurs traversés (ce qui correspond à la distance ou au nombre de sauts).

On considère un réseau informatique composé de cinq routeurs (A, B, C, D et E), chacun associé directement à un réseau du même nom obtenu avec le protocole RIP.

1.

On donne ci-dessous les tables de routage des routeurs A, B, C et D.

Schématiser, en vous aidant de ces tables de routage, le réseau composé par les cinq routeurs.

2.

En déduire une table de routage possible pour le routeur E.

Destination

Passe par

Distance

A

B

C

D

3.

La connexion entre le routeur A et C est coupée. Déterminer alors la nouvelle table de routage du routeur A.

Destination

Passe par

Distance

B

C

D

E

Partie B

Le protocole OSPF (Open Shortest Path First) est un protocole servant à déterminer le chemin le plus rapide (le coût total le plus petit) que peuvent emprunter des paquets de données dans un réseau de routeurs.

Le coût d'une liaison entre deux routeurs est donné par la formule:

$$\text{coût} = \frac{10^8}{d}$$

où $d$ correspond au débit exprimé en bit/s.

On considère un nouveau réseau (figure 1) composé de cinq routeurs (R1, R2, R3, R4 et R5) ci-dessous:

1.

Recopier et compléter le tableau ci-dessous:

Type de liaison

Ethernet

Fast-Ethernet

Fibre

Débit

$10^7$

$10^8$

$10^9$

Coût

0,1

On souhaite acheminer un paquet de données depuis le routeur R1 au routeur R4.

2.

3.
