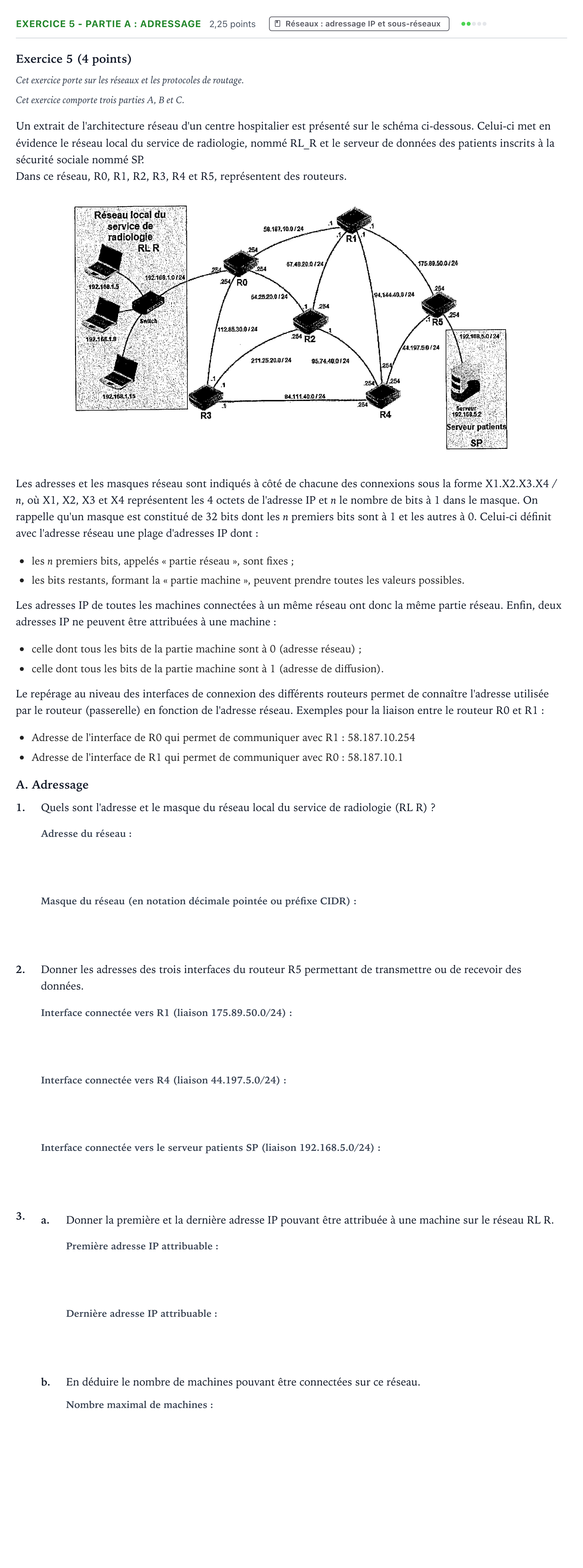

Exercice 5 - Partie A : Adressage · Bac Numérique et Sciences Informatiques Amérique du Sud 2022 (jour 1)

Exercice 5 (4 points)

Cet exercice porte sur les réseaux et les protocoles de routage.

Cet exercice comporte trois parties A, B et C.

Un extrait de l'architecture réseau d'un centre hospitalier est présenté sur le schéma ci-dessous. Celui-ci met en évidence le réseau local du service de radiologie, nommé RL_R et le serveur de données des patients inscrits à la sécurité sociale nommé SP.

Dans ce réseau, R0, R1, R2, R3, R4 et R5, représentent des routeurs.

Les adresses et les masques réseau sont indiqués à côté de chacune des connexions sous la forme X1.X2.X3.X4 / n, où X1, X2, X3 et X4 représentent les 4 octets de l'adresse IP et n le nombre de bits à 1 dans le masque. On rappelle qu'un masque est constitué de 32 bits dont les n premiers bits sont à 1 et les autres à 0. Celui-ci définit avec l'adresse réseau une plage d'adresses IP dont:

les n premiers bits, appelés « partie réseau », sont fixes;

les bits restants, formant la « partie machine », peuvent prendre toutes les valeurs possibles.

Les adresses IP de toutes les machines connectées à un même réseau ont donc la même partie réseau. Enfin, deux adresses IP ne peuvent être attribuées à une machine:

celle dont tous les bits de la partie machine sont à 0 (adresse réseau);

celle dont tous les bits de la partie machine sont à 1 (adresse de diffusion).

Le repérage au niveau des interfaces de connexion des différents routeurs permet de connaître l'adresse utilisée par le routeur (passerelle) en fonction de l'adresse réseau. Exemples pour la liaison entre le routeur R0 et R1:

Adresse de l'interface de R0 qui permet de communiquer avec R1: 58.187.10.254

Adresse de l'interface de R1 qui permet de communiquer avec R0: 58.187.10.1

A. Adressage

1.

Quels sont l'adresse et le masque du réseau local du service de radiologie (RL R) ?

2.

Donner les adresses des trois interfaces du routeur R5 permettant de transmettre ou de recevoir des données.

3.

a.

Donner la première et la dernière adresse IP pouvant être attribuée à une machine sur le réseau RL R.

b.

En déduire le nombre de machines pouvant être connectées sur ce réseau.
