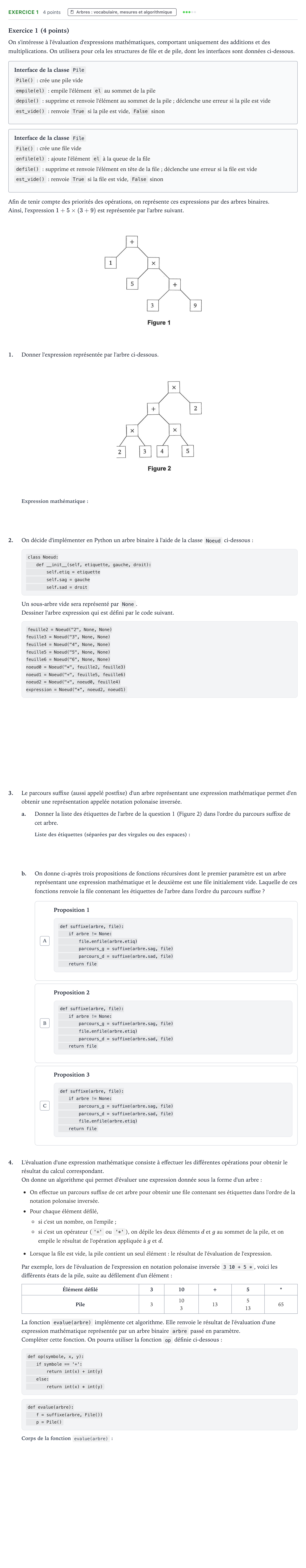

Exercice 1 · Bac Numérique et Sciences Informatiques Amérique du Sud 2023 (jour 2)

Exercice 1 (4 points)

On s'intéresse à l'évaluation d'expressions mathématiques, comportant uniquement des additions et des multiplications. On utilisera pour cela les structures de file et de pile, dont les interfaces sont données ci-dessous.

Interface de la classe Pile

Pile(): crée une pile vide

empile(el): empile l'élément el au sommet de la pile

depile(): supprime et renvoie l'élément au sommet de la pile; déclenche une erreur si la pile est vide

est_vide(): renvoie True si la pile est vide, False sinon

Interface de la classe File

File(): crée une file vide

enfile(el): ajoute l'élément el à la queue de la file

defile(): supprime et renvoie l'élément en tête de la file; déclenche une erreur si la file est vide

est_vide(): renvoie True si la file est vide, False sinon

Afin de tenir compte des priorités des opérations, on représente ces expressions par des arbres binaires.

Ainsi, l'expression $1 + 5 \times (3 + 9)$ est représentée par l'arbre suivant.

1.

Donner l'expression représentée par l'arbre ci-dessous.

2.

On décide d'implémenter en Python un arbre binaire à l'aide de la classe Noeud ci-dessous:

class Noeud:

def __init__(self, etiquette, gauche, droit):

self.etiq = etiquette

self.sag = gauche

self.sad = droit

Un sous-arbre vide sera représenté par None.

Dessiner l'arbre expression qui est défini par le code suivant.

feuille2 = Noeud("2", None, None)

feuille3 = Noeud("3", None, None)

feuille4 = Noeud("4", None, None)

feuille5 = Noeud("5", None, None)

feuille6 = Noeud("6", None, None)

noeud0 = Noeud("*", feuille2, feuille3)

noeud1 = Noeud("+", feuille5, feuille6)

noeud2 = Noeud("+", noeud0, feuille4)

expression = Noeud("*", noeud2, noeud1)

3.

Le parcours suffixe (aussi appelé postfixe) d'un arbre représentant une expression mathématique permet d'en obtenir une représentation appelée notation polonaise inversée.

a.

Donner la liste des étiquettes de l'arbre de la question 1 (Figure 2) dans l'ordre du parcours suffixe de cet arbre.

b.

On donne ci-après trois propositions de fonctions récursives dont le premier paramètre est un arbre représentant une expression mathématique et le deuxième est une file initialement vide. Laquelle de ces fonctions renvoie la file contenant les étiquettes de l'arbre dans l'ordre du parcours suffixe ?

4.

L'évaluation d'une expression mathématique consiste à effectuer les différentes opérations pour obtenir le résultat du calcul correspondant.

On donne un algorithme qui permet d'évaluer une expression donnée sous la forme d'un arbre:

On effectue un parcours suffixe de cet arbre pour obtenir une file contenant ses étiquettes dans l'ordre de la notation polonaise inversée.

Pour chaque élément défilé,

si c'est un nombre, on l'empile;

si c'est un opérateur ( '+' ou '*'), on dépile les deux éléments $d$ et $g$ au sommet de la pile, et on empile le résultat de l'opération appliquée à $g$ et $d$.

Lorsque la file est vide, la pile contient un seul élément: le résultat de l'évaluation de l'expression.

Par exemple, lors de l'évaluation de l'expression en notation polonaise inversée 3 10 + 5 *, voici les différents états de la pile, suite au défilement d'un élément:

Élément défilé

3

10

+

5

*

Pile

3

10

3

13

5

13

65

La fonction evalue(arbre) implémente cet algorithme. Elle renvoie le résultat de l'évaluation d'une expression mathématique représentée par un arbre binaire arbre passé en paramètre.

Compléter cette fonction. On pourra utiliser la fonction op définie ci-dessous:

def op(symbole, x, y):

if symbole == '+':

return int(x) + int(y)

else:

return int(x) * int(y)

def evalue(arbre):

f = suffixe(arbre, File())

p = Pile()
