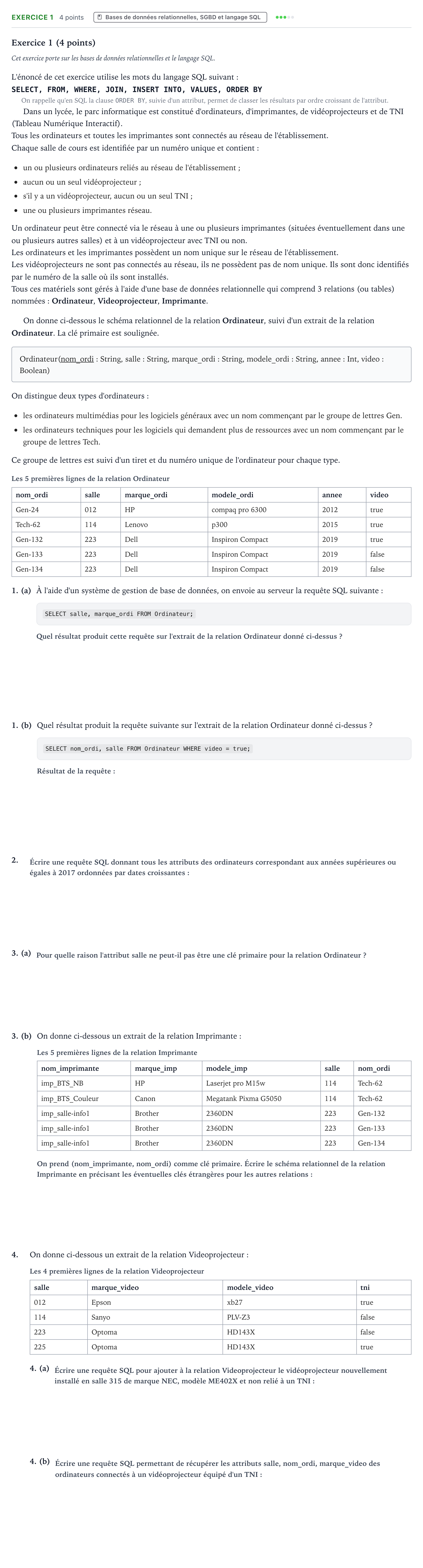

Exercice 1 · Bac Numérique et Sciences Informatiques Amérique du Nord 2021 (jour 1)

Exercice 1 (4 points)

Cet exercice porte sur les bases de données relationnelles et le langage SQL.

L'énoncé de cet exercice utilise les mots du langage SQL suivant:

SELECT, FROM, WHERE, JOIN, INSERT INTO, VALUES, ORDER BY

On rappelle qu'en SQL la clause ORDER BY, suivie d'un attribut, permet de classer les résultats par ordre croissant de l'attribut.

Dans un lycée, le parc informatique est constitué d'ordinateurs, d'imprimantes, de vidéoprojecteurs et de TNI (Tableau Numérique Interactif).

Tous les ordinateurs et toutes les imprimantes sont connectés au réseau de l'établissement.

Chaque salle de cours est identifiée par un numéro unique et contient:

un ou plusieurs ordinateurs reliés au réseau de l'établissement;

aucun ou un seul vidéoprojecteur;

s'il y a un vidéoprojecteur, aucun ou un seul TNI;

une ou plusieurs imprimantes réseau.

Un ordinateur peut être connecté via le réseau à une ou plusieurs imprimantes (situées éventuellement dans une ou plusieurs autres salles) et à un vidéoprojecteur avec TNI ou non.

Les ordinateurs et les imprimantes possèdent un nom unique sur le réseau de l'établissement.

Les vidéoprojecteurs ne sont pas connectés au réseau, ils ne possèdent pas de nom unique. Ils sont donc identifiés par le numéro de la salle où ils sont installés.

Tous ces matériels sont gérés à l'aide d'une base de données relationnelle qui comprend 3 relations (ou tables) nommées: Ordinateur, Videoprojecteur, Imprimante.

On donne ci-dessous le schéma relationnel de la relation Ordinateur, suivi d'un extrait de la relation Ordinateur. La clé primaire est soulignée.

Ordinateur( nom_ordi: String, salle: String, marque_ordi: String, modele_ordi: String, annee: Int, video: Boolean)

On distingue deux types d'ordinateurs:

les ordinateurs multimédias pour les logiciels généraux avec un nom commençant par le groupe de lettres Gen.

les ordinateurs techniques pour les logiciels qui demandent plus de ressources avec un nom commençant par le groupe de lettres Tech.

Ce groupe de lettres est suivi d'un tiret et du numéro unique de l'ordinateur pour chaque type.

Les 5 premières lignes de la relation Ordinateur

nom_ordi

salle

marque_ordi

modele_ordi

annee

video

Gen-24

012

HP

compaq pro 6300

2012

true

Tech-62

114

Lenovo

p300

2015

true

Gen-132

223

Dell

Inspiron Compact

2019

true

Gen-133

223

Dell

Inspiron Compact

2019

false

Gen-134

223

Dell

Inspiron Compact

2019

false

1. (a)

À l'aide d'un système de gestion de base de données, on envoie au serveur la requête SQL suivante:

SELECT salle, marque_ordi FROM Ordinateur;

1. (b)

Quel résultat produit la requête suivante sur l'extrait de la relation Ordinateur donné ci-dessus ?

SELECT nom_ordi, salle FROM Ordinateur WHERE video = true;

2.

3. (a)

3. (b)

On donne ci-dessous un extrait de la relation Imprimante:

Les 5 premières lignes de la relation Imprimante

nom_imprimante

marque_imp

modele_imp

salle

nom_ordi

imp_BTS_NB

HP

Laserjet pro M15w

114

Tech-62

imp_BTS_Couleur

Canon

Megatank Pixma G5050

114

Tech-62

imp_salle-info1

Brother

2360DN

223

Gen-132

imp_salle-info1

Brother

2360DN

223

Gen-133

imp_salle-info1

Brother

2360DN

223

Gen-134

4.

On donne ci-dessous un extrait de la relation Videoprojecteur:

Les 4 premières lignes de la relation Videoprojecteur

salle

marque_video

modele_video

tni

012

Epson

xb27

true

114

Sanyo

PLV-Z3

false

223

Optoma

HD143X

false

225

Optoma

HD143X

true

4. (a)

4. (b)
